ZnSe купола

Инфракрасная оптика.

Инфракрасный диапазон длин волн означает диапазон длин волн выше 700 нм, его можно разделить на четыре меньших спектра: ближний инфракрасный диапазон (NIR) в диапазоне 700–900 нм, коротковолновый инфракрасный диапазон (SWIR) в диапазоне 900–2300 нм, средневолновой инфракрасный диапазон (MWIR) в диапазоне 3000 нм -5000нм и длинноволновый инфракрасный (LWIR) на 8000нм-16000нм. Инфракрасная или ИК-оптика часто используется в инфракрасной спектроскопии прямого обзора (FLIR), инфракрасной спектроскопии с преобразованием Фурье (FTIR), визуализации SWIR, тепловизионном изображении и обнаружении MWIR и LWIR, а также лазерах CO2.

Photonics Cloud предлагает не только одиночные ИК-оптические линзы, ИК-оптические окна и куполообразные окна, но и собранные модули линз, предназначенные для тепловизионных камер MWIR (3-5 микро) и LWIR (8-12 микро). Доступны различные специальные материалы для инфракрасной оптики: германий, селенид цинка (ZnSe), сульфид цинка (ZnS), халькогенидное стекло, кремний, сапфир и фториды (CaF2, BaF2, MgF2 и LiF). Наши методы изготовления включают обычную полировку и алмазную токарную обработку, наши типы оптики включают плоскую поверхность, сферическую и асферическую поверхность оптики.

Инфракрасные купола.

Купол состоит из двух параллельных кривых поверхностей, это, по сути, оптические окна, которые не вносят никакого увеличения в световой путь. ИК-купола часто используются в оборонных приложениях, которые имеют экстремальные условия, высокое оптическое пропускание в определенных ИК-спектрах, а также высокую твердость, прочность на изгиб и долговечность. При выборе материалов подложки необходимо учитывать несколько характеристик.

Photonics Cloud предлагает инфракрасные купола из различных материалов подложки: сапфира, горячепрессованного MgF2, горячепрессованного ZnS, ZnSe и германия. Сапфир идеально подходит для ультрафиолетового (УФ) и MWIR (3-5 мкм) диапазонов, горячепрессованный MgF2 хорош для MWIR диапазона, а ZnSe или германий - хороший выбор для куполов от 3 мкм до 12 мкм, охватывающих как MWIR, так и LWIR область.

ZnSe купола.

• Широкий диапазон длин волн от 3 мкм до 16 мкм
• Охватывает MWIR и LWIR спектры
• Материалы, выращенные методом CVD
• Идеально подходит для сред с высокими требованиями к температуре

Купола из селенида цинка (ZnSe) — отличный выбор благодаря широкому диапазону длин волн (от 3 мкм до 16 мкм), который охватывает диапазон длин волн MWIR и LWIR. Селенид цинка представляет собой материалы, полученные химическим осаждением из паровой фазы (или CVD), обычно используемые в тепловизионных и медицинских системах. Окна из селенида цинка (ZnSe) имеют высокий показатель преломления, поэтому для достижения высокого коэффициента пропускания обычно требуется антибликовое покрытие. Селенид цинка относительно мягок с низкой устойчивостью к царапинам, поэтому не рекомендуется для использования в суровых условиях. ZnSe обладает превосходными термическими свойствами, которые идеально подходят для применения в условиях термически требовательных сред.

Характеристики:

Физические и оптические свойства:

Техническая визуализация:

Кривые:

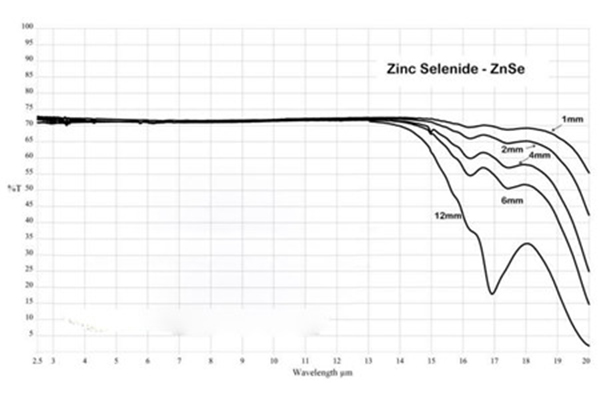

1. Кривая пропускания окон ZnSe без покрытия

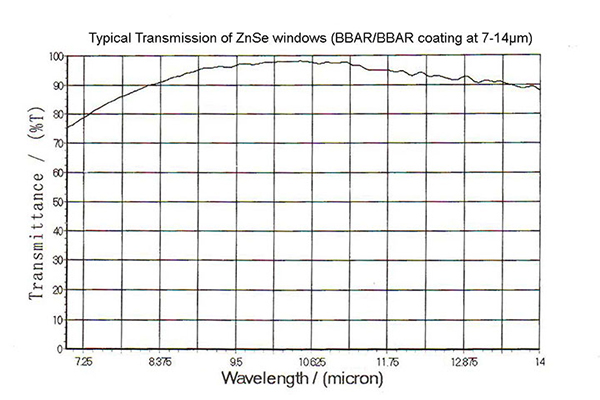

2. Кривая пропускания окон ZnSe с покрытием BBAR/BBAR
