Зеркало, покрытое защитной пленкой на высокоточной полированной плоской подложке, обладающее высокой отражательной способностью при всех углах падения；
Коэффициент отражения выражается как среднее значение коэффициента отражения P-поляризованного света и S-поляризованного света. Коэффициент отражения изменяется в зависимости от поляризованного состояния падающего луча；

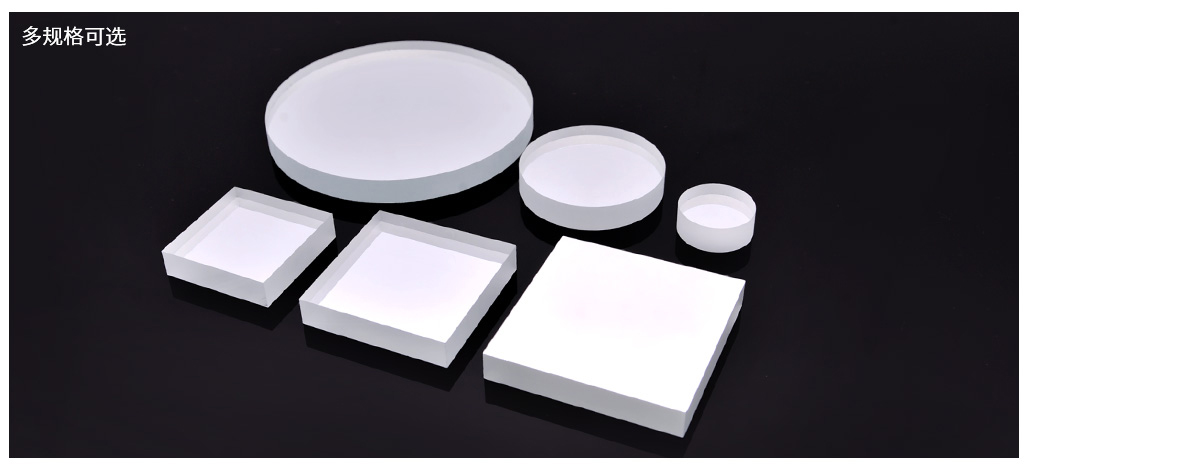

Модель круглого зеркала - названа в честь буквы "С"; модель квадратного зеркала - названа в честь буквы "S”.；
Зеркало - это оптический элемент, который использует для работы закон отражения. Зеркала можно разделить на три типа в зависимости от их формы: плоские зеркала, сферические зеркала и асферические зеркала; в зависимости от отражающего материала их можно разделить на металлические пленочные зеркала и диэлектрические пленочные зеркала.
|
Параметры продукта |
Информация о параметрах |
|
материал |
Твердое стекло |
|
Покрытие |
Многослойная диэлектрическая пленка Al + |
|
Применимая длина волны |
380-780 нм |
|
Параллелизм |
<3° |
|
Угол падения |
45° |
|
Порог повреждения лазером |
0,25Дж/см2 (Длительность импульса 10 нс, частота повторения 20 Гц) |
|
Качество поверхности |
40-20 |
|
Эффективная дальность действия |
90% от наружного диаметра или 90% от наружного размера% |
|
Точность формирования поверхности подложки |
λ/2 |
|
Обратная сторона |
Полированная поверхность |
|
модель |
параметр |
|
TFA-C05|Ø12,7*5 мм, круглый |
|
|
TFA-C1|Ø25,4*5 мм, круглый |
|
|
TFA-C2|Ø50,8*5 мм, круглый |
|
|
TFA-S20 | 20*20* 5 мм, квадратный |
|
|
TFA-S25 | 25*25* 5 мм, квадратный |
|
|
TFA-S30 | 30*30* 8 мм, квадратный |
|
Техническое описание:
Зеркала с алюминиевым покрытием и защитным слоем идеально подходят для многих широкополосных применений. Хрупкая алюминиевая пленка покрыта слоем кремнеземной пленки, что делает ее пригодной для лабораторного и промышленного использования. Алюминиевая пленка с защитным слоем с меньшей вероятностью изменит цвет, чем серебряная пленка с защитным слоем, в условиях высокой влажности, а обеспечиваемая отражательная способность очень близка к коэффициенту отражения алюминиевой пленки без защитного слоя.
Сборка:

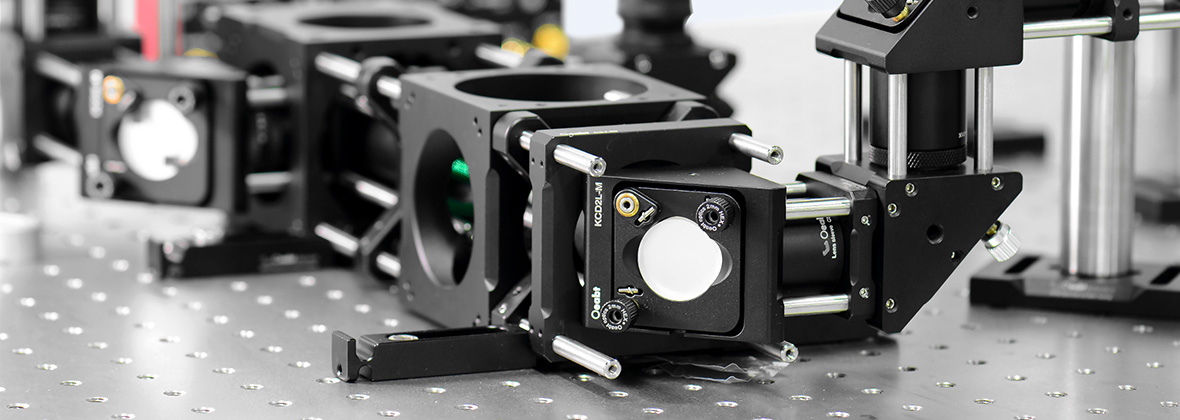

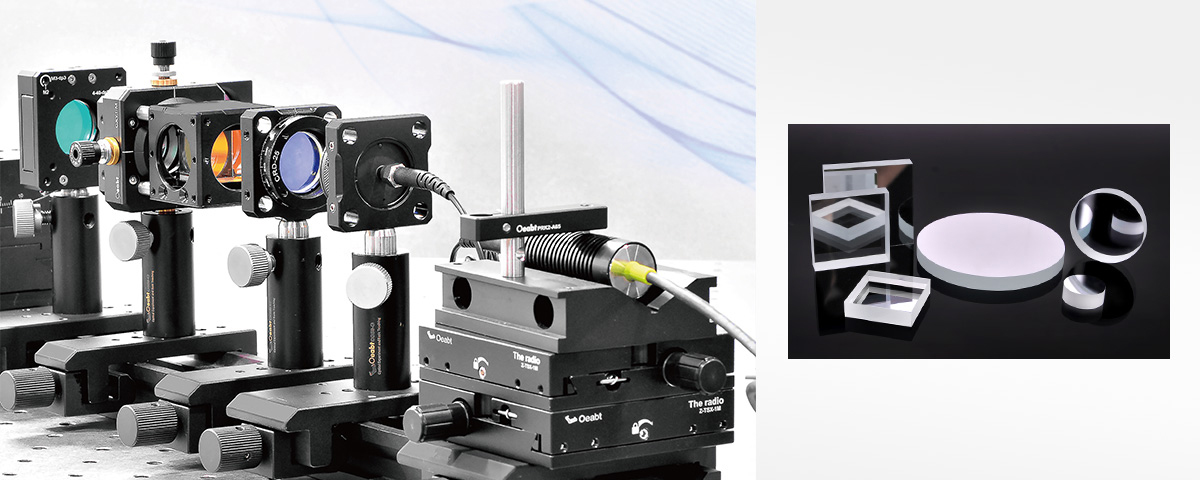

Пример применения:
Модель TFA-C05
Описание продукта: Ø12.7*5 мм
Модель TFA-C1
Описание продукта: Ø25.4*5 мм
Модель TFA-C2
Описание продукта: Ø50.8*5 мм
Модель TFA-S20
Описание продукта: 20*20*5 мм
Модель TFA-S25
Описание продукта: 25*25*5 мм
Модель TFA-S30
Описание продукта: 30*30*5 мм
