Зеркала для кольцевых лазерных гироскопов

Оптические компоненты.

Оптические компоненты представляют собой простые оптические элементы для построения оптических систем, выполняющие функции фокусировки, фильтрации, отражения и поляризации света. Оптические системы используются в самых разных областях, таких как визуализация, микроскопия, тестирование и производство для промышленности, медицины, биологических наук, связи и т.д. Для улучшения характеристик оптических элементов часто выбирают подложки из определенных материалов и тонкопленочные покрытия.

Photonics Cloud является поставщиком готовых и таможенных оптических продуктов, предлагает оптические линзы, окна, зеркала, призмы и оптические фильтры, поляризаторы, светоделители, волновые пластины. Оптические линзы используются для фокусировки или рассеивания света, оптические призмы предназначены для разделения или изменения пути света, а оптические окна используются для защиты чувствительных элементов от внешней среды. Также предлагается высокоточная оптика суперполировки и лазерная оптика, сапфировая оптика, оптика серии машин IPL.

Суперполированная оптика.

В некоторых приложениях, таких как лазеры глубокого ультрафиолета (DUV), мощные лазеры, кольцевые лазерные гироскопы и фемтосекундные лазеры, используемые оптические компоненты должны иметь минимальное рассеяние, чтобы снизить потери в лазерных системах, эти оптические компоненты должны иметь ультранизкую шероховатость поверхности, они называются "суперполированной" оптикой.

Photonics Cloud предлагает суперполированные оптические компоненты, изготовленные из материалов подложки UV плавленого кварца, BK7, сапфира, ZnSe, YAG и т.д. В компании разработана уникальная технология классической полировки для изготовления суперполированной оптики, при которой можно получить шероховатость <1Å, высокую плоскостность и качество поверхности. Предлагаются суперполированные линзы, окна и зеркала, а также полированные подложки.

Зеркала для кольцевых лазерных гироскопов.

• Уникальная полировка
• Шероховатость поверхности до 1Å
• Шероховатость, измеренная с помощью атомно-силового микроскопа (AFM)
• Плоскостность, измеренная интерференционными системами Zygo

Описание:

Зеркала с высоким коэффициентом отражения и низким рассеиванием являются одним из важнейших компонентов в системах лазерных гироскопов. Для изготовления подложек зеркал с низкой шероховатостью используется метод суперполировки. Photonics Cloud предлагает зеркала или подложки, используемые в лазерном гироскопе с шероховатостью менее 1 Å, с помощью нашей классической линии суперполировки, системы измерения шероховатости атомной силы и прибора для измерения интерференционной плоскостности Zygo. Мы можем предоставить зеркала лазерного гироскопа в стабильном и одинаковое качество и объемное количество.

Функции:

1. Уникальный классический метод полировки

Хотя метод полировки магнитореологической жидкостью считается многообещающим способом получения оптических поверхностей со сверхнизкой шероховатостью, но его высокая стоимость и низкая производительность делают его непрактичным в промышленных применениях, поэтому большая часть суперполированной оптики изготавливается из классический метод полировки. Уникальная обработка классической полировки разработана для изготовления суперполированной оптики, в качестве полирующего модуля используется смоляная пластина, шероховатость <1Å может быть получена с помощью нашего искусства полировки. Тестирование показало, что наши подложки и зеркала хорошо работают в системе лазерного гироскопа.

2. Измерение шероховатости

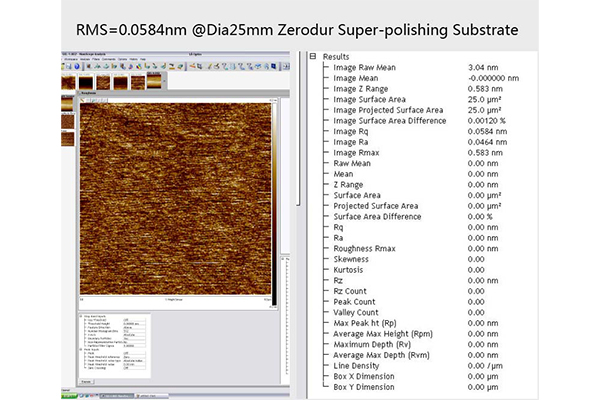

Для первичного теста рассеяния мы используем зеленый лазер мощностью 25 мВт и 40 мВт, точка рассеяния может быть найдена путем наблюдения за отражением лазерного света от поверхности оптики, это легко и быстро, что используется в качестве первичного теста шероховатости поверхности. Для окончательного теста шероховатости или теста рассеяния используется атомно-силовой микроскоп (AFM) компании Bruker для измерения окончательной шероховатости полированной оптики. Пожалуйста, смотрите следующее изображение, полученное с помощью измерительной системы AFM.

3. Измерение плоскостности

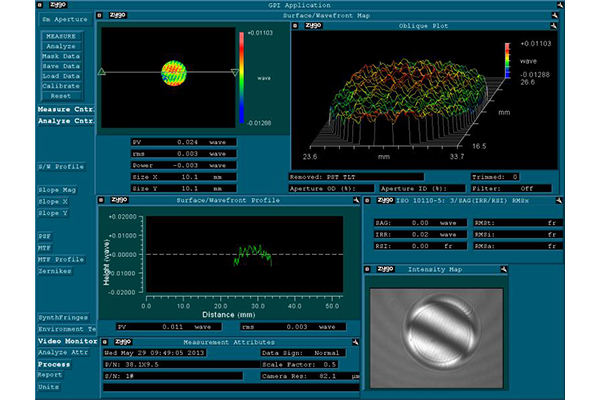

Модуль GPIXP-D6 серии Zygo Lambda2000 используется для измерения окончательной плоскостности полированных поверхностей. Пожалуйста, смотрите следующую схему измерения.

4. Испытание покрытия

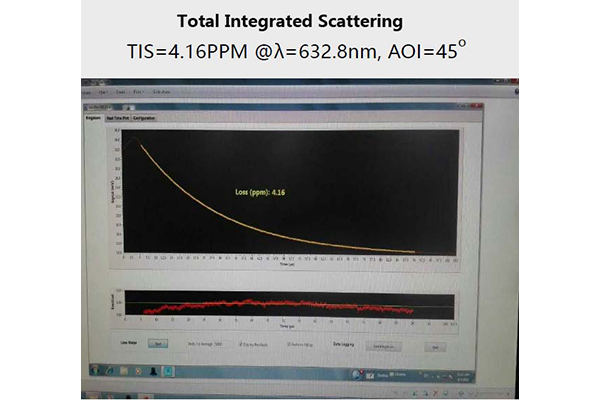

Окончательная обработка покрытия также имеет решающее значение для зеркал лазерного гироскопа, требуется низкое поглощение и низкие потери на рассеяние. Для оценки поверхностных потерь зеркал измеряется полное интегрированное рассеяние или TIS.

Характеристики:
