Внеосевые параболические зеркала ахроматически фокусируют коллимированный луч или коллимируют расходящийся источник, а их внеосевая конструкция отделяет фокусную точку от остальной части траектории луча. Зеркала изготовлены с использованием алюминиевых подложек. Параболическая поверхность имеет защищенное золотое покрытие, которое обеспечивает средний коэффициент отражения более 95% в диапазоне от 650 нм до 20 мкм. В нижней части каждого зеркала имеются три монтажных отверстия M4 для удобства установки и закрепления.
Руководство по выбору
При использовании внеосевого источника света с коллимационной точкой параболического зеркала выберите подходящее зеркало в соответствии с требуемым диаметром выходного луча, используя угол расхождения падающего света и эффективное фокусное расстояние отражения параболическим зеркалом для расчета диаметра луча. Формула для определения диаметра пучка, рассчитанная в приближении малого угла, выглядит следующим образом:
Диаметр пучка = sin(θ) x угол отражения
Если выходной луч поступает из коллимационного оптического волокна, формула выглядит следующим образом:
Диаметр пучка = 2 x NA(волокно) x угол отражения
Спецификация:
|
Металлическое покрытие |
Золото |
Алюминий, усиленный УФ-излучением |
Серебро |
|
Коэффициент отражения (средний) |
> 96% при 650 нм-20um |
> 85% при 250 нм-700 мкм |
> 95% при 450 нм-20um |
|
Отклонение от оси |
90° |
90° |
90° |
|
Четкая диафрагма |
> 90% диаметраa |
> 90% диаметраa |
> 90% диаметраa |
|
Шероховатость поверхности (RMS) |
< 10 нм |
< 10 нм |
< 10 нм |
|
Качество поверхности |
40-20 царапин |
40-20 царапин |
40-20 царапин |
|
Допуск на исходное фокусное расстояние |
±1% |
±1% |
±1% |
|
Допуск на отраженное фокусное расстояние |
±1% |
±1% |
±1% |
|
Подложка |
Алюминий |
Алюминий |
Алюминий |

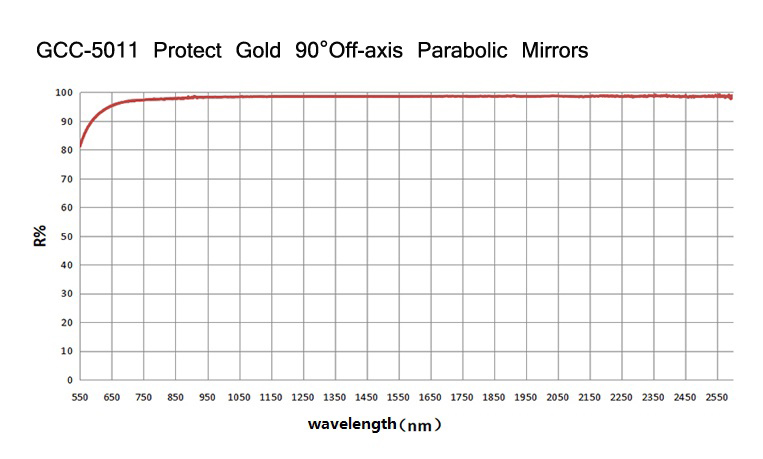

Параболические зеркала GCC-5011 Protect Gold, отклоняющиеся от оси на 90°
|

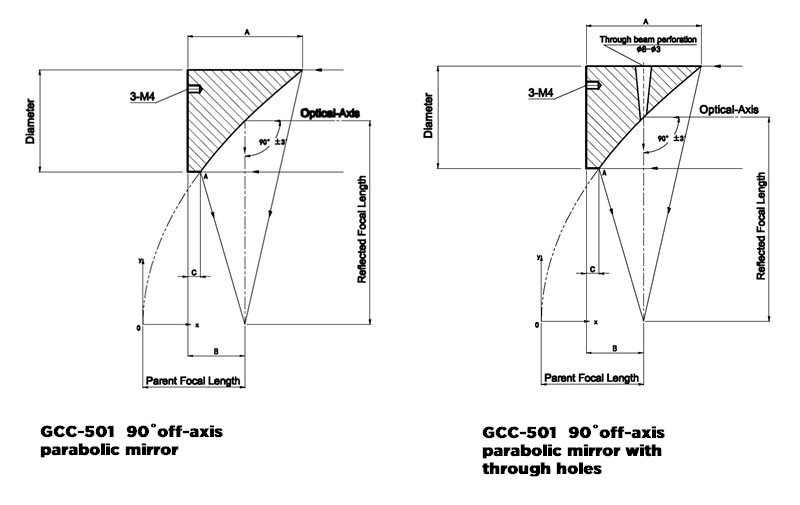

Номер детали |
Наименование детали |
Основное фокусное расстояние |
Отраженное фокусное расстояние |
Смещение по центру |
Диаметр |
A |
B |
C |
|
GCC-501101 |
параболическое зеркало с отклонением от оси на 90 ° |
25.4 |
50.8 |
50.8 |
50.8 |
57.2 |
25.4 |
6.4 |
|
GCC-501102 |
параболическое зеркало с отклонением от оси на 90 ° |
50.8 |
101.6 |
101.6 |
50.8 |
57.2 |
28.5 |
6.4 |
|
GCC-501103 |
параболическое зеркало с отклонением от оси на 90 ° |
76.2 |
152.4 |
152.4 |
50.8 |
57.2 |
29.7 |
6.4 |
|
GCC-501104 |
параболическое зеркало с отклонением от оси на 90 ° |
12.7 |
25.4 |
25.4 |
25.4 |
38.1 |
15.9 |
6.4 |
|
GCC-501105 |
параболическое зеркало с отклонением от оси на 90 ° |
25.4 |
50.8 |
50.8 |
25.4 |
38.1 |
17.45 |
6.4 |
|
GCC-501106 |
параболическое зеркало с отклонением от оси на 90 ° |
38.1 |
76.2 |
76.2 |
25.4 |
38.1 |
18.05 |
6.4 |
|
GCC-501107 |
параболическое зеркало с отклонением от оси на 90 ° |
50.8 |
101.6 |
101.6 |
25.4 |
38.1 |
18.3 |
6.4 |
|
GCC-501111 |
параболическое зеркало с отклонением от оси на 90 ° со сквозными отверстиями |
25.4 |
50.8 |
50.8 |
50.8 |
57.2 |
25.4 |
6.4 |
|
GCC-501112 |
параболическое зеркало с отклонением от оси на 90 ° со сквозными отверстиями |
50.8 |
101.6 |
101.6 |
50.8 |
57.2 |
28.5 |
6.4 |
|
GCC-501101 |
параболическое зеркало с отклонением от оси на 90 ° со сквозными отверстиями |
76.2 |
152.4 |
152.4 |
50.8 |
57.2 |
29.7 |
6.4 |

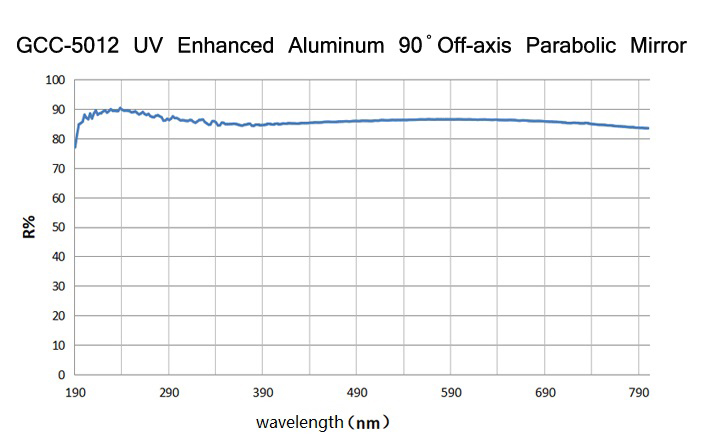

Параболическое зеркало GCC-5012 Enhanced Aluminum, отклоняющиеся от оси на 90°
|
Номер детали |
Наименование детали |
Основное фокусное расстояние |
Отраженное фокусное расстояние |
Смещение по центру |
Диаметр |
A |
B |
C |
|
GCC-501201 |
параболическое зеркало с отклонением от оси на 90 ° |
25.4 |
50.8 |
50.8 |
50.8 |
57.2 |
25.4 |
6.4 |
|
GCC-501202 |
параболическое зеркало с отклонением от оси на 90 ° |
50.8 |
101.6 |
101.6 |
50.8 |
57.2 |
28.5 |
6.4 |
|
GCC-501203 |
параболическое зеркало с отклонением от оси на 90 ° |
76.2 |
152.4 |
152.4 |
50.8 |
57.2 |
29.7 |
6.4 |
|
GCC-501204 |
параболическое зеркало с отклонением от оси на 90 ° |
12.7 |
25.4 |
25.4 |
25.4 |
38.1 |
15.9 |
6.4 |
|
GCC-501205 |
параболическое зеркало с отклонением от оси на 90 ° |
25.4 |
50.8 |
50.8 |
25.4 |
38.1 |
17.45 |
6.4 |
|
ССЗ-501206 |
параболическое зеркало с отклонением от оси на 90 ° |
38.1 |
76.2 |
76.2 |
25.4 |
38.1 |
18.05 |
6.4 |
|
ССЗ-501207 |
параболическое зеркало с отклонением от оси на 90 ° |
50.8 |
101.6 |
101.6 |
25.4 |
38.1 |
18.3 |
6.4 |

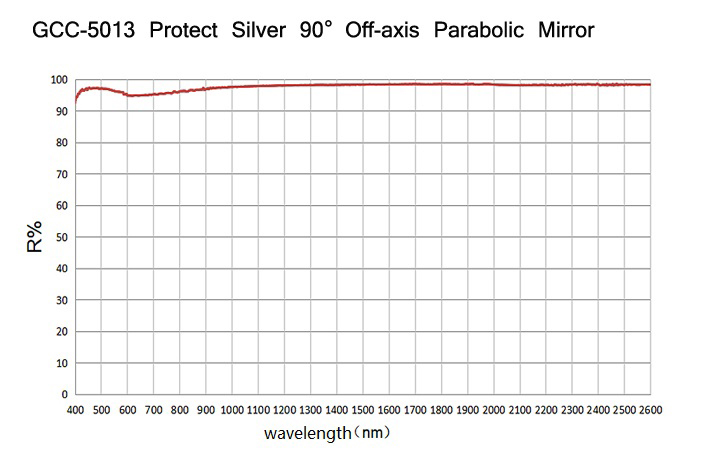

Параболическое зеркало GCC-501307 Protect Silver, отклоняющиеся от оси на 90°
|
Номер детали |
Наименование детали |
Основное фокусное расстояние |
Отраженное фокусное расстояние |
Смещение по центру |
Диаметр |
A |
B |
C |
|
GCC-501301 |
параболическое зеркало с отклонением от оси на 90 ° |
25.4 |
50.8 |
50.8 |
50.8 |
57.2 |
25.4 |
6.4 |
|
GCC-501302 |
параболическое зеркало с отклонением от оси на 90 ° |
50.8 |
101.6 |
101.6 |
50.8 |
57.2 |
28.5 |
6.4 |
|
GCC-501303 |
параболическое зеркало с отклонением от оси на 90 ° |
76.2 |
152.4 |
152.4 |
50.8 |
57.2 |
29.7 |
6.4 |
|
GCC-501304 |
параболическое зеркало с отклонением от оси на 90 ° |
12.7 |
25.4 |
25.4 |
25.4 |
38.1 |
15.9 |
6.4 |
|
GCC-501305 |
параболическое зеркало с отклонением от оси на 90 ° |
25.4 |
50.8 |
50.8 |
25.4 |
38.1 |
17.45 |
6.4 |
|
ССЗ-501306 |
параболическое зеркало с отклонением от оси на 90 ° |
38.1 |
76.2 |
76.2 |
25.4 |
38.1 |
18.05 |
6.4 |
|
ССЗ-501307 |
параболическое зеркало с отклонением от оси на 90 ° |
50.8 |
101.6 |
101.6 |
25.4 |
38.1 |
18.3 |
6.4 |
