Ахроматическая четвертьволновая пластина

• Расчетная длина волны: 400-700 нм, 700-1100 нм и 1100-1650 нм опционально
• Задержка фазы δ =π/2
• Часто используется для преобразования света с линейной поляризацией в свет с круговой поляризацией.

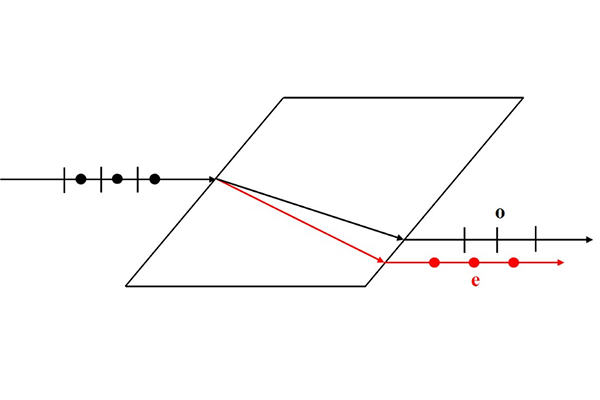

     Ахроматическая четвертьволновая пластина LBTEK состоит из кварцевой волновой пластины и волновой пластины MgF2, зажатых прокладкой. Быстрые оси двух волновых пластин перпендикулярны друг другу. Когда пучок линейно поляризованного света падает вертикально на волновую пластину, он разлагается в волновой пластине на o-свет и e-свет, которые распространяются в исходном направлении, но направления колебаний перпендикулярны друг другу, а соответствующие показатели преломления равны нет и не. Поскольку два вида света имеют разные скорости в кристалле, фазовая задержка после прохождения волновой пластины толщиной d равна δ=(2π/λ)|no-ne|d. Где |no-ne|d — разность оптических путей, разность оптических путей, создаваемая четвертьволновой пластинкой, равна (2m+1)λ/4, фазовая задержка δ=(2m+1)π/2, а m является неотрицательным целым числом. Фазовая задержка ахроматической четвертьволновой пластины является результатом кварцевой волновой пластины и волновой пластины MgF2. При расчете толщины двух волновых пластин фазовая задержка ахроматической четвертьволновой пластины составляет π/2. направление быстрой оси определяется волновой пластиной, которая создает большое фазовое запаздывание. Ахроматические четвертьволновые пластины LBTEK часто используются для преобразования линейно поляризованного света в свет с круговой поляризацией. По сравнению с другими четвертьволновыми пластинами LBTEK, ахроматические волновые пластины нечувствительны к длине волны, а расчетный диапазон длин волн составляет 400–700 нм, 700-1100 нм и 1100-1650 нм опционально. Кроме того, ахроматические волновые пластины, продаваемые LBTEK, оснащены механическими корпусами, которые являются несъемными и простыми в использовании. В дополнение к стандартным ахроматическим четвертьволновым пластинам LBTEK также предлагает различные услуги по настройке, включая настройку специальных размеров, расчетных длин волн и фазовой задержки. Для конкретных требований к настройке, пожалуйста, свяжитесь со службой технической поддержки.

Общие параметры

Ахроматическая четвертьволновая пластина, прозрачная апертура Ø10,0 мм.

• Расчетная длина волны: 400-700 нм, 700-1100 нм и 1100-1650 нм опционально
• Диаметр: Ø25,4 мм
• Прозрачная апертура: Ø10 мм
• С установленным механическим корпусом

Ахроматические четвертьволновые пластины LBTEK обычно используются для преобразования света с линейной поляризацией в свет с круговой поляризацией. После прохождения линейно поляризованного света через ахроматическую четвертьволновую пластинку, результирующая оптическая разность хода равна λ/4, а запаздывание по фазе равно π/2. Ахроматическая четвертьволновая пластина с установкой, ее механическая оболочка не снимается, модель продукта и линия идентификации быстрой оси волновой пластины выгравированы на поверхности корпуса, что удобно для клиентов, чтобы идентифицировать и использовать.

Ахроматическая волновая пластина, диаметр 25,4 мм, световая апертура 10,0 мм, расчетная длина волны 400-700 нм, запаздывание λ/4.

Ахроматическая волновая пластина, диаметр 25,4 мм, световая апертура 10 мм, расчетная длина волны 700–1100 нм, запаздывание λ/4.

Ахроматическая волновая пластина, диаметр 25,4 мм, световая апертура 10,0 мм, расчетная длина волны 1100–1650 нм, запаздывание λ/4.

Ахроматическая четвертьволновая пластина, прозрачная апертура Ø20,0 мм.

• Расчетная длина волны: 400-700 нм, 700-1100 нм и 1100-1650 нм опционально
• Диаметр: Ø25,4 мм
• Прозрачная апертура: Ø20 мм
• С установленным механическим корпусом

Ахроматические четвертьволновые пластины LBTEK обычно используются для преобразования света с линейной поляризацией в свет с круговой поляризацией. После прохождения линейно поляризованного света через ахроматическую четвертьволновую пластинку результирующая оптическая разность хода равна λ/4, а запаздывание по фазе равно π/2. Ахроматическая четвертьволновая пластина с установкой, ее механическая оболочка не снимается, модель продукта и линия идентификации быстрой оси волновой пластины выгравированы на поверхности корпуса, что удобно для клиентов, чтобы идентифицировать и использовать.

Ахроматическая волновая пластина, диаметр 25,4 мм, световая апертура 20,0 мм, расчетная длина волны 400–700 нм, запаздывание λ/4.

Ахроматическая волновая пластина, диаметр 25,4 мм, световая апертура 20,0 мм, расчетная длина волны 700–1100 нм, запаздывание λ/4.

 Ахроматическая волновая пластина, диаметр 25,4 мм, световая апертура 20,0 мм, расчетная длина волны 1100–1650 нм, запаздывание λ/4.

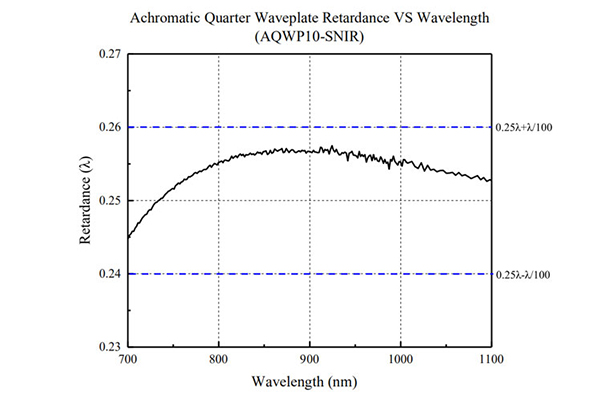

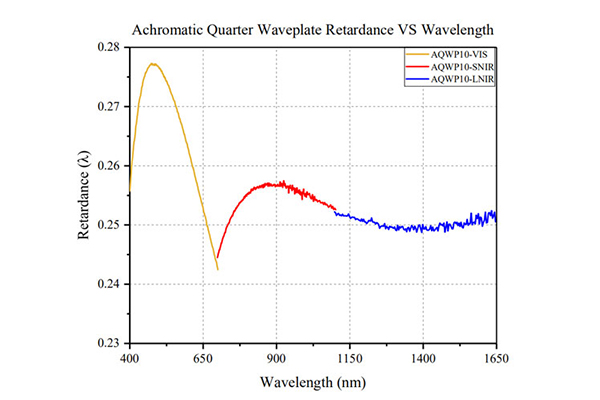

График:

Схема установки:

Чертежи:
