Ахроматические волновые пластины обеспечивают постоянный фазовый сдвиг, не зависящий от длины волны используемого света. Ахроматические волновые пластины формируются с использованием двух различных кристаллических материалов с двойным лучепреломлением - кварца и фторида магния. Относительная разность фаз между двумя осями составляет либо λ/4, либо λ/2. Сочетание кристалла кварца и фторида магния позволяет свести к минимуму влияние длины волны на фазовую задержку, и во всем диапазоне длин волн ахроматических волновых пластин можно получить практически ровный спектральный отклик. Ровный отклик ахроматической волновой пластины идеально подходит для использования с настраиваемыми лазерами, системами с несколькими лазерными линиями и другими источниками широкого спектра излучения. На внешней оболочке выгравировано направление прямой оси волновой пластины.

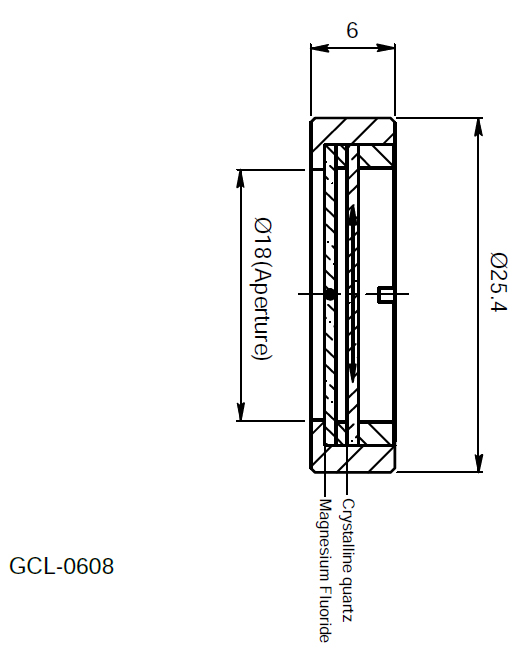

- Материал: кристаллический кварц и фторид магния
- Диаметр: 25.4±0.1
- Толщина: 6
- Точность выдержки: λ/ 100 ~ λ/ 150
- Покрытия: многослойное AR-покрытие
Ахроматические волновые пластины GCL-0608
|
Номер детали (пластина λ / 4) |
Номер детали (пластина λ /2) |
Длина волны (нм) |
Порог повреждения |
|
GCL-060801 |
GCL-060811 |
450-650 |
5 Дж/см2 (10 нс 10 Гц 532 нм) |
|
GCL-060802 |
GCL-060812 |
650-1000 |
8 Дж/см2 (10 нс, 10 Гц, 1064 нм) |
|
GCL-060803 |
GCL-060813 |
900-2100 |
8 Дж/см2 (10 нс, 10 Гц, 1064 нм) |
