Материал оптического элемента UVFS |
Диаметр 12,7 мм |
|
Допуск диаметра +0,0/-0,1 мм |
Чистая апертура <90% СА |
|
Толщина 3,0 мм |
Допуск по толщине ±0,1 мм |
|
Просветляющее покрытие Двойное V-покрытие: Rabs <0,5% при 532 нм и 1064 нм, 45°AOI |
Чистота поверхности (царапины/ямки) 10/5 (оптическая поверхность) |
|
Плоскостность (@ 633 нм) λ/10 |
Угол клина 30 угловых минут ± 10 угловых минут |
|
Общий коэффициент пропускания T>95% при 532 нм и 1064 нм, 45°AOI |
Отраженная длина волны 355 нм |
|
Длина волны передачи 532 нм и 1064 нм |
Пленка диэлектрической спектроскопии Отражение 355 нм, пропускание 532 нм и 1064 нм |
|
Отражательная способность светоделителя R>99%@355 нм, 45°AOI |
|
- Передняя/задняя поверхности соответственно покрыты спектроскопическим/ просветляющим покрытием.

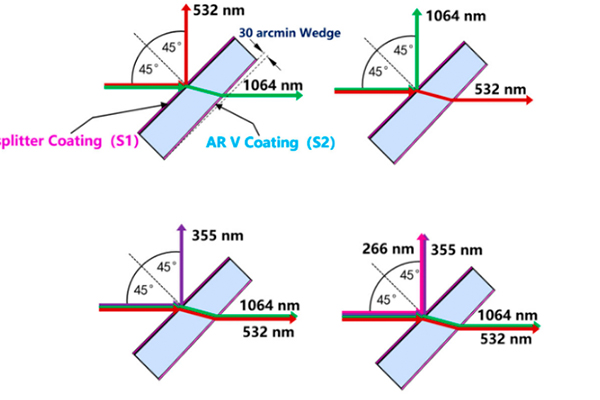

- Четыре варианта длины волны для лазеров Nd:YAG: отражение 1064 нм, пропускание 532 нм, отражение 532 нм, пропускание 1064 нм, отражение 355 нм, пропускание 532 нм и 1064 нм, отражение 266 и 355 нм, пропускание 532 нм и 1064 нм

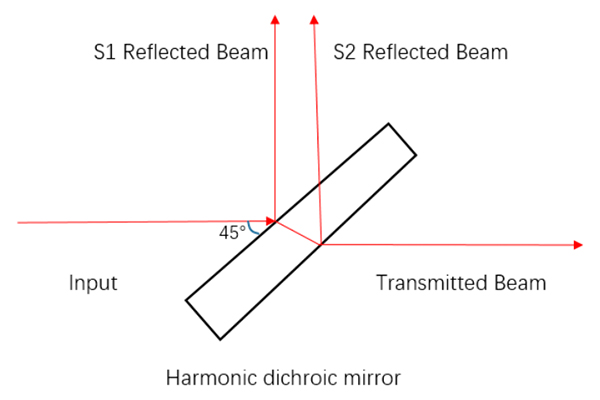

- Клиновое зеркало с углом обзора 30 угловых минут на передней и задней поверхностях может разделять отраженный и проходящий свет.
- Доступны диаметры Ø12,7 мм и Ø25,4 мм.
При использовании лазеров Nd:YAG часто необходимо отличать основную частоту выходного лазера от каждого компонента, удваивающего частоту. Гармонический светоделитель LBTEK Nd:YAG основан на эффекте пропускания и отражения различных оптических покрытий на разных длинах волн. Падающая поверхность покрыта светоделителем, который может эффективно разделять гармоники лазера Nd:YAG. Минимизирует отражение на поверхность раздела между воздухом и стеклом между указанными диапазонами длин волн (покрытие AR снижает средний коэффициент отражения на поверхность до менее 0,5% в указанных диапазонах длин волн по сравнению с 4%, типичными для непокрытых оптических поверхностей), с конструкцией клиновидного зеркала с конструкцией 30 угловых минут, он может эффективно уменьшить интерференционный эффект отраженного света между падающей поверхностью и выходной поверхностью. LBTEK предлагает гармонические светоделители Nd:YAG с четырьмя конфигурациями длин волн: отражение 1064 нм, передача 532 нм, отражение 532 нм, передача 1064 нм, отражение 355 нм, передача 532 нм и 1064 нм, отражение 266 и 355 нм, отражение 532 нм и 1064 нм. коробка передач. Также доступны в двух размерах: Ø12,7 мм и Ø25,4 мм в диаметре. LBTEK также предоставляет различные услуги по настройке, включая настройку специальных размеров, расчетных длин волн и др. Для получения конкретных требований по настройке, пожалуйста, свяжитесь со службой технической поддержки LBTEK.
Общие параметры
|
Материал оптического элемента UVFS |
Допуск диаметра +0,0/-0,1 мм |
|
Очистить апертуру <90% СА |
Толщина 5,0 мм ± 0,1 мм |
|
Отражательная способность R>99%@длина волны отражения, 45°AOI |
Чистота поверхности (царапины/ямки) 10/5 (оптическая поверхность) |
|
Угол клина 30 угловых минут ± 10 угловых минут |
Общий коэффициент пропускания T>95%@длина волны передачи, 45°AOI |
UVFS, гармонический светоделитель Nd:YAG, Ø12,7 мм.
- Обычно используется для разделения гармоник лазера Nd:YAG.
- Может использоваться для отклонения оптического пути
- Длина волны гармоник: 266 нм, 355 нм, 532 нм и 1064 нм
Разделитель гармоник LBTEK Nd:YAG может использоваться для разделения гармоник лазера Nd:YAG и гармоник лазера Nd:YAG, что может обеспечить уменьшение интерференции отраженного света, а также может использоваться для отклонения лучей определенных длин волн Доступны четыре конфигурации длины волны.
UVFS, гармонический светоделитель Nd:YAG, Ø25,4 мм.
- Обычно используется для разделения гармоник лазера Nd:YAG.
- Может использоваться для отклонения оптического пути
- Длина волны гармоник: 266 нм, 355 нм, 632 нм и 1064 нм.
Разделитель гармоник LBTEK Nd:YAG может использоваться для разделения гармоник лазера Nd:YAG и гармоник лазера Nd:YAG, что может обеспечить уменьшение интерференции отраженного света, а также может использоваться для отклонения лучей определенных длин волн Доступны четыре конфигурации длины волны.
|
Материал оптического элемента UVFS |
Диаметр 25,4 мм |
|
Допуск диаметра +0,0/-0,1 мм |
Чистая апертура <90% СА |
|
Толщина 5,0 мм |
Допуск по толщине ±0,1 мм |
|
Просветляющее покрытие Двойное V-покрытие: Rabs <0,5% при 532 нм и 1064 нм, 45°AOI |
Чистота поверхности (царапины/ямки) 10/5 (оптическая поверхность) |
|
Плоскостность (@ 633 нм) λ/10 |
Угол клина 30 угловых минут ± 10 угловых минут |
|
Общий коэффициент пропускания T>95% при 532 нм и 1064 нм, 45°AOI |
Отраженная длина волны 355 нм |
|
Длина волны передачи 532 нм и 1064 нм |
Пленка диэлектрической спектроскопии Отражение 355 нм, пропускание 532 нм и 1064 нм |
|
Отражательная способность светоделителя R>99%@355 нм, 45°AOI |
|

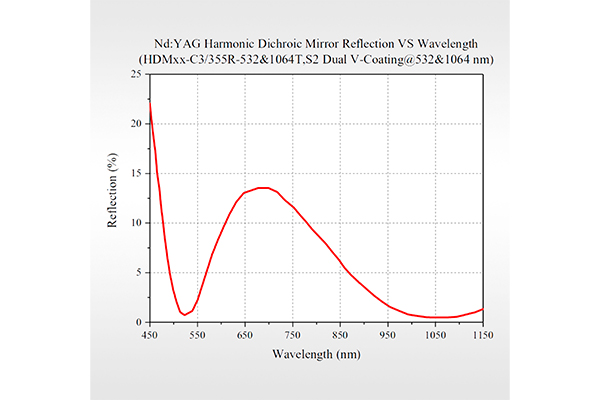

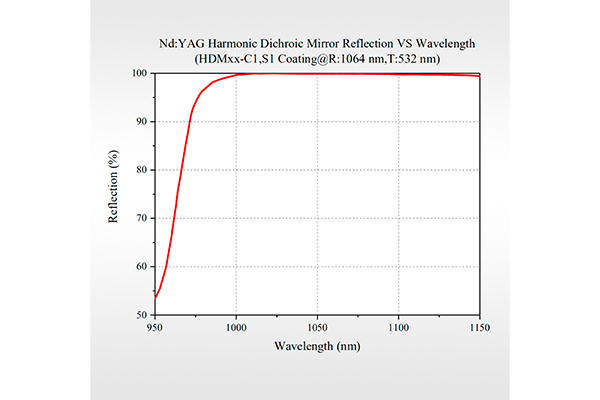

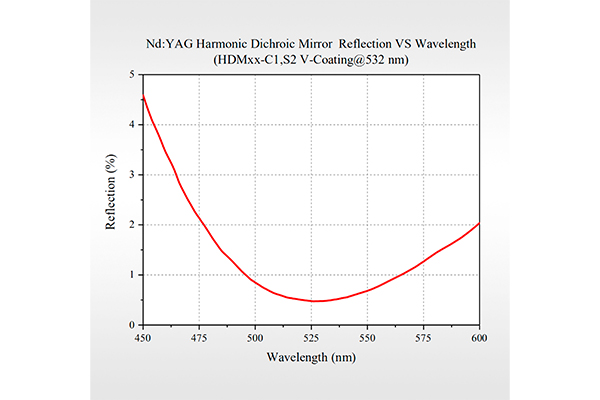

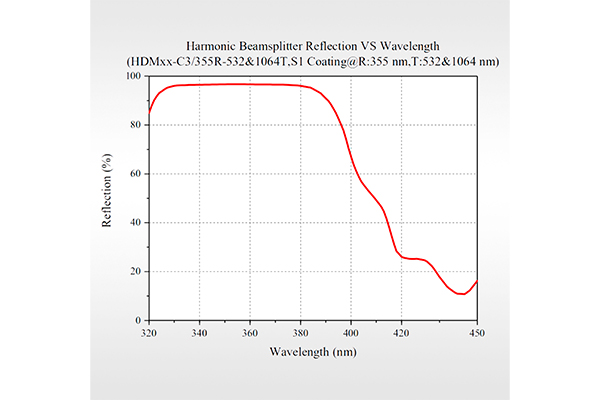

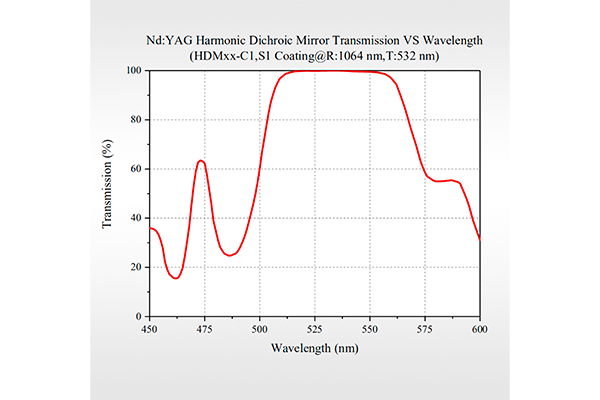

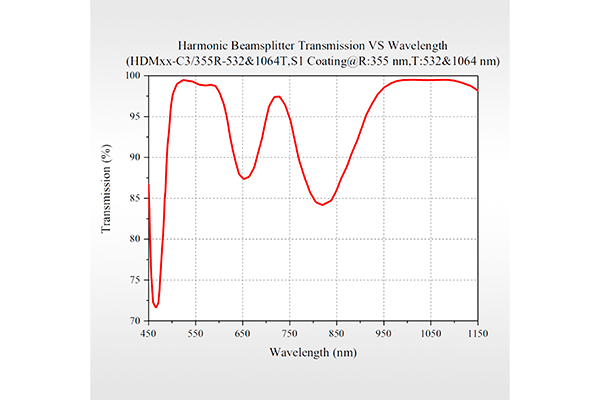

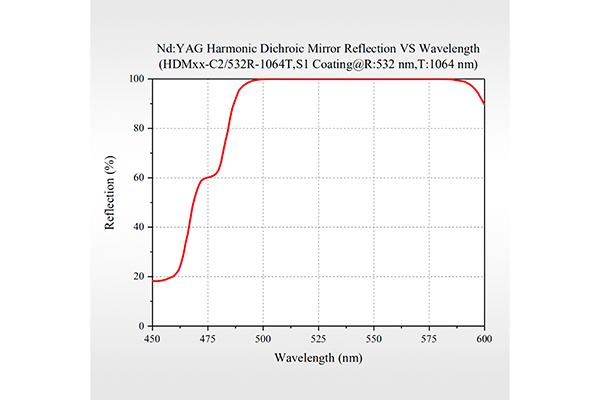

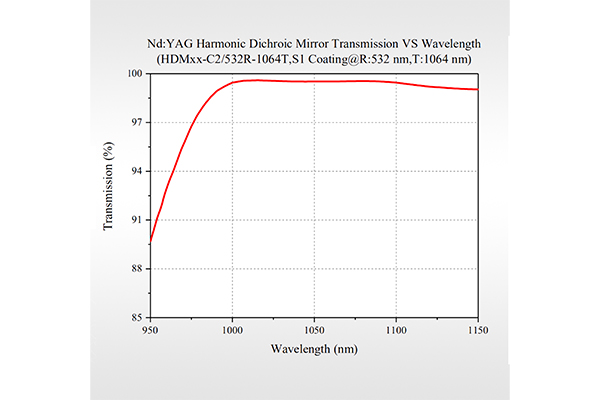

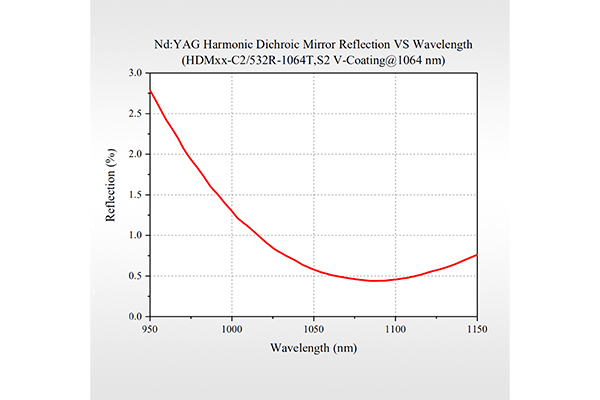

График:
Чертежи:
