Массивы сцинтилляционного обнаружения (в сочетании с Si PD)

Сцинтилляторы излучают люминесцентный свет, когда он возбуждается рентгеновскими лучами, гамма-лучами, альфа- и бета-лучами, сцинтилляторами. Они широко используются в качестве детекторов в медицинской диагностике, физике высоких энергий и геофизических исследованиях. Плотность, максимальная длина волны излучения, световой выход, антирадиационная стойкость, энергетическое разрешение и время затухания — это несколько критических характеристик, которые необходимо учитывать при разработке сцинтилляторов.

Предлагаем широкий ассортимент сцинтилляторов, в том числе пластиковые сцинтилляторы на основе поливинилтолуола , которые доступны в виде литых листов, блоков, стержней, цилиндров, тонких пленок; неорганические сцинтилляционные кристаллы ; пиксельные сцинтилляционные матрицы для получения рентгеновских или гамма-изображений; инкапсулированные сцинтилляционные кристаллы , интегрированные с детекторами на фотоумножителях (PMT); и тонкие экраны на сцинтилляционных кристаллах , которые используются для высокоточного обнаружения, и недавно разработанные детекторы CdZnTe .

Пиксельные сцинтилляционные массивы и модули.

Одномерные или линейные, двумерные пиксельные сцинтилляционные матрицы, интегрированные с PD или SiPM, часто используются в качестве позиционно-чувствительных устройств обнаружения при рентгеновском сканировании и визуализации. Их применение широко варьируется от медицинского диагностического оборудования компьютерной томографии (КТ) и позитронно-эмиссионной томографии (ПЭТ) до рентгеновских сканеров багажа и грузов, которые также используются в фармацевтических приборах для обеспечения качества и исследованиях воздушного пространства и т.д.

Компания предлагает различные массивы пиксельных сцинтилляторов, изготовленные из кристаллических материалов CsI(Tl), BGO, LYSO(Ce), CdWO₄, GOS и GAGG(Ce). Мы может предоставить продукты с минимальным размером пикселя 0,3x0,3 мм и минимальным расстоянием между пикселями 0,06 мм. Белые отражатели между пикселями используются для минимизации оптических перекрестных помех. Также визуализирует многослойные сцинтилляционные матрицы для обнаружения с высоким разрешением.

Массивы сцинтилляционного обнаружения (в сочетании с Si PD).

• Линейная сцинтилляционная матрица + монокристаллическая кремниевая фотодиодная матрица + монтажная плата
• Размер элемента: ширина 1,4 мм, высота 2,5 нм, шаг элемента 1,575 нм.
• Доступны модули из 16 элементов, 64 элементов и 128 элементов.
• Широкий спектральный диапазон 350–1100 нм (пик чувствительности при 950 нм)
• Различные сцинтилляционные материалы, в том числе: CsI(Tl) , GOS-керамика, CdWO4 или другие варианты по индивидуальному заказу .
• Двойной контроль энергии возможен при объединении детектора CsI(Tl) для высоких энергий и детектора GOS для низких энергий.

Описание:

Этот продукт представляет собой портфолио линейных сцинтилляционных детекторных матриц, все модули соединены с 16-элементными, 64-элементными или даже 128-элементными монокристаллическими кремниевыми фотодиодами с фронтальным боковым освещением (FSI) в качестве устройств считывания фотографий. Детекторные модули отличаются надежностью и универсальностью для различных применений, включающих неразрушающий контроль с помощью рентгеновского излучения (например, досмотр багажа, контроль безопасности на портале, досмотр пищевых продуктов и т. д.). Различные сцинтилляционные материалы, такие как CsI(Tl) , керамические экраны GOS, CdWO₄ и т.д. могут быть включены. По сравнению с ФЭУ использование фотодиодного считывания имеет преимущество с точки зрения низкой стоимости, превосходной линейности электрического тока, длительного срока службы и высокой квантовой эффективности (также известной как чувствительность).

Рабочий процесс таких устройств включает в себя два этапа. Стадия сцинтилляции, представляющая собой процесс засветки сцинтилляционных материалов после получения ионизирующего излучения, при котором рассеяние фотонов пикселей предотвращается отражателями. На втором этапе световое излучение принимается кремниевыми фотодиодами, на которые подается обратное напряжение и которые связаны индивидуально с каждым сцинтилляционным пикселем, где облучаемые фотоны генерируют электрические сигналы в ФД, один фотодиодный элемент координируется с одним пикселем сцинтилляторов. Дискриминация электрических сигналов различных элементов реализует разрешение.

Матрицы сцинтилляционного обнаружения отличаются сверхнизким темновым током, высокой скоростью отклика, низкой конечной емкостью, а спектр фоточувствительности широко простирается от 350 до 1100 нм с пиком прибл. 950нм. Кроме того, этот модуль компактен и легок, что упрощает его интеграцию, и для него требуется только низкое максимальное обратное напряжение <10 В, светочувствительность диодных элементов впечатляюще однородна.

Два стандартных сцинтилляционных материала являются необязательными: сцинтилляционный детектор CsI(Tl) обеспечивает чрезвычайно высокую светоотдачу для контроля высокой энергии, керамический сцинтилляционный детектор GOS предназначен для контроля низкой энергии, а сцинтилляционный CdWO₄ обладает как высокой светоотдачей, так и низким послесвечением, что делает идеально подходят для детекторов ЧР. Сцинтилляционные пиксели одной матрицы разделены отражателем из широкого ассортимента селективных материалов (например, MgO₂, TiO₂, ESR, BaSO₄, белый пластик, белая эпоксидная смола и т. д.) для предотвращения оптических перекрестных помех. Комбинируя один высокоэнергетический детектор и один низкоэнергетический детектор на верхней и нижней ступенях соответственно, можно получить двухэнергетический датчик рентгеновского изображения. Кроме того, при выравнивании нескольких массивов обнаружения в ряд формируются линейные детекторы длинного размера.

Что касается технических характеристик, размер элемента составляет 1,4 мм в ширину и 2,5 мм в высоту, шаг элемента составляет 1,575 мм, что подходит для компактных систем контроля безопасности. Массивы CsI(Tl) смонтированы на платах 25,4мм x 10,2мм, массивы GOS смонтированы на платах 25,4мм x 20мм. Другие индивидуальные спецификации также могут быть адаптированы по запросу.

Типичные области применения:

• Неразрушающий рентгеновский контроль
• Проверка безопасности
• Инспекция продуктов питания
• Измерение толщины
• Управление промышленным процессом
• Обнаружение минералов
• Сортировка отходов

Характеристики:

Примечание. Следующие спецификации относятся только к 16-элементным стандартным модулям, другие пользовательские спецификации с максимальным количеством элементов до 128 также могут быть предоставлены.

Характеристики:

Технические характеристики и свойства сцинтилляторов:

Техническая визуализация:

Чертежи:

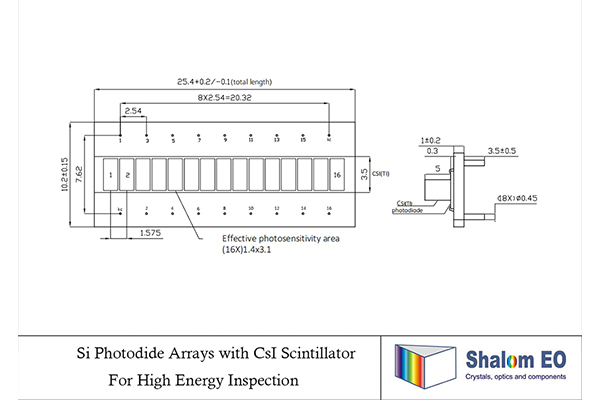

1. Si фотодиодные детекторные матрицы со сцинтиллятором CsI для высокоэнергетического рентгеновского контроля

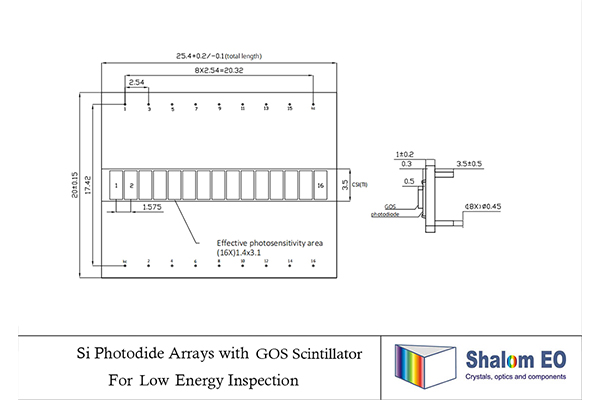

 2. Si фотодиодные детекторные матрицы со сцинтиллятором GOS для низкоэнергетического рентгеновского контроля
