Поляризационные призмы Glan Laser Crystal

Цена: 2076.00 USD

Количество:

Производитель: LBTEK, Китай

Срок поставки: 60 дней

Категория: Поляризаторы

Модель:

Описание

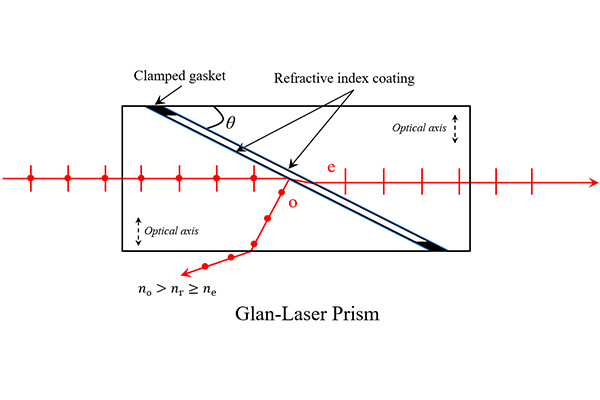

Когда падает неполяризованный свет, на передающем конце может быть получен пучок линейно поляризованного света с высоким коэффициентом ослабления, который представляет собой необыкновенный свет; излучаемый свет на отражающем конце содержит весь обычный свет и некоторое количество необыкновенного света.

Конструкция с воздушным зазором, позволяющая выдерживать приложения с более высокой мощностью

Предустановлен в черном анодированном механическом корпусе

Лазерная поляризационная призма Глана может использоваться для вывода линейно поляризованного света с высоким коэффициентом экстинкции.Чтобы удовлетворить потребности клиентов в разных диапазонах длин волн, поляризационная призма лазерного кристалла Глана LBTEK состоит из двух отрицательных одноосных кристаллов (кальцита), оптические оси которых параллельны. друг к другу. Или α-BBO) призма (кальцит и α-BBO оба являются отрицательными одноосными кристаллами, нет> ne. Кальцит имеет хорошее пропускание в видимом свете до ближнего инфракрасного диапазона, α-BBO в диапазоне от ультрафиолетового до среднего инфракрасного оптическая полоса Отличные характеристики), заполнение воздушного зазора между призмами краевыми зажимными прокладками, которые могут выдерживать приложения с более высокой мощностью. LBTEK также предоставляет различные услуги по настройке, включая настройку специальных размеров, проектных длин волн и других показателей. Чтобы узнать о конкретных требованиях к настройке, обратитесь в службу технической поддержки LBTEK, а соответствующие меры предосторожности при использовании см. в техническом описании.

Общие параметры

Материал оптического элемента Лазерное качество Натуральный кальцит/Лазерное качество α-BBO	структурный дизайн Структура воздушного зазора с высоким порогом повреждения
Очистить апертуру Ø10мм	Диаметр корпуса/допуск Ø25,4 мм +0,0/-0,2 мм
Чистота поверхности (царапины/ямки) 20/10 (снаружи/внутри), 80/50 (сбоку)

Поляризационные призмы Glan Laser Crystal

Материал оптического элемента: кальцит/α-BBO
Прозрачная апертура: Ø10 мм
Рабочая длина волны: 200 нм-3,0 мкм (сегментированная)

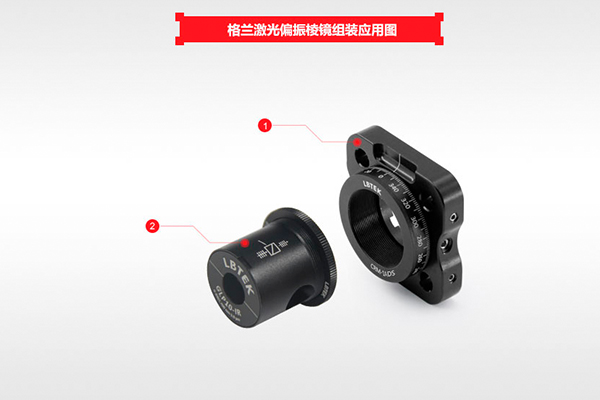

Кристаллические поляризационные призмы LBTEK Glan·laser используются для вывода линейно поляризованного света с высоким коэффициентом экстинкции. LBTEK обеспечивает чистую апертуру Ø10 мм, рабочие длины волн 350 нм-2,3 мкм (защитная пленка 1064 нм), 200 нм-300 нм (защитная пленка 245). нм), 400 нм-700 нм (защитная пленка 532 нм), 700 нм-1100 нм (защитная пленка 1064 нм), 700 нм-3,0 мкм (защитная пленка 1064 нм) Кристаллические поляризационные призмы Glan Laser. Между тем, поляризационные призмы LBTEK Gran Laser Crystal предварительно установлены в черный анодированный механический корпус и не являются съемными. Корпус имеет сквозное аварийное окно для улавливания отраженного света. На одном конце корпуса выгравирована внешняя резьба SM1 и прикреплено стопорное кольцо, которое можно зафиксировать в обратном направлении и контролировать направление поляризации призмы.

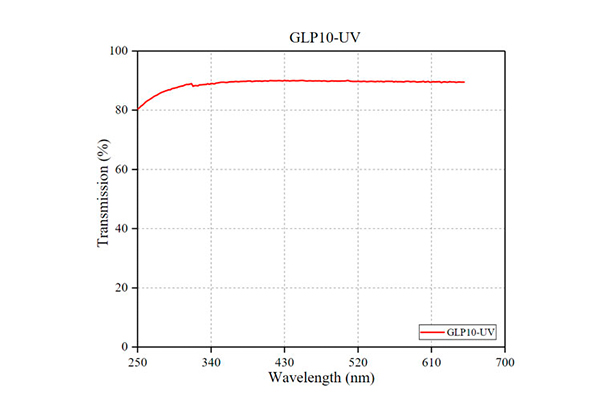

Кристаллическая поляризационная призма Gran Laser, качество лазера α-BBO, диаметр корпуса 25,4 мм, чистая апертура 10 мм, рабочая длина волны 200–300 нм.

Материал оптического элемента Качество лазера α-BBO	Очистить апертуру Ø10мм
Рабочая длина волны 200нм-300нм	Чистота поверхности (царапины/ямки) 20/10 (снаружи/внутри), 60/40 (сбоку)
Разность переданного волнового фронта (@633 нм) λ/4, Φ8,5 мм	Плоскостность поверхности (при 633 нм) λ/4 (поверхность выхода/падения), 3λ (боковая поверхность), Φ8,5 мм
Коэффициент вымирания 100000:1	Структурный дизайн Структура воздушного зазора с высоким порогом повреждения
Отклонение луча <3 угловых минут	Диаметр корпуса/допуск Ø25,4 мм +0,0/-0,2 мм
Защитная пленка P-покрытие при 245 нм	Угол приема >4°REF
Толщина оболочки/допуск 29,2 мм ±0,1 мм	Резьба оболочки Наружная резьба СМ1

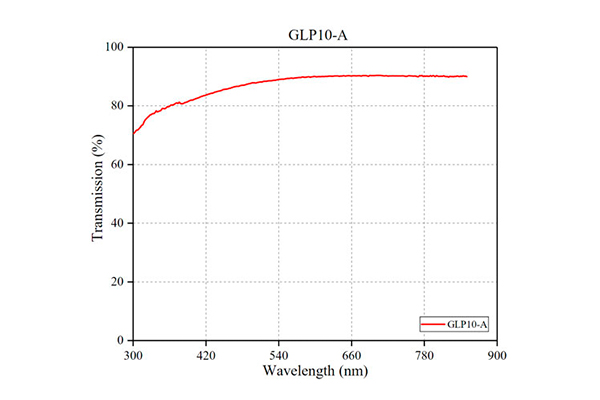

Кристаллическая поляризационная призма Gran Laser, качество лазера α-BBO, диаметр корпуса 25,4 мм, чистая апертура 10 мм, рабочая длина волны 300–700 нм.

Материал оптического элемента Качество лазера α-BBO	Очистить апертуру Ø10мм
Рабочая длина волны 300 - 700 нм	Чистота поверхности (царапины/ямки) 20/10 (снаружи/внутри), 60/40 (сбоку)
Разность переданного волнового фронта (@633 нм) λ/4, Φ8,5 мм	Плоскостность поверхности (при 633 нм) λ/4 (поверхность выхода/падения), 3λ (боковая поверхность), Φ8,5 мм
Коэффициент вымирания 100000:1	Структурный дизайн Структура воздушного зазора с высоким порогом повреждения
Отклонение луча <3 угловых минут	Диаметр корпуса/допуск Ø25,4 мм +0,0/-0,2 мм
Защитная пленка P-покрытие при 532 нм	Угол приема >4°REF
Толщина оболочки/допуск 29,2 мм ±0,1 мм	Резьба оболочки Наружная резьба СМ1

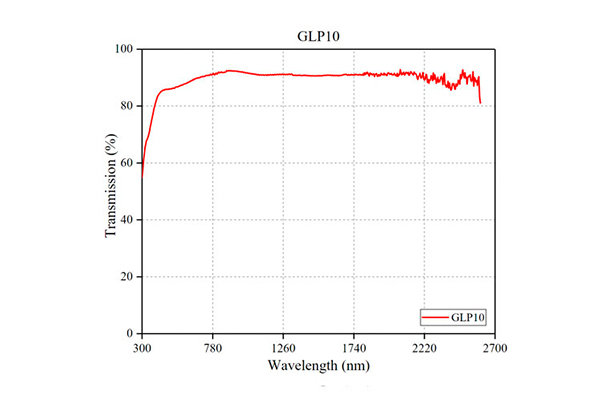

Поляризационная призма Gran Laser Crystal, кристалл кальцита лазерного качества, диаметр корпуса 25,4 мм, чистая апертура 10 мм, рабочая длина волны 350 нм-2,3 мкм

Материал оптического элемента Натуральный кальцит лазерного качества	Очистить апертуру Ø10мм
Рабочая длина волны 350 нм-2,3 мкм	Чистота поверхности (царапины/ямки) 20/10 (снаружи/внутри), 60/40 (сбоку)
Разность переданного волнового фронта (@633 нм) λ/4 (поверхность выхода/падения), 3λ (боковая поверхность), Φ8,5 мм	Разность переданного волнового фронта (@633 нм) λ/4, Φ8,5 мм
Коэффициент вымирания >10000:1	Структурный дизайн Структура воздушного зазора с высоким порогом повреждения
Отклонение луча <3 угловых минут	Диаметр корпуса/допуск Ø25,4 мм +0,0/-0,2 мм
Защитная пленка P-покрытие при 1064 нм	Угол приема >4°REF
Толщина оболочки/допуск 29,2 мм ±0,1 мм	Резьба оболочки Наружная резьба СМ1

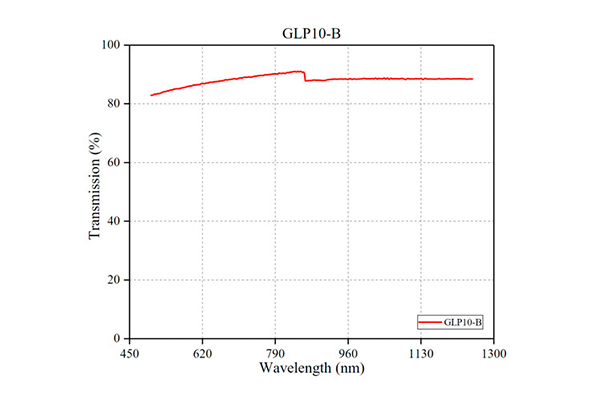

Кристаллическая поляризационная призма Глана Тейлора, лазерное качество α-BBO, диаметр корпуса 25,4 мм, чистая апертура 10 мм, рабочая длина волны 700–1100 нм

Материал оптического элемента Качество лазера α-BBO	Очистить апертуру Ø10мм
Рабочая длина волны 700 - 1100 нм	Чистота поверхности (царапины/ямки) 20/10 (снаружи/внутри), 60/40 (сбоку)
Разность переданного волнового фронта (@633 нм) λ/4, Φ8,5 мм	Плоскостность поверхности (при 633 нм) λ/4 (поверхность выхода/падения), 3λ (боковая поверхность), Φ8,5 мм
Коэффициент вымирания 100000:1	Структурный дизайн Структура воздушного зазора с высоким порогом повреждения
Отклонение луча <3 угловых минут	Диаметр корпуса/допуск Ø25,4 мм +0,0/-0,2 мм
Защитная пленка P-покрытие при 1064 нм	Угол приема >4°REF
Толщина оболочки/допуск 29,2 мм ±0,1 мм	Резьба оболочки Наружная резьба СМ1

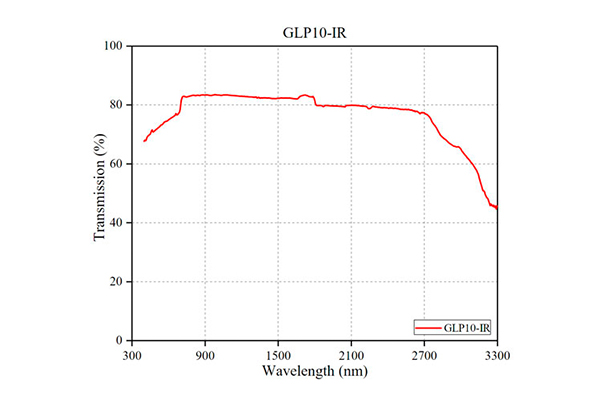

Кристаллическая поляризационная призма Gran Laser, качество лазера α-BBO, диаметр корпуса 25,4 мм, чистая апертура 10 мм, рабочая длина волны 700 нм-3,0 мкм.

Материал оптического элемента Качество лазера α-BBO	Очистить апертуру Ø10мм
Рабочая длина волны 700 нм-3,0 мкм	Чистота поверхности (царапины/ямки) 20/10 (снаружи/внутри), 60/40 (сбоку)
Разность переданного волнового фронта (@633 нм) λ/4, Φ8,5 мм	Плоскостность поверхности (при 633 нм) λ/4 (поверхность выхода/падения), 3λ (боковая поверхность), Φ8,5 мм
Коэффициент вымирания 100000:1	Структурный дизайн Структура воздушного зазора с высоким порогом повреждения
Отклонение луча <3 угловых минут	Диаметр корпуса/допуск Ø25,4 мм +0,0/-0,2 мм
Защитная пленка P-покрытие при 1064 нм	Угол приема >4°REF
Толщина оболочки/допуск 29,2 мм ±0,1 мм	Резьба оболочки Наружная резьба СМ1
