ZnSe окна

Инфракрасная оптика.

Инфракрасный диапазон длин волн означает диапазон длин волн выше 700 нм, его можно разделить на четыре меньших спектра: ближний инфракрасный диапазон (NIR) в диапазоне 700–900 нм, коротковолновый инфракрасный диапазон (SWIR) в диапазоне 900–2300 нм, средневолновой инфракрасный диапазон (MWIR) в диапазоне 3000 нм -5000нм и длинноволновый инфракрасный (LWIR) на 8000нм-16000нм. Инфракрасная или ИК-оптика часто используется в инфракрасной спектроскопии прямого обзора (FLIR), инфракрасной спектроскопии с преобразованием Фурье (FTIR), визуализации SWIR, тепловизионном изображении и обнаружении MWIR и LWIR, а также лазерах CO2.

Photonics Cloud предлагает не только одиночные ИК-оптические линзы, ИК-оптические окна и куполообразные окна, но и собранные модули линз, предназначенные для тепловизионных камер MWIR (3-5 микро) и LWIR (8-12 микро). Доступны различные специальные материалы для инфракрасной оптики: германий, селенид цинка (ZnSe), сульфид цинка (ZnS), халькогенидное стекло, кремний, сапфир и фториды (CaF2, BaF2, MgF2 и LiF). Наши методы изготовления включают обычную полировку и алмазную токарную обработку, наши типы оптики включают плоскую поверхность, сферическую и асферическую поверхность оптики.

Инфракрасные оптические окна.

Оптические окна часто оптически прозрачны и используются для герметизации, разделения и защиты внутренних компонентов от внешней среды. Оптические и механические свойства — это два фактора, которые следует учитывать при выборе материалов подложки. Антиотражающее покрытие часто используется для улучшения характеристик передачи. Инфракрасные или ИК-окна широко используются в FTIR-спектроскопии, медицине, инспекции и безопасности промышленного электрооборудования, в военной обороне.

Photonics Cloud предлагает инфракрасные окна, работающие от 0,75 мкм до 20 мкм, различные материалы подложки готовы на ваш выбор: германий (Ge), кремний (Si), селенид цинка (ZnSe), сапфир, фторид кальция (CaF2), фторид бария (BaF2), сульфид цинка (ZnS) и т. д., а также варианты просветляющего(AR) покрытия: широкополосное просветляющее покрытие (BBAR), длинноволновое антибликовое покрытие и твердое алмазоподобное углеродное покрытие (DLC) для применения в суровых условиях. Предлагаются как готовые, так и изготовленные на заказ инфракрасные окна.

ZnSe окна.

• Максимальный диаметр 200 мм
• CVD ZnSe, выращенный в США
• Широкий диапазон длин волн от 600 до 16 000 нм и низкое ИК-поглощение
• Низкая хроматическая дисперсия
• Варианты покрытия: AR@3-5 мкм, AR@8-12 мкм, BBAR@3-12 мкм

Окна из селенида цинка (ZnSe) отлично подходят для различных ИК-приложений благодаря их впечатляюще широкому диапазону длин волн от 600 до 16000 нм и низкому поглощению ИК-излучения. ZnSe также обладает высокой термостойкостью и низкой хроматической дисперсией, что делает окна из ZnSe идеальными для мощных CO2-лазеров и тепловизионных камер. Кроме того, материал относительно мягкий и чувствительный, поэтому его не рекомендуется использовать в экстремальных условиях. При очистке, обращении и монтаже необходимо соблюдать особую осторожность.

Photonics Cloud предлагает окна, изготовленные из CVD (химического осаждения из паровой фазы) ZnSe, выращенного в США с высокой чистотой. Поскольку ZnSe также имеет высокий показатель преломления (около 2,4), который обычно требует антибликового покрытия для достижения высокого коэффициента пропускания, в компании предусмотрены различные варианты покрытия (AR/BBAR). Максимальный диаметр составляет 200 мм, а прозрачная апертура превышает 90%.

Характеристики:

Физические и оптические свойства:

Кривые:

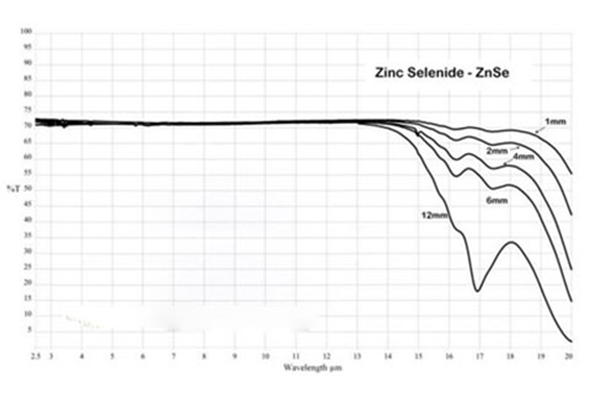

1. Кривая пропускания окон ZnSe без покрытия

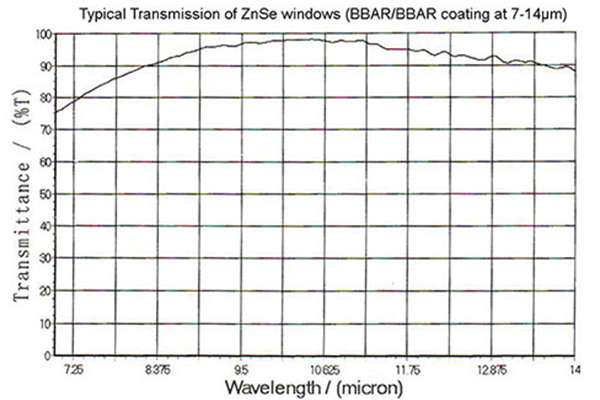

2. Кривая пропускания окон ZnSe с покрытием BBAR/BBAR
