Окна фторида кальция (CaF2)

Инфракрасная оптика.

Инфракрасный диапазон длин волн означает диапазон длин волн выше 700 нм, его можно разделить на четыре меньших спектра: ближний инфракрасный диапазон (NIR) в диапазоне 700–900 нм, коротковолновый инфракрасный диапазон (SWIR) в диапазоне 900–2300 нм, средневолновой инфракрасный диапазон (MWIR) в диапазоне 3000 нм -5000нм и длинноволновый инфракрасный (LWIR) на 8000нм-16000нм. Инфракрасная или ИК-оптика часто используется в инфракрасной спектроскопии прямого обзора (FLIR), инфракрасной спектроскопии с преобразованием Фурье (FTIR), визуализации SWIR, тепловизионном изображении и обнаружении MWIR и LWIR, а также лазерах CO2.

Photonics Cloud предлагает не только одиночные ИК-оптические линзы, ИК-оптические окна и куполообразные окна, но и собранные модули линз, предназначенные для тепловизионных камер MWIR (3-5 микро) и LWIR (8-12 микро). Доступны различные специальные материалы для инфракрасной оптики: германий, селенид цинка (ZnSe), сульфид цинка (ZnS), халькогенидное стекло, кремний, сапфир и фториды (CaF2, BaF2, MgF2 и LiF). Наши методы изготовления включают обычную полировку и алмазную токарную обработку, наши типы оптики включают плоскую поверхность, сферическую и асферическую поверхность оптики.

Инфракрасные оптические окна.

Оптические окна часто оптически прозрачны и используются для герметизации, разделения и защиты внутренних компонентов от внешней среды. Оптические и механические свойства — это два фактора, которые следует учитывать при выборе материалов подложки. Антиотражающее покрытие часто используется для улучшения характеристик передачи. Инфракрасные или ИК-окна широко используются в FTIR-спектроскопии, медицине, инспекции и безопасности промышленного электрооборудования, в военной обороне.

Photonics Cloud предлагает инфракрасные окна, работающие от 0,75 мкм до 20 мкм, различные материалы подложки готовы на ваш выбор: германий (Ge), кремний (Si), селенид цинка (ZnSe), сапфир, фторид кальция (CaF2), фторид бария (BaF2), сульфид цинка (ZnS) и т. д., а также варианты просветляющего(AR) покрытия: широкополосное просветляющее покрытие (BBAR), длинноволновое антибликовое покрытие и твердое алмазоподобное углеродное покрытие (DLC) для применения в суровых условиях. Предлагаются как готовые, так и изготовленные на заказ инфракрасные окна.

Окна фторида кальция (CaF2).

• Максимальный диаметр 200 мм
• Диапазон передачи от 0,18 мкм до 8,0 мкм
• Высокая скорость передачи в УФ, видимой и инфракрасной областях
• Высокий порог повреждения и низкая хроматическая аберрация
• Области применения: спектроскоп, тепловидение, флуоресцентное изображение, эксимерный лазер и т.д.

Окна из фторида кальция (CaF2), обладающие высоким средним коэффициентом пропускания в диапазоне длин волн от глубокого УФ до ближнего ИК (180 нм-8 мкм) и низким коэффициентом поглощения, пригодны для применения в УФ, видимом и ИК диапазонах. CaF2 имеет низкую хроматическую аберрацию по сравнению с другими ИК-материалами, поэтому материал обладает большими функциональными возможностями изображения. Фторид кальция также обладает такими преимуществами, как высокий порог повреждения и химическая стойкость. Его дисперсия групповой скорости (GVD) является самой низкой среди ИК-передатчиков, поэтому CaF2 также рекомендуется для фемтосекундных ИК-систем.

Предлагаем окна из фторида кальция с защитным покрытием и сборные окна с металлическими держателями. Эти продукты необходимы для спектроскопов или флуоресцентных / тепловизионных изображений, непокрытые оконные подложки отлично подходят для эксимерного лазера.

Характеристики:

Физические и оптические свойства:

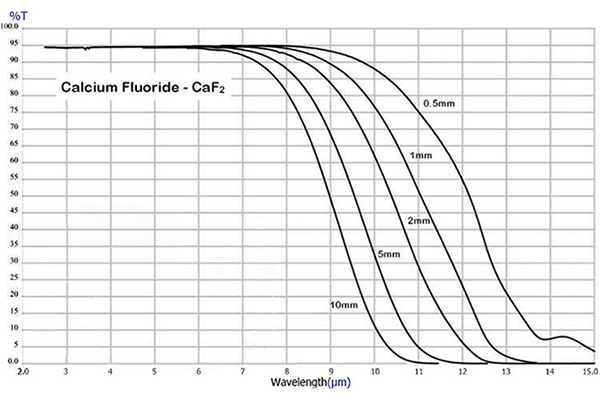

Техническая визуализация: кривая пропускания окон CaF2 различной толщины.
