Модель без покрытия |
Тип покрытия |
|
|
материал |
BK7 |
|
|
диаметр |
Ø1 дюйм (25,4 мм) |
|
|
показатель преломления |
ne=1,519 |
|
|
длина волны |
200~2000 нм |
400-700 нм |
|
Коэффициент пропускания |
80%-85% |
90% |
|
Эффективный калибр |
90% |
80% |
|
Качество поверхности |
40-60 |
20-40 |
|

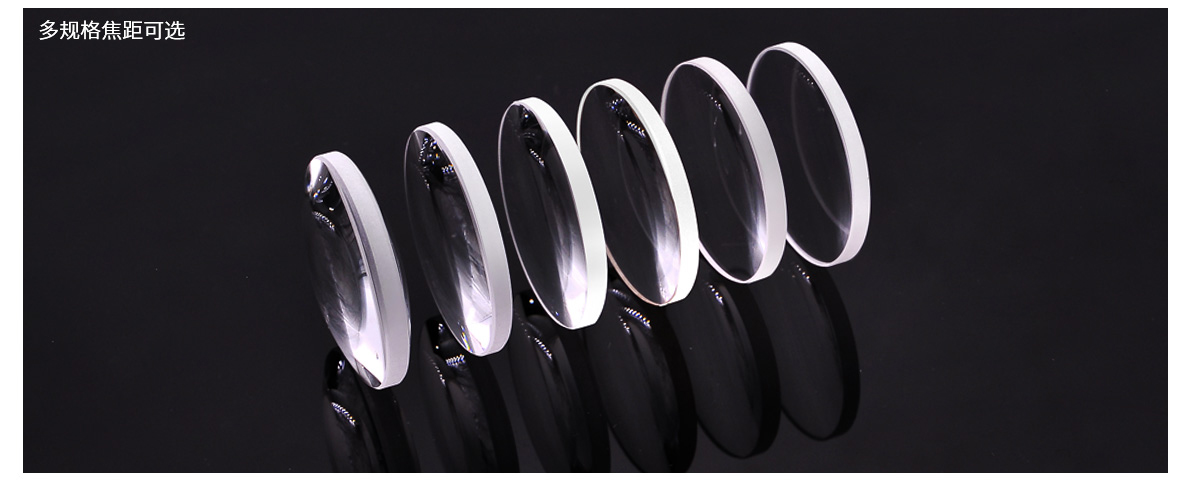

модель |
параметр |
|
OLB-I1-26,5П(М) | f26.5; te1.8; tc8.4; fb23.6; '＜1 |
|
|
OLB-I1-50,8P(M) | f50.8; te1.9; tc5.1; fb49.2; '＜1 |
|
|
OLB-I1-70,7P(M) | f70.7; te1.9; tc4.1; fb69.3; '＜1 |
|
|
OLB-I1-100,6P(M) | f100.6; te1.9; tc3,5; fb99.4; '＜1 |
|
|
OLB-I1-150,5 P(M) | f150.5; te2.0; tc3,0; fb149.5; '＜1 |
|
|
OLB-I1-200,5 P(M) | f200.5; te2.0; tc2,8; fb199.6; '＜1 |
|
|

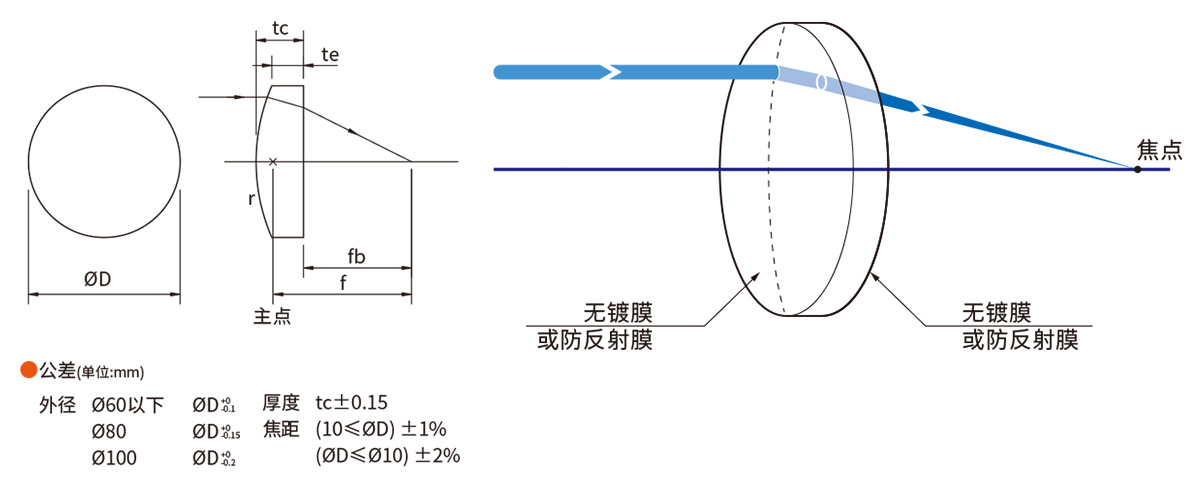

* Наружный диаметр: OD; фокусное расстояние: f; Толщина кромки: te; толщина центра: tc; Заднее фокусное расстояние: fb; эксцентриситет:'; единица измерения: мм； |
|
Техническое описание:
Линза с выпуклыми поверхностями с обеих сторон, которая эффективно преломляет свет в небольшом пространстве и может собирать много света.Он используется для концентрации коллимированного света на как можно более коротком расстоянии или для сбора как можно большего количества света от точечного источника света.
У некоторых тонких линз по краям имеются пожелтевшие участки. Поскольку окантовка линзы слишком тонкая и толстая, это повлияет на срок службы и эксплуатационные характеристики линзы, поэтому окантовка отсутствует.Это не мешает нормальному использованию линз и не является проблемой качества.

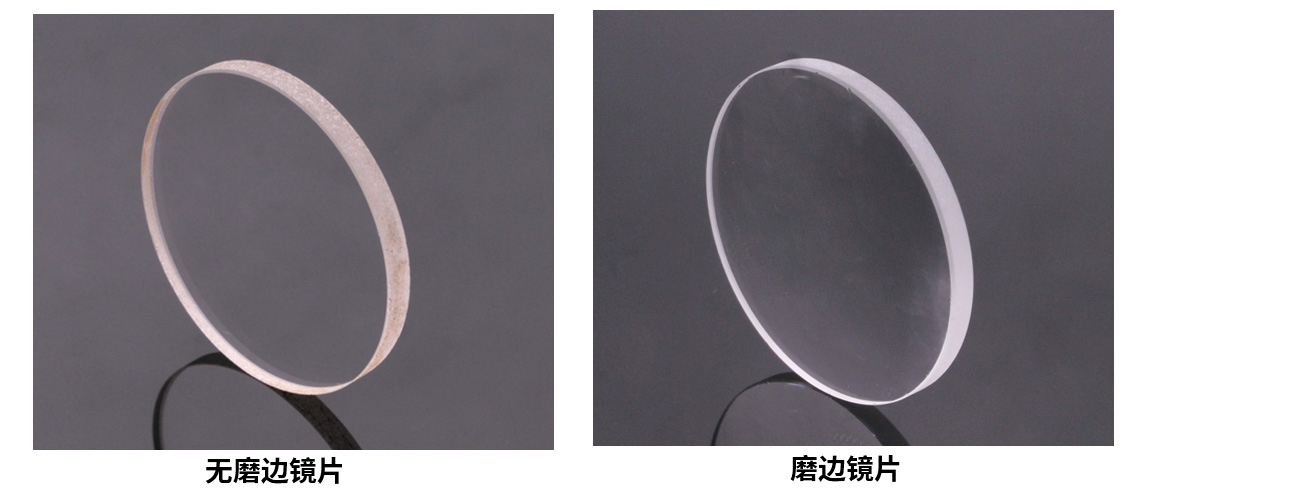

-Линзы без окантовки
Окантовки нет, а края немного пожелтели. Это нормальное явление и не влияет на использование. Он прочный и долговечный.
-Окантовочные линзы
Передняя часть кромки и острые углы стерты. На ощупь она приятная, прочная и долговечна.

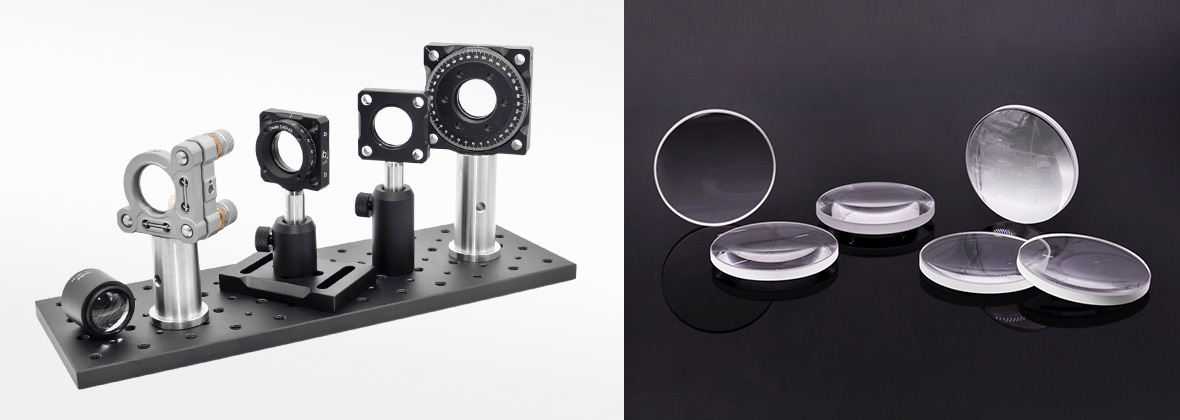

Сборка:

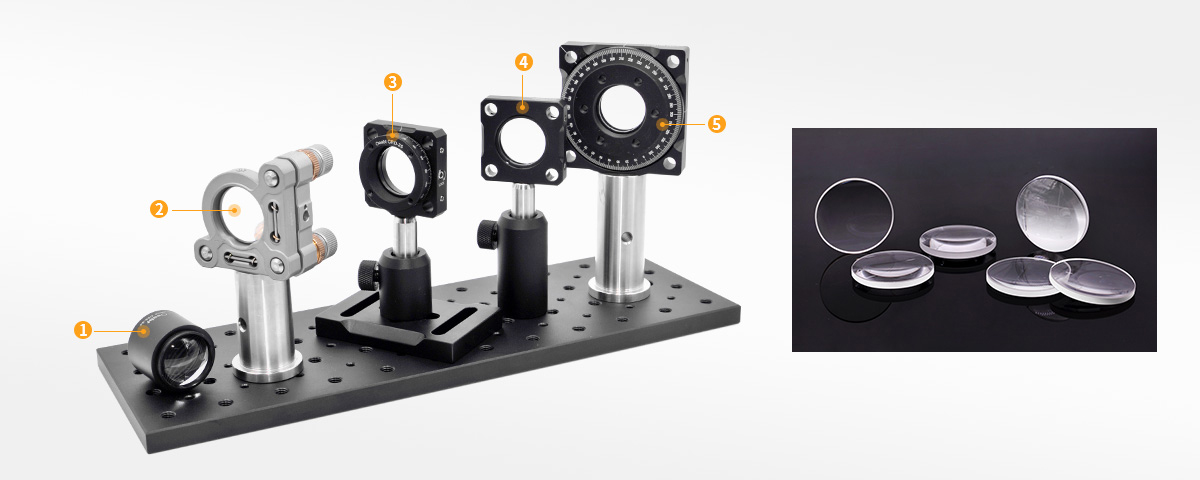

Пример применения:
Модель OLB-I1-70.7P
Описание продукта
Фокусное расстояние f:70.7mm;
толщина кромки te: 1,9 мм;
толщина центра tc: 4,1 мм;
заднее фокусное расстояние fbb: 69,3 мм;
эксцентриситет': <3；
Модель OLB-I1-100.6P
Описание продукта
Фокусное расстояние f: 100,6 мм;
толщина края te: 1,9 мм;
толщина центра tc: 3,5 мм;
заднее фокусное расстояние fb: 99,4 мм;
эксцентриситет': <3；
Модель OLB-I1-150.5P
Описание продукта
Фокусное расстояние f: 150,5 мм;
толщина кромки te: 2,0 мм;
толщина центра tc: 3,0 мм;
заднее фокусное расстояние fb: 149,5 мм;
эксцентриситет': <3；
Модель OLB-I1-200.5P
Описание продукта
Фокусное расстояние f: 200,5 мм;
толщина кромки te: 2,0 мм;
толщина центра tc: 2,8 мм;
заднее фокусное расстояние fb: 199,6 мм;
эксцентриситет': <3；
Модель OLB-I1-26.5PM
Описание продукта
Фокусное расстояние f: 26,5 мм;
толщина кромки te: 1,8 мм;
толщина центра tc: 8,4 мм;
заднее фокусное расстояние fb: 23,6 мм;
эксцентриситет': <1；
Модель OLB-I1-50.8PM
Описание продукта
Фокусное расстояние f: 50,8 мм;
толщина края te: 1,9 мм;
толщина центра tc: 5,1 мм;
заднее фокусное расстояние fb: 49,2 мм;
эксцентриситет': <1；
Модель OLB-I1-70.7PM
Описание продукта
Фокусное расстояние f:70.7mm;
толщина кромки te: 1,9 мм;
толщина центра tc: 4,1 мм;
заднее фокусное расстояние fbb: 69,3 мм;
эксцентриситет': <3；
Модель OLB-I1-100.6PM
Описание продукта
Фокусное расстояние f: 100,6 мм;
толщина края te: 1,9 мм;
толщина центра tc: 3,5 мм;
заднее фокусное расстояние fb: 99,4 мм;
эксцентриситет': <3；
Модель OLB-I1-150.5PM
Описание продукта
Фокусное расстояние f: 150,5 мм;
толщина кромки te: 2,0 мм;
толщина центра tc: 3,0 мм;
заднее фокусное расстояние fb: 149,5 мм;
эксцентриситет': <3；
Модель OLB-I1-200.5PM
Описание продукта
Фокусное расстояние f: 200,5 мм;
толщина кромки te: 2,0 мм;
толщина центра tc: 2,8 мм;
заднее фокусное расстояние fb: 199,6 мм;
эксцентриситет': <3；
