- Вогнутые линзы не могут собирать свет сами по себе и не могут формировать реальное изображение.Пожалуйста, используйте его в сочетании с выпуклой линзой；
- Свет, излучаемый плосковогнутой линзой, является направленным.Обязательно подавайте параллельный свет с вогнутой стороны; в противном случае сферическая аберрация увеличится и оптические характеристики оптической системы могут снизиться.；
- При использовании высокоэнергетического импульсного лазера из-за отраженного света от вогнутой поверхности после накопления в сфокусированном пятне на оптическом тракте может появиться вспышка.При использовании специального корпуса импульсного лазера, пожалуйста, вводите лазер сбоку от плоскости.；
- Внешние кромки вогнутой поверхности обрабатываются с фаской, поэтому иногда толщина кромки (te) будет меньше расчетного значения.Пожалуйста, используйте плоскую сторону обратной стороны в качестве стандартной；
- Указан номер модели вогнутой линзы ”N".Модель без покрытия: N в конце модели; модель с покрытием: NM в конце модели；
- Серия сферических линз включает плосковыпуклые линзы, плосковогнутые линзы, двояковыпуклые линзы и двояковыпуклые линзы. Доступны четыре типа сферических линз.；
Плоско-вогнутая линза имеет простую форму. Она может рассеивать и коллимировать лазер. Вогнутая линза не может собирать свет сама по себе и не может формировать реальное изображение. В сочетании с выпуклой линзой ее можно использовать для увеличения диаметра луча и расширения зоны освещения загорающегося источника света.
|
Модель без покрытия |
Тип покрытия |
|
|
материал |
BK7 |
|
|
диаметр |
Ø1 дюйм (25,4 мм) |
|
|
показатель преломления |
ne=1,519 |
|
|
длина волны |
200~2000 нм |
400-700 нм |
|
Коэффициент пропускания |
80%-85% |
90% |
|
Эффективный калибр |
90% |
80% |
|
Качество поверхности |
40-60 |
20-40 |
|
модель |
параметр |
|
OLB-I1-30N (M) | f-30; te8.6; tc2.0; fb-31.3; '＜1 |
|
|
(М)OLB-I1-50N | f-50; te5.3; tc2.0; fb-51.3; '＜1 |
|
|
(М)OLB-I1-70N | f-70; te4.3; tc2.0; fb-51.3; '＜1 |
|
|
(М)OLB-I1-100N | f-100; te3.6; tc2.0; fb-101.3; '＜1 |
|
|
(М)OLB-I1-150N | f-150; te3.6; tc2.0; fb- 151.3; '＜1 |
|
|
(М)OLB-I1-200N | f-200; te2.8; tc2.0; fb- 151.3; '＜1 |
|
|

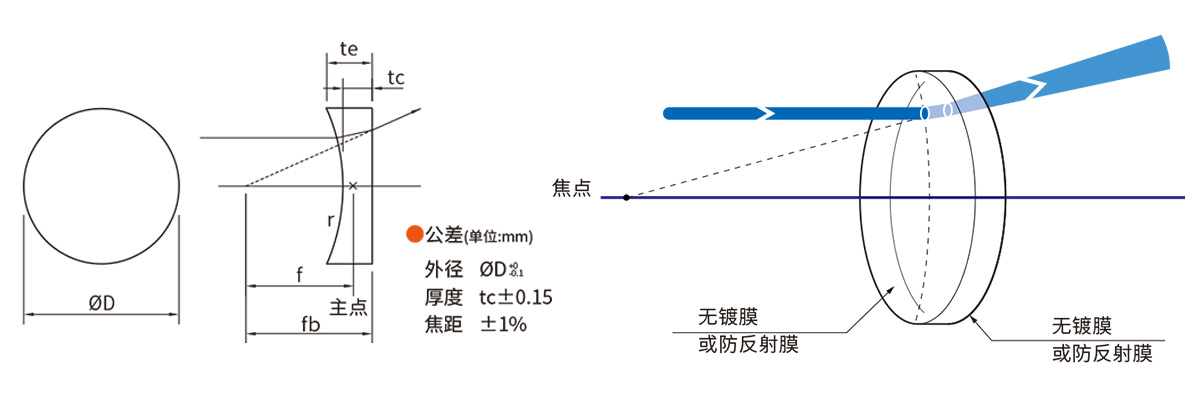

* Наружный диаметр: OD; фокусное расстояние: f; Толщина кромки: te; толщина центра: tc; Заднее фокусное расстояние: fb; эксцентриситет:'; единица измерения: мм； |
|
Техническое описание:
Плоско-вогнутая линза имеет простую форму, которая может рассеивать и коллимировать лазер. Вогнутая линза не может собирать свет сама по себе и не может формировать реальное изображение;
в сочетании с выпуклой линзой ее можно использовать для увеличения диаметра луча и расширения зоны освещения освещаемого источника света.

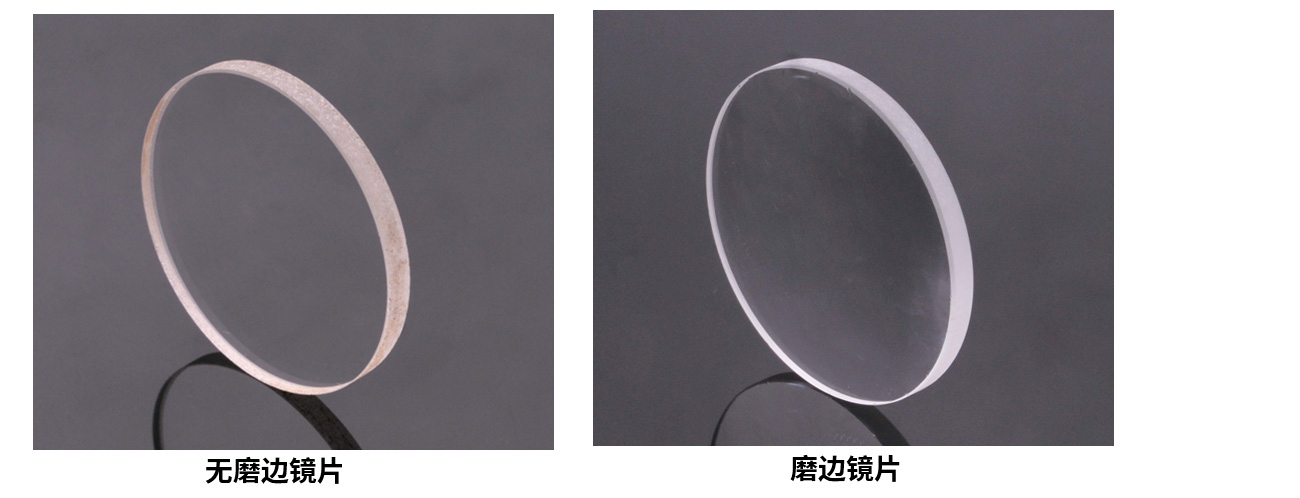

У некоторых тонких линз по краям имеются пожелтевшие участки. Поскольку окантовка линзы слишком тонкая и толстая, это повлияет на срок службы и эксплуатационные характеристики линзы, поэтому окантовка отсутствует.Это не мешает нормальному использованию линз и не является проблемой качества.
-Линзы без окантовки
Окантовки нет, а края немного пожелтели. Это нормальное явление и не влияет на использование. Он прочный и долговечный.
-Окантовочные линзы
Передняя часть кромки и острые углы стерты. На ощупь она приятная, прочная и долговечна.

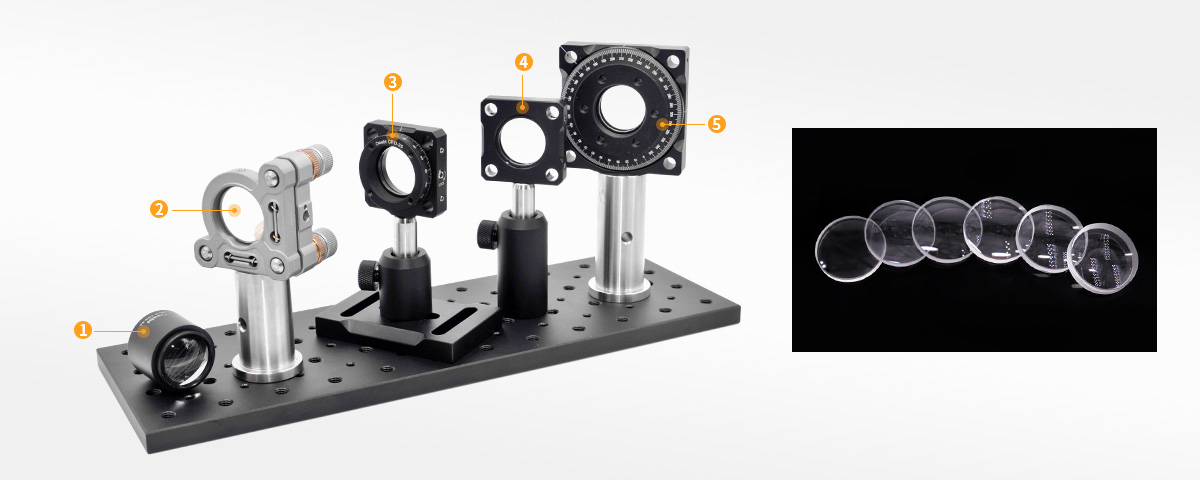

Сборка:

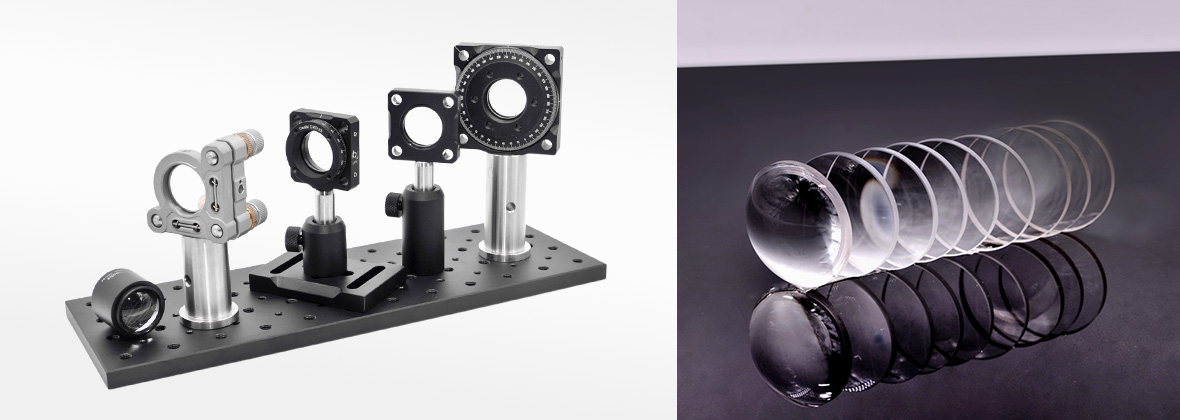

Пример применения:
Модель OLB-I1-30N
Описание продукта
Фокусное расстояние f: -30 мм;
толщина кромки te: 8,6 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -31,3 мм;
эксцентриситет': <3；
Модель OLB-I1-50N
Описание продукта
Фокусное расстояние f: -50 мм;
толщина кромки te: 5,3 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -51,3 мм;
эксцентриситет': <3；
Модель OLB-I1-70N
Описание продукта
Фокусное расстояние f: -70 мм;
толщина кромки te: 4,3 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -71,3 мм;
эксцентриситет': <3；
Модель OLB-I1-100N
Описание продукта
Фокусное расстояние f: -100 мм;
толщина кромки te: 3,6 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -101,3 мм;
эксцентриситет': <3；
Модель OLB-I1-150N
Описание продукта
Фокусное расстояние f: -150 мм;
толщина кромки te: 3,0 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -151,3 мм;
эксцентриситет': <3；
Модель OLB-I1-200N
Описание продукта
Фокусное расстояние f: -200 мм;
толщина кромки te: 2,8 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -201,3 мм;
эксцентриситет': <3；
Модель OLB-I1-30NM
Описание продукта
Фокусное расстояние f: -30 мм;
толщина кромки te: 8,6 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -31,3 мм;
эксцентриситет': <3；
МодельOLB-I1-50NM
Описание продукта
Фокусное расстояние f: -50 мм;
толщина кромки te: 5,3 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -51,3 мм;
эксцентриситет': <3；
МодельOLB-I1-70NM
Описание продукта
Фокусное расстояние f: -70 мм;
толщина кромки te: 4,3 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -71,3 мм;
эксцентриситет': <3；
Модель OLB-I1-100NM
Описание продукта
Фокусное расстояние f: -100 мм;
толщина кромки te: 3,6 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -101,3 мм;
эксцентриситет': <3；
Модель OLB-I1-150NM
Описание продукта
Фокусное расстояние f: -150 мм;
толщина кромки te: 3,0 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -151,3 мм;
эксцентриситет': <3；
Модель OLB-I1-200NM
Описание продукта
Фокусное расстояние f: -200 мм;
толщина кромки te: 2,8 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -201,3 мм;
эксцентриситет': <3；
