Объектив не может собирать свет сам по себе и не может формировать реальное изображение. Пожалуйста, используйте его в сочетании с выпуклой линзой；
Линзы с выпуклыми поверхностями с обеих сторон, которые эффективно преломляют свет в небольшом пространстве и могут собирать много света. Может расширить зону облучения осветительного прибора；
При использовании высокоэнергетического импульсного лазера из-за отраженного света от вогнутой поверхности после накопления в сфокусированном пятне на оптическом тракте может появиться вспышка. При использовании импульсных лазеров, пожалуйста, используйте плосковогнутую линзу；
Внешние края вогнутой поверхности скошены, поэтому иногда толщина кромок (te) будет меньше расчетного значения.；
Указан номер модели вогнутой линзы ”N". Модель без покрытия: N в конце модели; модель с покрытием: NM в конце модели；
Серия сферических линз включает плосковыпуклые линзы, плосковогнутые линзы, двояковыпуклые линзы и двояковыпуклые линзы. Доступны четыре типа сферических линз.；
Двойная вогнутая линза имеет простую форму. Она может рассеивать и коллимировать лазер. Вогнутая линза не может собирать свет сама по себе и не может формировать реальное изображение. В сочетании с выпуклой линзой ее можно использовать для увеличения диаметра луча и зоны освещения освещаемого объекта.
|
|
Модель без покрытия |
Тип покрытия |
|
материал |
BK7 |
|
|
диаметр |
Ø1 дюйм (25,4 мм) |
|
|
показатель преломления |
ne=1,519 |
|
|
длина волны |
200~2000 нм |
400-700 нм |
|
Коэффициент пропускания |
80%-85% |
90% |
|
Эффективный калибр |
90% |
80% |
|
Качество поверхности |
40-60 |
20-40 |
|

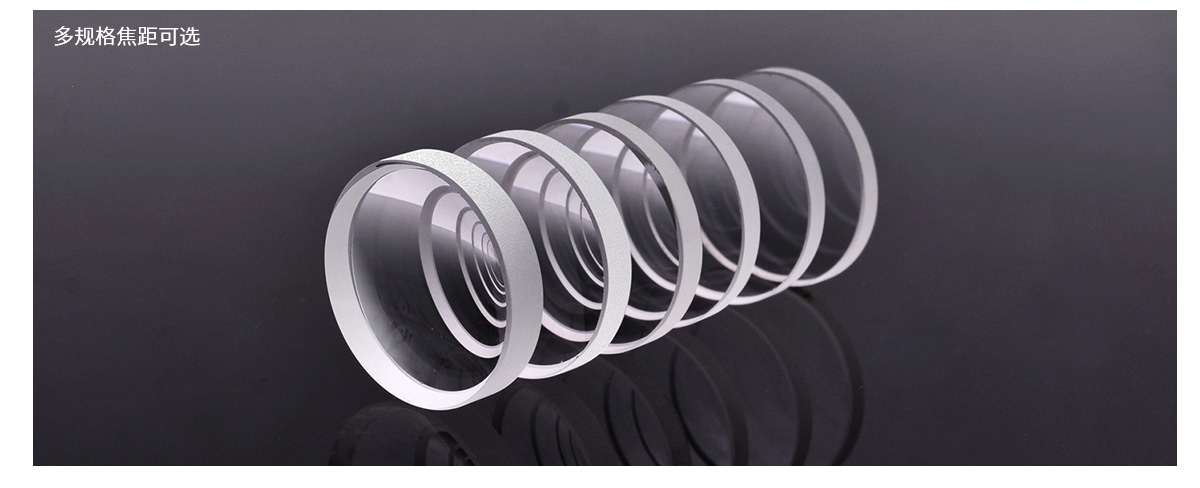

модель |
параметр |
|
OLB-I1-24,7Н (М) | f2-24,7; te8.6; tc2.0; fb-25,4; '＜1 |
|
|
OLB-I1-49,7Н(М) | f-49,7; te5.2; tc2.0; fb-50,4; '＜1 |
|
|
OLB-I1-69,7Н(М) | f-69,7; te4.2; tc2.0; fb-70,4; '＜1 |
|
|
OLB-I1-99,7Н(М) | f-99,7; te3.6; tc2.0; fb-100,4; '＜1 |
|
|
OLB-I1-149,7Н(М) | f-149,7; te3.0; tc2.0; fb-150,4; '＜1 |
|
|
OLB-I1-199,7Н (М)|f-199,7; te2.8; tc2.0; fb-200,4; '＜1 |
|
|

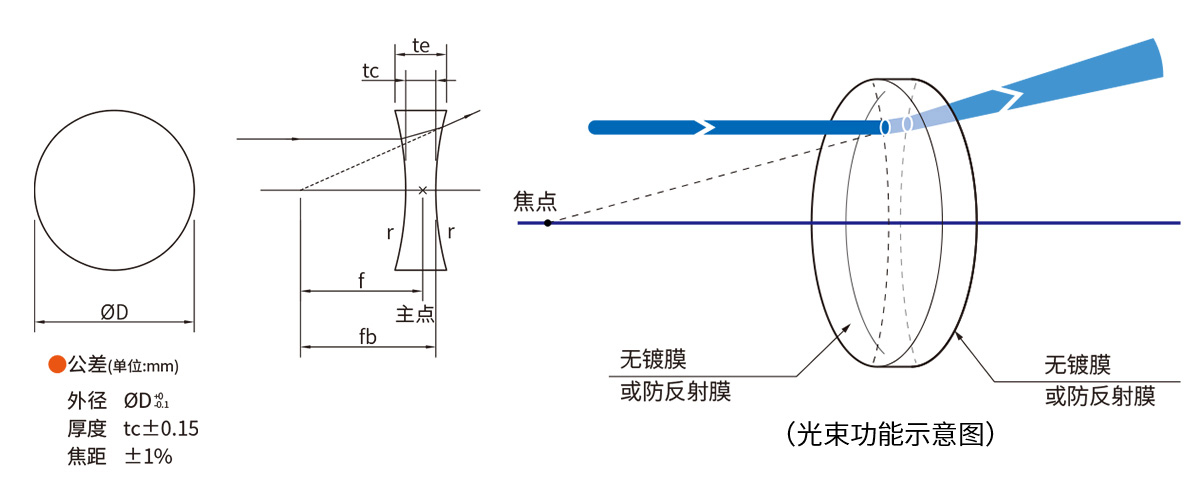

* Наружный диаметр: OD; фокусное расстояние: f; Толщина кромки: te; толщина центра: tc; Заднее фокусное расстояние: fb; эксцентриситет:'; единица измерения: мм； |
|
Техническое описание:
Двойная вогнутая линза имеет простую форму, которая может рассеивать и коллимировать лазер. Вогнутая линза не может собирать свет сама по себе и не может формировать реальное изображение;
в сочетании с выпуклой линзой ее можно использовать для увеличения диаметра луча и расширения зоны освещенности подсвечиваемого источника света.

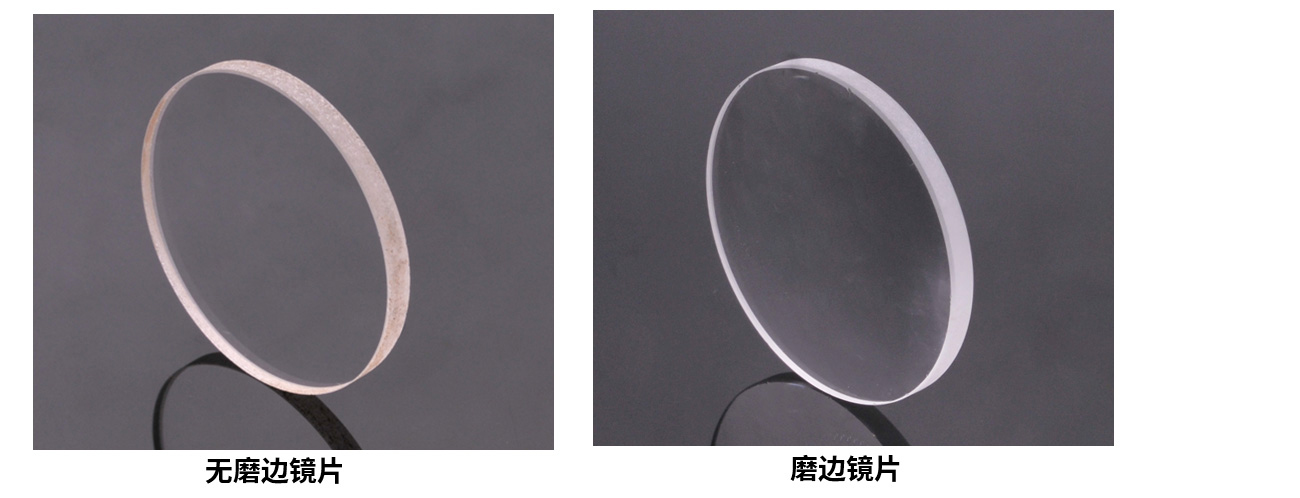

У некоторых тонких линз по краям имеются пожелтевшие участки. Поскольку окантовка линзы слишком тонкая и толстая, это повлияет на срок службы и эксплуатационные характеристики линзы, поэтому окантовка отсутствует. Это не мешает нормальному использованию линз и не является проблемой качества.
-Линзы без окантовки
Окантовки нет, а края немного пожелтели. Это нормальное явление и не влияет на использование. Он прочный и долговечный.
-Окантовочные линзы
Передняя часть кромки и острые углы стерты. На ощупь она приятная, прочная и долговечна.

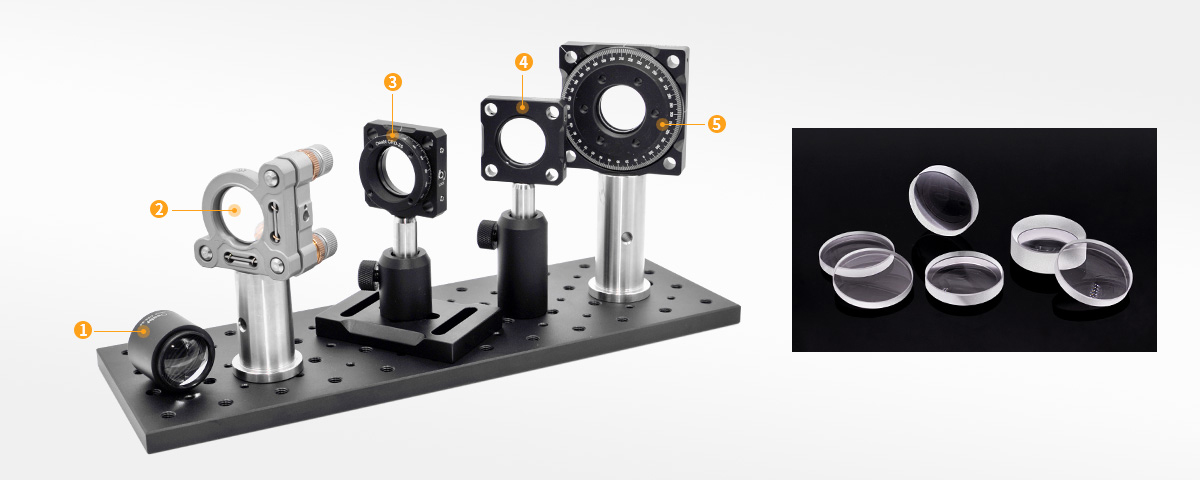

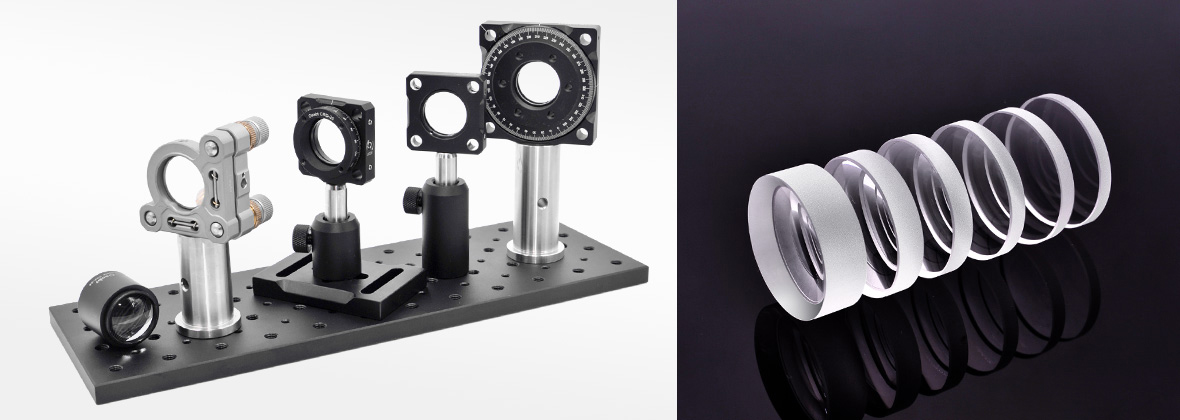

Сборка:
Пример применения:
Модель OLB-I1-24.7N
Описание продукта:
Фокусное расстояние f: -24,7 мм;
толщина края te: 8,6 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -25,4 мм;
эксцентриситет': <3；
Модель OLB-I1-49.7N
Описание продукта:
Фокусное расстояние f: -49,7 мм;
толщина края te: 5,2 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -50,4 мм;
эксцентриситет': <3；
Модель OLB-I1-69.7N
Описание продукта:
Фокусное расстояние f: -69,7 мм;
толщина края te: 4,2 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -70,4 мм;
эксцентриситет': <3；
Модель OLB-I1-99.7N
Описание продукта:
Фокусное расстояние f: -99,7 мм;
толщина края te: 3,6 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -100,4 мм;
эксцентриситет': <3；
Модель OLB-I1-149.7N
Описание продукта
Фокусное расстояние f: -149,7 мм;
толщина края te: 3,0 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -150,4 мм;
эксцентриситет': <3；
Модель OLB-I1-199.7N
Описание продукта:
Фокусное расстояние f: -199,7 мм;
толщина края te: 2,8 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -200,4 мм;
эксцентриситет': <3；
Модель OLB-I1-24,7 НМ
Описание продукта:
Фокусное расстояние f: -24,7 мм;
толщина края te: 8,6 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -25,4 мм;
эксцентриситет': <3；
Модель OLB-I1-49,7 НМ
Описание продукта:
Фокусное расстояние f: -49,7 мм;
толщина края te: 5,2 мм;
толщина центра tc: 2,0 мм;
Заднее фокусное расстояние fb: -50,4 мм;
эксцентриситет': <3；
Модель OLB-I1-69,7 НМ
Описание продукта
Фокусное расстояние f: -69,7 мм;
толщина края te: 4,2 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -70,4 мм;
эксцентриситет': <3；
Модель OLB-I1-99,7 НМ
Описание продукта:
Фокусное расстояние f: -99,7 мм;
толщина края te: 3,6 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -100,4 мм;
эксцентриситет': <3；
Модель OLB-I1-99,7 НМ
Описание продукта:
Фокусное расстояние f: -99,7 мм;
толщина края te: 3,6 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -100,4 мм;
эксцентриситет': <3；
Модель OLB-I1-149,7 НМ
Описание продукта:
Фокусное расстояние f: -149,7 мм;
толщина края te: 3,0 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -150,4 мм;
эксцентриситет': <3；
Модель OLB-I1-199,7 НМ
Описание продукта:
Фокусное расстояние f: -199,7 мм;
толщина края te: 2,8 мм;
толщина центра tc: 2,0 мм;
заднее фокусное расстояние fb: -200,4 мм;
эксцентриситет': <3；
