Кремниевая плосковыпуклая линза

United Optical Technology (Beijing) Co., Ltd является стандартным поставщиком оптических компонентов в Китае и может предоставить вам различные оптические стекла (такие как K9, BK7, B270 и т.д.), оптические кристаллы (такие как фторид кальция, плавленый кварц, сапфир, селенид цинка, сульфид цинка и др.) материалы линз, светоделителей, призм, окон, фильтров, зеркал, решеток и других оптических компонентов. Оптические компоненты играют роль сходящегося/расходящегося света, разделения луча, уменьшения рассеянного света, отбора света, отражения света и расхождения луча на оптическом пути. Эти оптические компоненты широко используются в образовании и научных исследованиях, лазерной обработке, промышленной автоматизации, науках о жизни, машинном зрении, оптической связи, полупроводниках и других смежных областях или отраслях.
United Optics имеет большой ассортимент стандартных продуктов, которые могут осуществлять точечные поставки оптических компонентов; у нас есть производственные предприятия в Куньмине, Юньнани, Чанчуне, Цзилине, Цзиньчжоу, Ляонине, Чунцине и других местах с высокоточной обработкой и тестированием. Оборудование с прецизионной обработкой. Возможность настройки по запросу может настраивать производство и обработку различных высокоточных оптических компонентов в соответствии с вашими конкретными потребностями и приложениями, а также может предоставлять различные услуги по нанесению оптических покрытий для ваших оптических компонентов.

Линзы.

Линзы можно разделить на плосковыпуклые линзы (PCX), плосковогнутые линзы (PCV), двояковыпуклые линзы (DCX), двояковыпуклые линзы (DCV), менисковые линзы, плосковыпуклые цилиндрические линзы, плосковогнутые цилиндрические линзы, асферические линзы, ахроматические линзы, линзы с двойным склеиванием и т.д. В соответствии с их формой и функцией. Линзы обладают эффектом концентрации света, рассеивания света и формирования луча в оптическом тракте. Плосковыпуклые линзы (PCX) / двояковыпуклые линзы (DCX) отражают свет; плосковогнутые линзы (PCV) / двояковыпуклые линзы (DCV) рассеивают свет; асферические линзы имеют тот же эффект, что и двойные линзы. Склеенные линзы или группы линз в оптическом тракте, которые могут корректировать осевые аберрации, такие как сферические аберрации, хроматические аберрации и т.д.; Ахроматические линзы имеют эффект коррекции хроматических аберраций.
United Optics может предоставить линзы из материалов оптического стекла (таких как K9, BK7, B270 и т.д.) для применения в видимом диапазоне спектра, а также линзы из материалов оптического кристалла (таких как селенид цинка, сульфид цинка, фторид кальция, плавленый кремнезем и т.д.) для ближнего инфракрасного /применение в ультрафиолетовом диапазоне спектра. Изделия с линзами широко используются в оптической визуализации, лазерном обнаружении, оптических коммуникациях, науках о жизни, оптическом освещении и других смежных областях. United Optics имеет на складе большое количество стандартных линз, которые могут поставляться со склада, а также различные оптические линзы, которые также могут быть настроены для вас в соответствии с вашими потребностями применения.

Плосковыпуклая линза.

Плосковыпуклые линзы (PCX) фокусируют параллельный свет в точку, которая является фокусом линзы. Он характеризуется положительным фокусным расстоянием, одна сторона которого плоская, а другая — выпуклая. При использовании выпуклая поверхность обычно обращена к падающему свету. Поскольку показатель преломления света, падающего с обеих сторон плосковыпуклой линзы, немного отличается, фокусное расстояние двух сторон также различно. Чтобы уменьшить сферическую аберрацию, луч должен падать с максимально изогнутая поверхность. Плосковыпуклые линзы обычно используются для наведения и фокусировки монохроматических источников света, сходящегося параллельного света или преобразования расходящихся точечных источников света в параллельный свет.

United Optics предлагает плосковыпуклые линзы без покрытия или с просветляющей пленкой, которые могут использоваться в различных частотных диапазонах. Варианты просветляющей пленки включают UV, VIS, NIR и SWIR. Это двустороннее покрытие, которое может значительно уменьшить отражение света на поверхности компонента и увеличить коэффициент пропускания плосковыпуклой линзы. United Optics предлагает плосковыпуклые линзы из различных материалов. Среди них подложка из оптического стекла K9 подходит для применения в видимом и ближнем инфракрасном диапазонах, германий, кремний, селенид цинка, фторид кальция и другие подложки подходят для применения в инфракрасном диапазоне, а плавленый кремнезем подходит для применения в ультрафиолетовом диапазоне.

Кремниевая плосковыпуклая линза.

Силиконовые плосковыпуклые линзы (PCX) представляют собой плосковыпуклые линзы на основе кремния.

Кремний является широко используемым материалом оптического стекла в инфракрасном диапазоне, полоса пропускания составляет 1,2-8,0 мкм, а кремний обладает высокой теплопроводностью. Его можно использовать в качестве подложки для различных оптических компонентов, таких как линзы, окна и т.д. Он часто используется в ближнем и среднем инфракрасном диапазонах, а также подходит для инфракрасного и терагерцового изображений, медицинских, военных и других целей. Плосковыпуклая линза фокусирует свет в одну точку. Он характеризуется положительным фокусным расстоянием, одна сторона плоская, а другая выпуклая. Обычно используется для наведения и фокусировки монохроматических источников света. Для использования поверните выпуклую сторону к падающему свету. Комбинация кремниевой плосковыпуклой линзы и других линз может использоваться в различных приложениях, таких как формирование луча, коллимация луча, расширение и уменьшение луча.
Силиконовые плосковыпуклые линзы United Optics предлагают линзы различных размеров и фокусных расстояний, продукты с покрытием и без покрытия, а также широкополосное просветляющее покрытие в диапазоне IR1 (инфракрасное излучение 3,0–5,0 мкм) для удовлетворения ваших различных потребностей в разных диапазонах. United Optics также может изготовить линзы с другими характеристиками в соответствии с вашими требованиями.

Материал: кремний

Ошибка диаметра: +0,0/-0,1 мм

Эффективная ошибка фокусировки: ±1%

Чистота поверхности: 60-40

Покрытие: см. список

Расчетная длина волны: 4 мкм

Ошибка толщины центра: ±0,2 мм

Ошибка центрирования объектива:<3 угловые минуты

Обратная сторона: 0,2 ммX45°

Все характеристики можно посмотреть в файле:

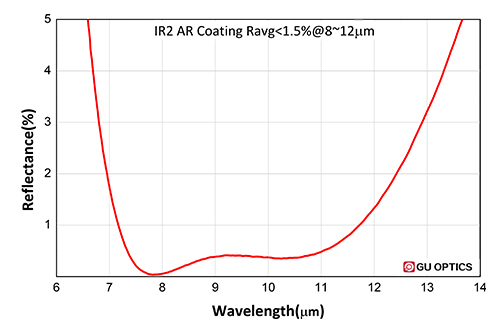

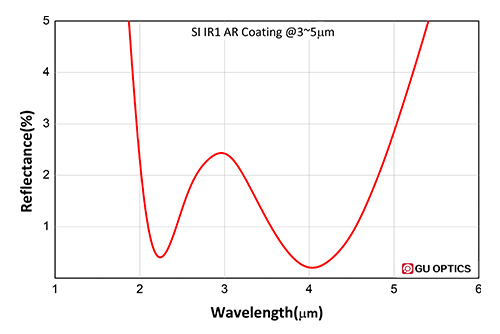

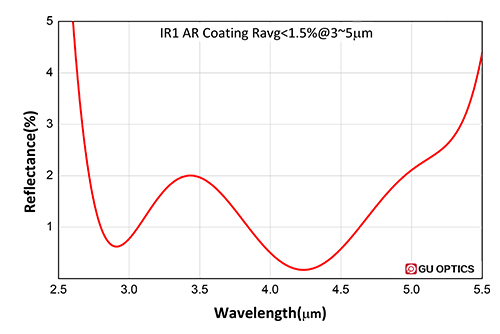

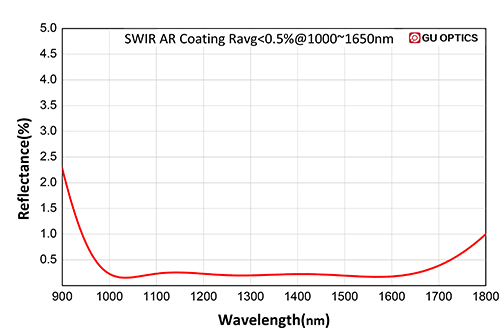

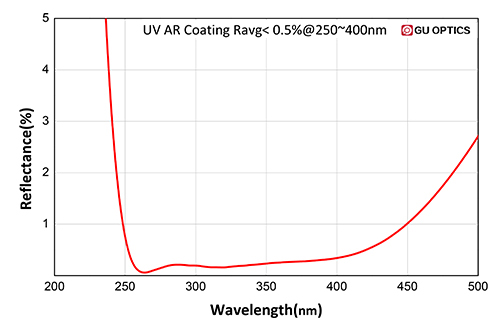

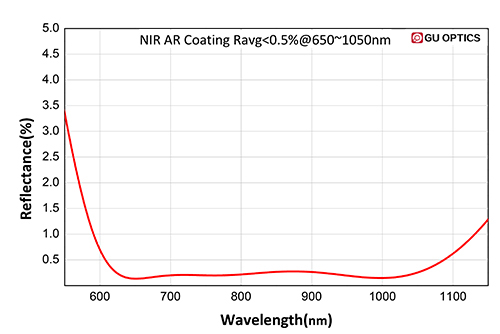

Спектральная кривая:

Видео посмотреть тут.
