- Оптический материал: N-BK7

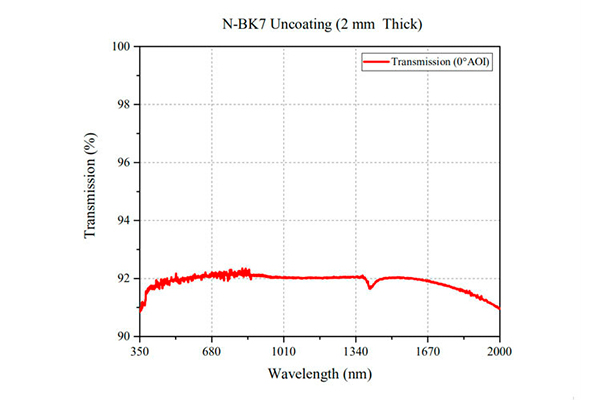

- Рабочая длина волны: 350 нм-2 мкм (без покрытия)

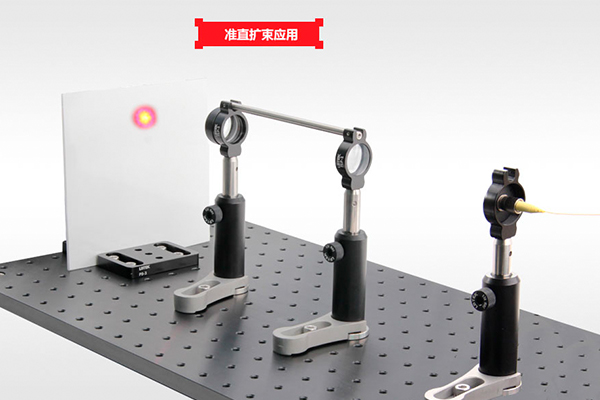

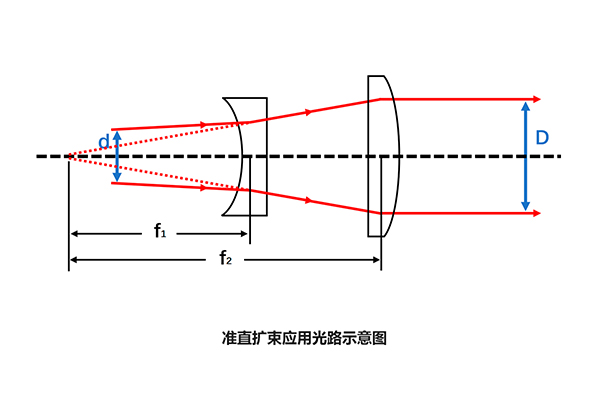

- Применение: визуализация, расширитель луча или уменьшение луча

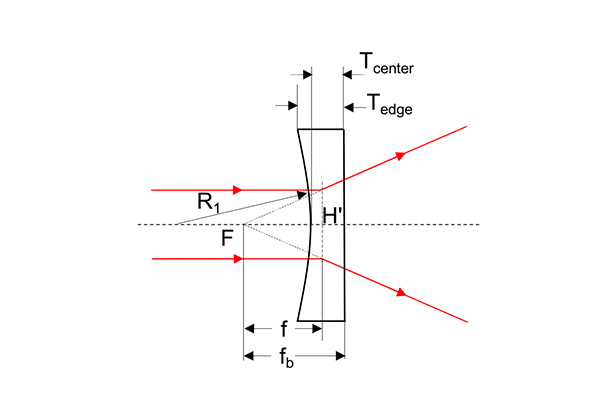

Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую стороны и имеют отрицательное фокусное расстояние. Обычно используется для коллимации луча, увеличения (уменьшения) фокусного расстояния или расширения (сжатия) изображения. Для получения меньшей сферической аберрации при коллимации падающего луча коллимированный пучок должен падать на вогнутую поверхность плосковогнутой линзы. N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. В дополнение к плосковогнутым линзам N-BK7, LBTEK также предлагает плосковогнутые линзы N-SF11, плавленого кварца и фторида кальция, поскольку N-SF11 имеет более низкое число Аббе, поэтому его часто используют для изготовления линз с меньшим фокусным расстоянием длины, УФ-плавленый кварц. Обладает хорошим коэффициентом пропускания и низким коэффициентом теплового расширения в ультрафиолетовом диапазоне, в то время как фтористый кальций имеет очень высокий порог повреждения и химическую инертность. LBTEK предлагает плосковогнутые линзы без покрытия и три линзы с просветляющим покрытием для 400–700 нм, 700–1100 нм и 1100–1650 нм. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента
N-BK7
|
Чистота поверхности (царапины/ямки)
40/20
|
|
Рабочая длина волны
350 нм-2 мкм
|
Плоскостность (@ 633 нм)
λ/2
|
|
Изогнутая апертура
3
|
Допуск на фокусное расстояние
±1%
|
|
Поверхностная локальная апертура
0,5
|
Расчетная длина волны
587,6 нм
|
|
Эксцентриситет
≤3 угловых минуты
|
|
Плоско-вогнутая линза, N-BK7, без покрытия: 350 нм-2,0 мкм
- Материал подложки: N-BK7
- Рабочая длина волны: 350 нм-2 мкм (без покрытия)
- Применение: визуализация, расширитель луча или уменьшение луча
Плоско-вогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-вогнутые линзы LBTEK изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
Плоско-вогнутая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние -25,0 мм, без покрытия, крепления в стандартной тубусе объектива SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
4,6 мм
|
Радиус кривизны
-12,9 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-25,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-26,9 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус

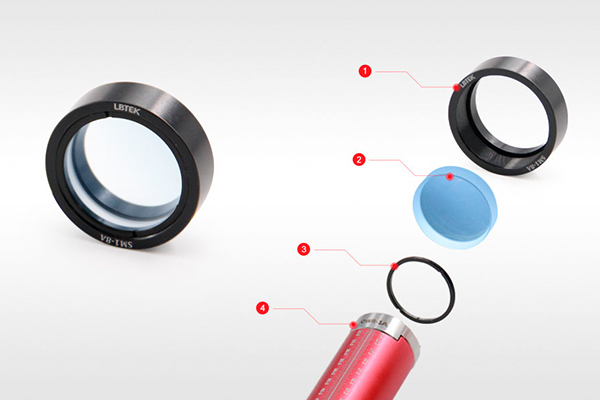

SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
|
Плоско-вогнутая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние -30,0 мм, без покрытия, крепления в стандартной тубусе объектива SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
4,3 мм
|
Радиус кривизны
-15,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-30,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-31,8 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
|
Плоско-вогнутая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние -50,0 мм, без покрытия, крепления в стандартной тубусе объектива SM05
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
4,3 мм
|
Радиус кривизны
-25,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-50,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-52,1 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM05-8A (тубус объектива, внутренняя и внешняя резьба SM05)
|
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
|
Плоско-вогнутая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние -50,0 мм, без покрытия, крепления в стандартной тубусе объектива SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
6,8 мм
|
Радиус кривизны
-25,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-50,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-52,3 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус

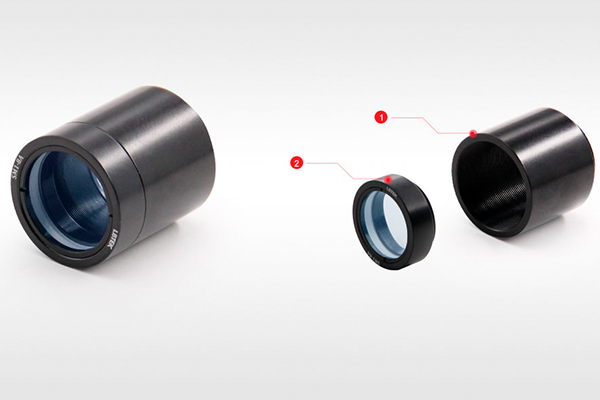

SM1-12.5A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
|
Плоско-вогнутая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние -75,0 мм, без покрытия, крепления в стандартной тубусе объектива SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
5,6 мм
|
Радиус кривизны
-38,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-75,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-77,0 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
|
Плоско-вогнутая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние -100,0 мм, без покрытия, крепления в стандартной тубусе объектива SM1
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
5,6 мм
|
Радиус кривизны
-51,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-100,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-102,6 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Механический корпус
SM1-8A (тубус объектива, наружная и внутренняя резьба SM1)
|
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
|
Плоско-вогнутая линза, N-BK7, без покрытия: 350 нм-2,0 мкм, без крепления
- Материал подложки: N-BK7
- Рабочая длина волны: 350 нм-2 мкм (без покрытия)
- Применение: визуализация, расширитель луча или уменьшение луча

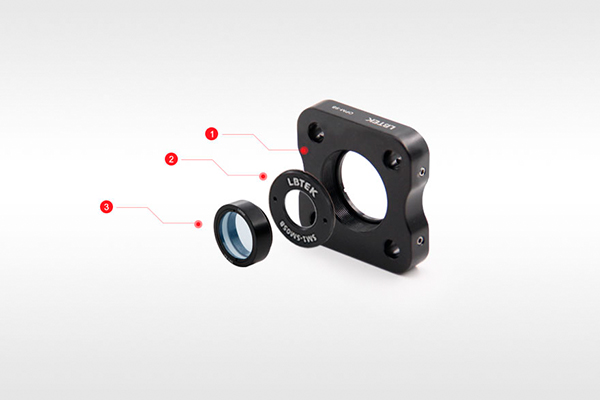

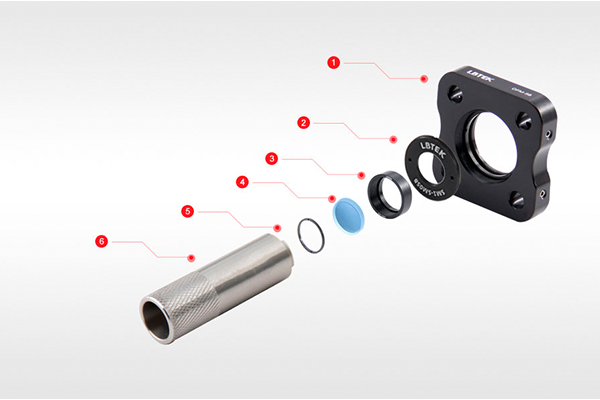

- Предварительно установленный механический корпус
Плоско-вогнутые линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плоско-вогнутые линзы LBTEK изготавливаются из стекла N-BK7, соответствующего директиве RoHS, материала, наиболее часто используемого в высококачественных оптических компонентах, в основном в видимом и ближнем инфракрасном диапазонах. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Плоско-вогнутая линза, N-BK7, диаметр 6,0 мм, фокусное расстояние -24,0 мм, без покрытия
|
Материал оптического элемента
N-BK7
|
Диаметр
6,0 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
2,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
2,3 мм
|
Радиус кривизны
-12,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-24,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-25,3 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Плоско-вогнутая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние -25,0 мм, без покрытия
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
4,6 мм
|
Радиус кривизны
-12,9 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-25,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-26,9 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Плоско-вогнутая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние -30,0 мм, без покрытия
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
4,3 мм
|
Радиус кривизны
-15,4 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-30,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-31,8 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Плоско-вогнутая линза, N-BK7, диаметр 12,7 мм, фокусное расстояние -50,0 мм, без покрытия
|
Материал оптического элемента
N-BK7
|
Диаметр
12,7 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
4,4 мм
|
Радиус кривизны
-25,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-50,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-52,1 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Плоско-вогнутая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние -50,0 мм, без покрытия
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
6,8 мм
|
Радиус кривизны
-25,7 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-50,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-52,3 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Плоско-вогнутая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние -75,0 мм, без покрытия
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
3,5 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
5,6 мм
|
Радиус кривизны
-38,6 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-75,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-77,0 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
Плоско-вогнутая линза, N-BK7, диаметр 25,4 мм, фокусное расстояние -100,0 мм, без покрытия
|
Материал оптического элемента
N-BK7
|
Диаметр
25,4 мм
|
|
Допуск на диаметр
+0,00/-0,10 мм
|
Чистая апертура
90% СА
|
|
Центральная толщина
4,0 мм
|
Допуск по толщине центра
±0,1 мм
|
|
Толщина края
5,6 мм
|
Радиус кривизны
-51,5 мм
|
|
Расчетная длина волны
587,6 нм
|
Рабочая длина волны
350 нм-2,0 мкм
|
|
Фокусное расстояние
-100,0 мм
|
Допуск на фокусное расстояние
±1%
|
|
Заднее фокусное расстояние
-102,6 мм
|
Покрытие
без покрытия
|
|
Чистота поверхности (царапины/ямки)
40/20
|
Плоскостность (@ 633 нм)
λ/2
|
|
Поверхностная локальная апертура
0,5
|
Изогнутая апертура
3
|
|
Эксцентриситет
≤3 угловых минуты
|
Порог повреждения
4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов)
0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов)
0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов)
|
График:

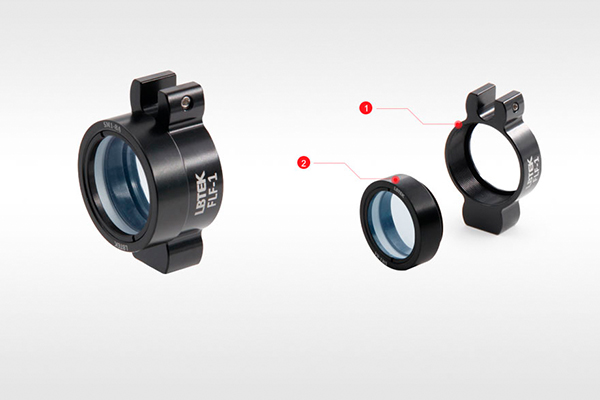

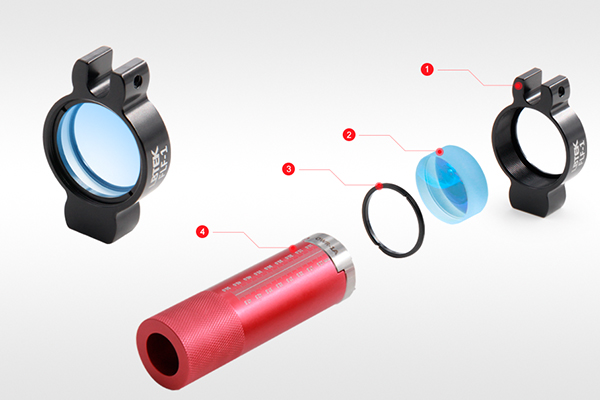

Схема установки:
Чертежи:
