Плоско-вогнутая линза, CaF2, без покрытия: 200 нм-8,0 мкм

• Оптический материал: фторид кальция
• Рабочая длина волны: 200 нм-8,0 мкм (без покрытия)

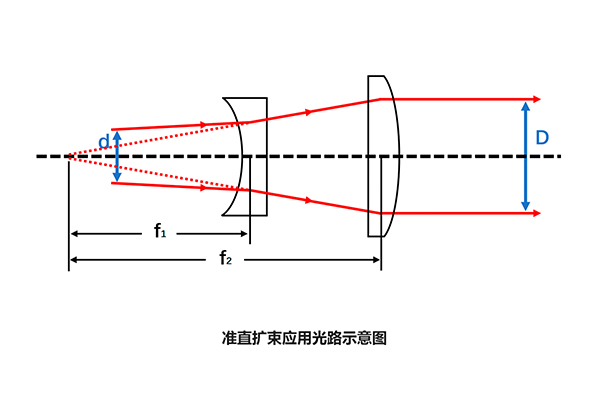

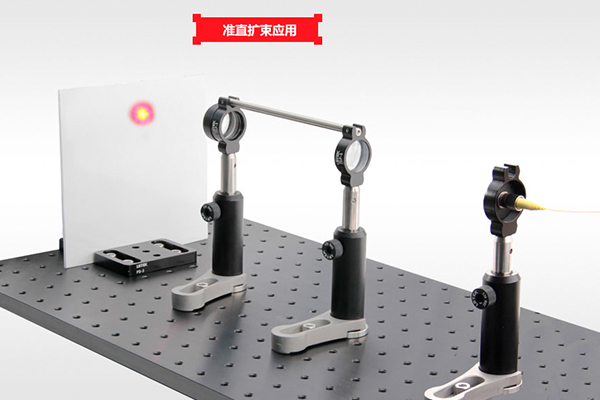

• Применение: визуализация, расширитель луча или уменьшение луча

 Плоско-вогнутые линзы имеют одну вогнутую и одну плоскую стороны и имеют отрицательное фокусное расстояние. Обычно используется для коллимации луча, увеличения (уменьшения) фокусного расстояния или расширения (сжатия) изображения. Для получения меньшей сферической аберрации при коллимации падающего луча коллимированный пучок должен падать на вогнутую поверхность плосковогнутой линзы. Фторид кальция обладает высоким коэффициентом пропускания в ультрафиолетовом и инфракрасном спектральном диапазоне и имеет очень высокий порог повреждения, что делает его широко используемым в производстве эксимерных лазеров. Материал из фторида кальция имеет низкий показатель преломления в диапазоне от 1,35 до 1,51 в рабочем диапазоне от 200 нм до 8,0 мкм. В то же время фторид кальция также обладает хорошей химической инертностью, по сравнению с аналогичными материалами, такими как фторид бария и фторид магния, он также обладает высокими характеристиками твердости. LBTEK также предлагает плосковогнутые линзы из плавленого кварца N-BK7, N-SF11 и УФ, N-BK7 является наиболее часто используемым материалом для высококачественной оптики и широко используется в видимом и ближнем инфракрасном диапазонах, количество и высокая дисперсия, и другие характеристики, а УФ-плавленый кварц имеет высокий коэффициент пропускания в ультрафиолетовом диапазоне. В дополнение к плоско-вогнутым линзам без покрытия, LBTEK также предлагает плоско-вогнутые линзы 1,65-3,0 мкм с антибликовым покрытием из фторида кальция. Все наши линзы проходят тщательную обработку, а качество строго контролируется, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.

Общие параметры

Плоско-вогнутая линза, CaF2, без покрытия: 200 нм-8,0 мкм.

• Материал подложки: CaF2
• Рабочая длина волны: 200 нм-8,0 мкм (без покрытия)
• Применение: визуализация, расширитель луча или уменьшение луча

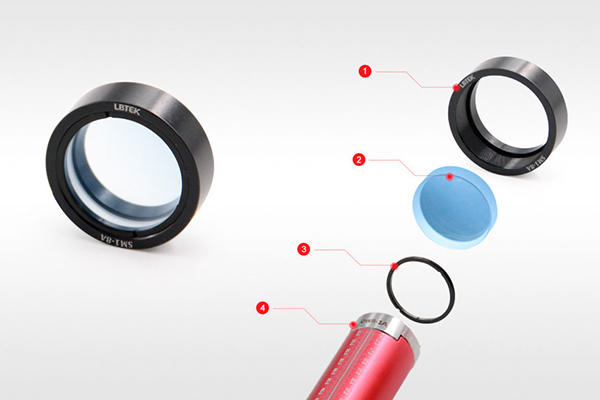

• Предварительно установленный механический корпус

Плоско-вогнутые линзы LBTEK с отрицательным фокусным расстоянием часто используются для уменьшения изображения или рассеивания света. Поскольку UVFS имеет низкое число Аббе, компания LBTEK решила использовать плавленый кварц УФ-класса в качестве основного материала линзы, поскольку UVFS имеет высокий коэффициент пропускания в глубоком ультрафиолетовом диапазоне и почти не производит лазерно-индуцированной флуоресценции. Кроме того, УФ-плавленый кварц имеет лучшую однородность и более низкий коэффициент теплового расширения, чем N-BK7. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

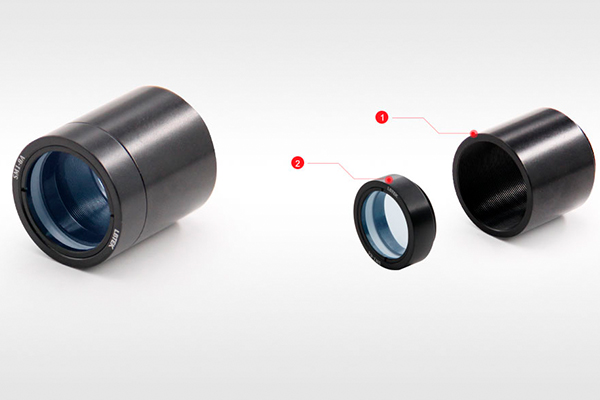

Плоско-вогнутая линза, CaF2, диаметр 25,4 мм, фокусное расстояние -40,0 мм, без покрытия, крепления в стандартной тубусе объектива SM1

Плоско-вогнутая линза, CaF2, без покрытия: 200 нм-8,0 мкм, без крепления.

• Материал подложки: фторид кальция
• Рабочая длина волны: 200 нм-8,0 мкм (без покрытия)
• Применение: визуализация, расширитель луча или уменьшение луча

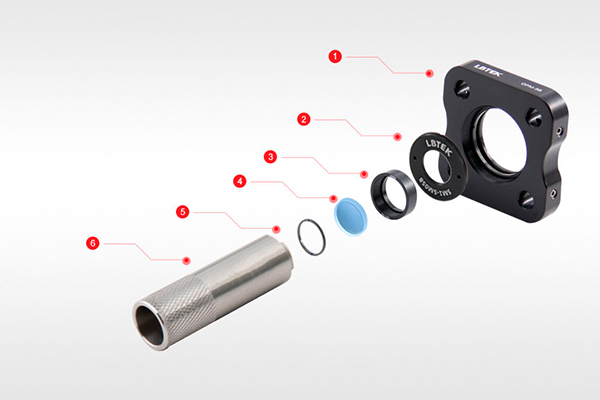

Плоско-вогнутые линзы LBTEK с отрицательным фокусным расстоянием часто используются для уменьшения изображения или рассеивания света. Линзы LBTEK из фторида кальция имеют высокий коэффициент пропускания в диапазоне от 200 нм до 8,0 мкм, а фторид кальция обычно используется в ультрафиолетовом и инфракрасном диапазонах спектра. И он имеет очень высокий порог повреждения, что делает его широко используемым в индустрии эксимерных лазеров. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Плоско-вогнутая линза, CaF2, диаметр 25,4 мм, фокусное расстояние -40,0 мм, без покрытия

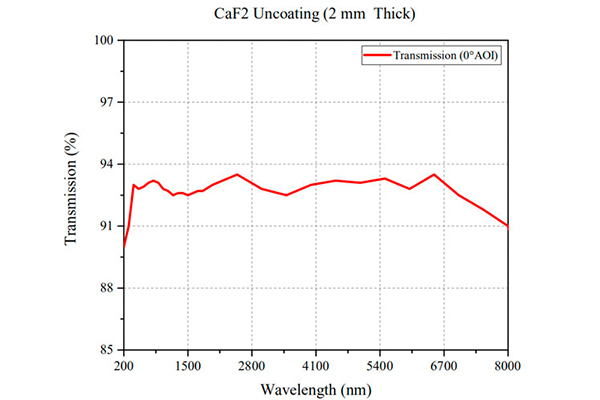

График:

Схема установки:

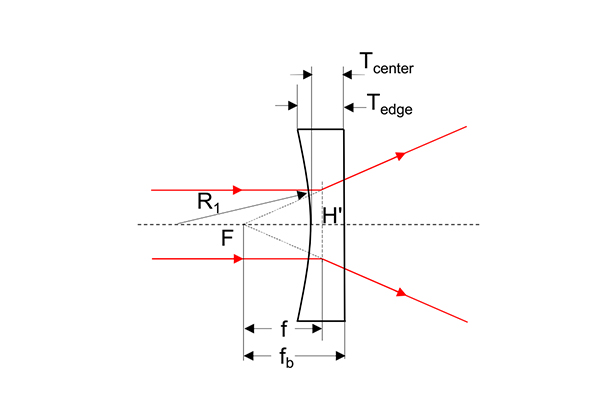

Чертежи:
