- Оптический материал: N-BK7
- Рабочая длина волны: 350 нм-2,0 мкм (без покрытия)
- Круговая геометрия с установленным механическим корпусом
- Области применения: визуализация, однонаправленная коллимация луча, формирование луча
Плоско-вогнутая круглая цилиндрическая линза имеет плоскую поверхность с одной стороны и цилиндрическую поверхность с другой и имеет отрицательное фокусное расстояние. В отличие от сферических линз, цилиндрические линзы действуют на луч только в одном направлении. Цилиндрические линзы обычно используются для формирования луча, и типичные приложения включают коллимацию и циркуляризацию выходных лучей лазерных диодов с группами двойных цилиндрических линз. Для уменьшения сферической аберрации при использовании плосковогнутой круглой цилиндрической линзы для рассеивания коллимированного луча в световое пятно луч должен падать на поверхность линзы. LBTEK использует N-BK7 для изготовления различных линз, N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. LBTEK предлагает плоско-вогнутые круглые цилиндрические линзы без покрытия и три линзы с просветляющим покрытием для 400–700 нм, 700–1100 нм и 1100–1650 нм. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK может предоставить пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента N-BK7 |
Расчетная длина волны 587,6 нм |
|
Чистота поверхности (царапины/ямки) 60/40 |
Плоскостность (@ 633 нм) λ/2 |
|
Диаметр 25,4 мм |
изогнутая апертура 3 |
|
Допуск на фокусное расстояние ±1% |
|
Плоско-вогнутая круглая цилиндрическая линза, N-BK7, без покрытия: 350 нм – 2,0 мкм
- Материал подложки: N-BK7
- Круговая геометрия с установленным механическим корпусом
- Рабочая длина волны: 350 нм-2,0 мкм (без покрытия)
В отличие от сферических линз, которые воздействуют на луч только в одном направлении, плосковогнутые круглые цилиндрические линзы LBTEK идеально подходят для приложений с одномерным увеличением. Типичные области применения включают коллимацию групп бинокулярных линз и циркуляризацию выходных лучей лазерных диодов. В отличие от обычных плосковогнутых линз, плосковогнутые круглые цилиндрические линзы устанавливаются в механический корпус диаметром 25,4 мм и могут легко использоваться с тубусами линз LBTEK SM1 или держателями линз 25,4 мм.
Плоско-вогнутая круглая цилиндрическая линза, N-BK7, диаметр механического корпуса 25,4 мм, фокусное расстояние -50,0 мм, без покрытия
" width="669">
|
Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,0/-0,1 мм |
Чистая апертура 90% СА |
|
Центральная толщина 2,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Радиус кривизны -25,8 мм |
Расчетная длина волны 587,6 нм |
|
Рабочая длина волны 350 нм-2,0 мкм |
Фокусное расстояние -50,0 мм |
|
Допуск на фокусное расстояние ±1% |
Заднее фокусное расстояние -51,3 мм |
|
Рабочее расстояние -44,3 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 60/40 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤ 3 угловых минут |
Порог повреждения 4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов) 0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов) 0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов) |
|
Толщина механической оболочки 8,26 мм |
|
Плоско-вогнутая круглая цилиндрическая линза, N-BK7, диаметр механического корпуса 25,4 мм, фокусное расстояние -75 мм, без покрытия
" width="669">
|
Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,0/-0,1 мм |
Чистая апертура 90% СА |
|
Центральная толщина 2,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Радиус кривизны -38,8 мм |
Расчетная длина волны 587,6 нм |
|
Рабочая длина волны 350 нм-2,0 мкм |
Фокусное расстояние -75,0 мм |
|
Допуск на фокусное расстояние ±1% |
Заднее фокусное расстояние -76,3 мм |
|
Рабочее расстояние -71,8 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 60/40 |
Плоскостность (@ 633 нм) λ/2 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤ 3 угловых минут |
Порог повреждения 4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов) 0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов) 0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов) |
|
Толщина механической оболочки 5,84 мм |
|

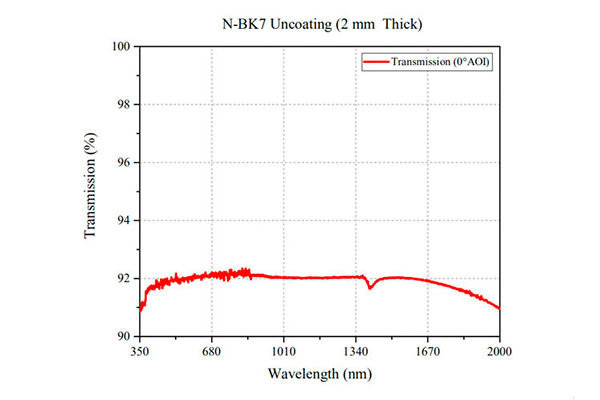

График:

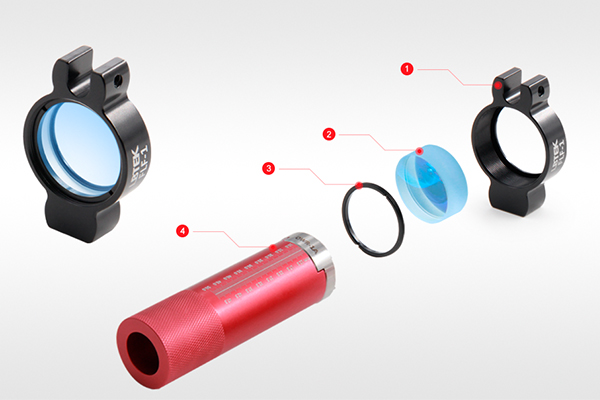

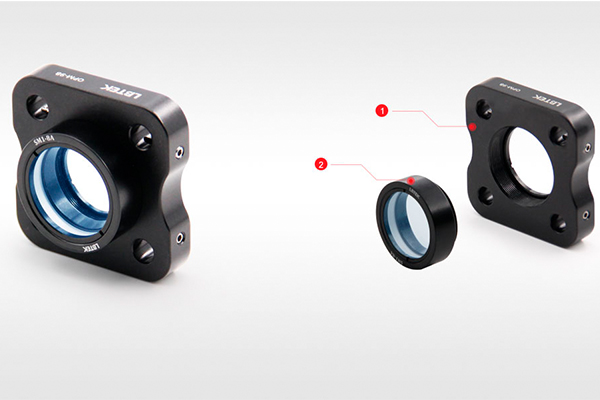

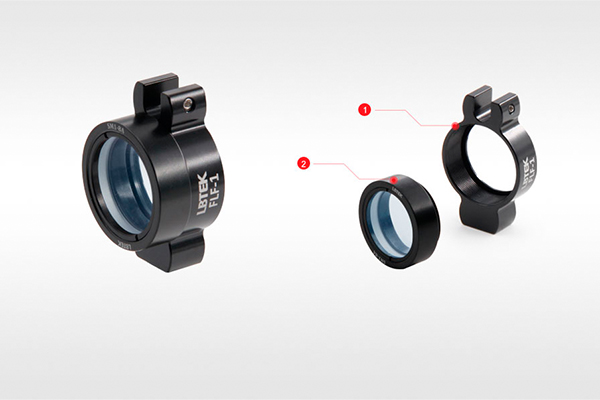

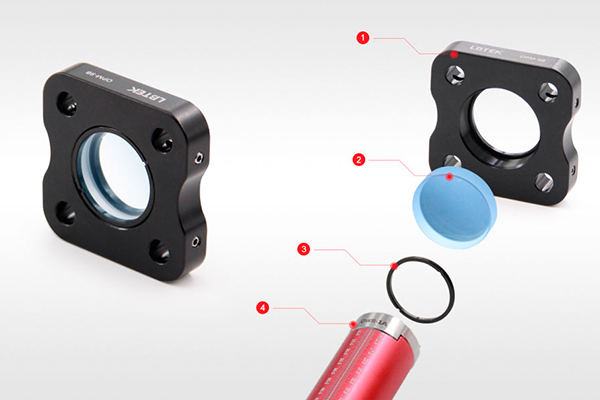

Схема установки:

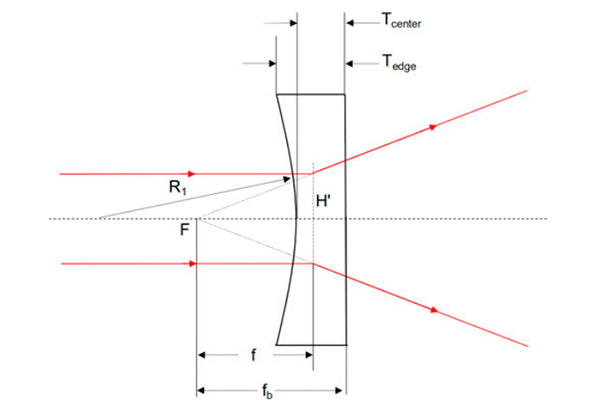

Чертежи:
