- Оптический материал: N-BK7
- Рабочая длина волны: 350 нм-2,0 мкм (без покрытия)

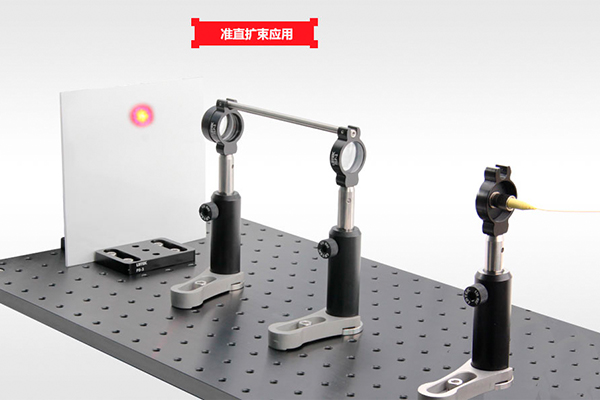

- Приложения: визуализация, расширитель луча, конвергенция

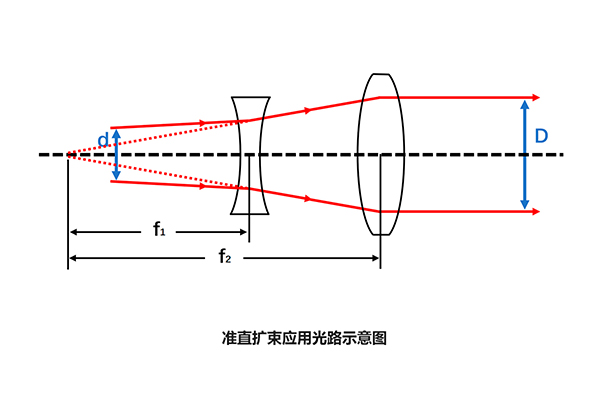

Отрицательная менисковая линза состоит из двух изогнутых поверхностей с одинаковыми радиусами кривизны (вогнутая поверхность имеет меньший радиус кривизны, чем выпуклая поверхность) и имеет отрицательное фокусное расстояние. Обычно используется для связанных приложений, таких как расширение луча, увеличение фокусного расстояния и уменьшение числовой апертуры. Чтобы уменьшить сферическую аберрацию, луч должен падать на выпуклую поверхность линзы, когда она используется для расширения луча или расходящейся коллимации; когда она используется для коллимации сходящегося луча, луч должен падать на вогнутую поверхность. N-BK7 является наиболее распространенным материалом для линз и в основном используется в видимом и ближнем инфракрасном диапазонах. LBTEK предпочитает использовать N-SF11 и N-BK7 для различных объективов. Все наши линзы тщательно обработаны и строго контролируются качеством, чтобы LBTEK могла предоставлять пользователям высококачественные линзы по разумным ценам.

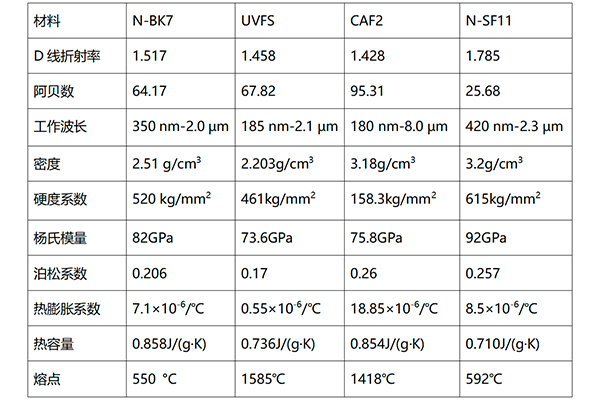

Общие параметры
|
Материал оптического элемента N-BK7 |
Чистота поверхности (царапины/ямки) 40/20 |
|
Рабочая длина волны 350 нм-2,0 мкм (без покрытия) |
Изогнутая апертура 3 |
|
Допуск на фокусное расстояние ±1% |
Поверхностная локальная апертура 0,5 |
|
Расчетная длина волны 587,6 нм |
Эксцентриситет ≤3 угловых минуты |
Отрицательная менисковая линза, N-BK7, без покрытия: 350 нм – 2,0 мкм
- Материал подложки: N-BK7
- Рабочая длина волны: 350 нм-2,0 мкм (без покрытия)
Линзы с отрицательным мениском LBTEK в основном используются для минимизации сферической аберрации. В сочетании с другим объективом линза с положительным мениском может увеличить фокусное расстояние и уменьшить числовую апертуру (ЧА) системы без внесения значительной сферической аберрации. При использовании для схождения параллельного света, чтобы минимизировать сферическую аберрацию, выпуклая поверхность линзы должна быть ориентирована в направлении излучения света.

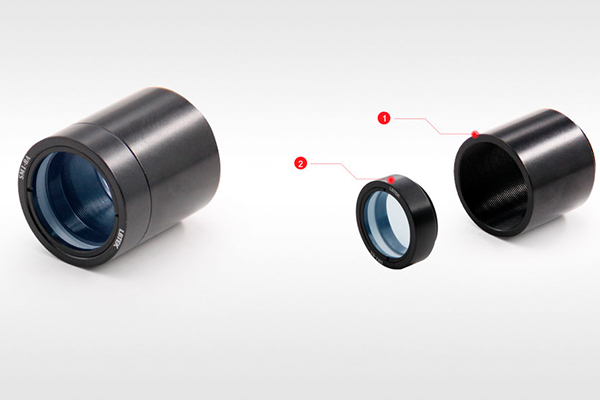

Линза с отрицательным мениском, N-BK7, диаметр 25,4 мм, фокусное расстояние -150 мм, без покрытия, установлена в стандартный тубус SM1
" width="669">
|
Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура >90% СА |
|
Центральная толщина 3,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 4,1 мм |
Радиус кривизны 1 100,0 мм |
|
Радиус кривизны 2 43,1 мм |
Расчетная длина волны 587,6 нм |
|
Рабочая длина волны 350 нм-2,0 мкм |
Фокусное расстояние -150,0 мм |
|
Допуск на фокусное расстояние ±1% |
Заднее фокусное расстояние -148,0 мм |
|
Покрытие без покрытия |
Чистота поверхности (царапины/ямки) 40/20 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
|
Порог повреждения 4,5 Дж/см 2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов) 0,21 Дж/см 2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов) 0,50 Дж/см 2 при 1550 нм, 190 фс, 100 Гц , Ø11,47 мкм (100 импульсов) |
|
Отрицательная менисковая линза, N-BK7, без покрытия, 350 нм-2,0 мкм, без крепления.
- Материал подложки: N-BK7
- Рабочая длина волны: 350 нм-2,0 мкм (без покрытия)
Линзы с отрицательным мениском LBTEK в основном используются для минимизации сферической аберрации. В сочетании с другим объективом линза с положительным мениском может увеличить фокусное расстояние и уменьшить числовую апертуру (ЧА) системы без внесения значительной сферической аберрации. При использовании для схождения параллельного света, чтобы минимизировать сферическую аберрацию, выпуклая поверхность линзы должна быть ориентирована в направлении излучения света. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Отрицательная менисковая линза, Н-БК7, диаметр 25,4 мм, фокусное расстояние -150,0 мм, без покрытия
" width="669">
|
Материал оптического элемента N-BK7 |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура >90% СА |
|
Центральная толщина 3,0 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 4,1 мм |
Радиус кривизны 1 100,0 мм |
|
Радиус кривизны 2 43,1 мм |
Расчетная длина волны 587,6 нм |
|
Рабочая длина волны 350 нм-2,0 мкм |
Фокусное расстояние -150,0 мм |
|
Допуск на фокусное расстояние ±1% |
Заднее фокусное расстояние -148,0 мм |
|
Покрытие без покрытия |
Чистота поверхности (царапины/ямки) 40/20 |
|
Поверхностная локальная апертура 0,5 |
Изогнутая апертура 3 |
|
Эксцентриситет ≤3 угловых минуты |
Порог повреждения 4,5 Дж/см2 при 355 нм, 17,1 нс, 100 Гц, Ø4,41 мкм (100 импульсов) 0,21 Дж/см2 при 515 нм, 290 фс, 100 Гц, Ø 10,72 мкм (100 импульсов) 0,50 Дж/см2 при 1550 нм, 190 фс, 100 Гц, Ø11,47 мкм (100 импульсов) |

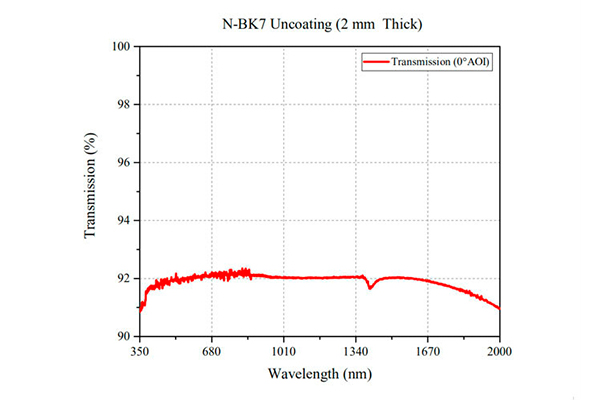

График:

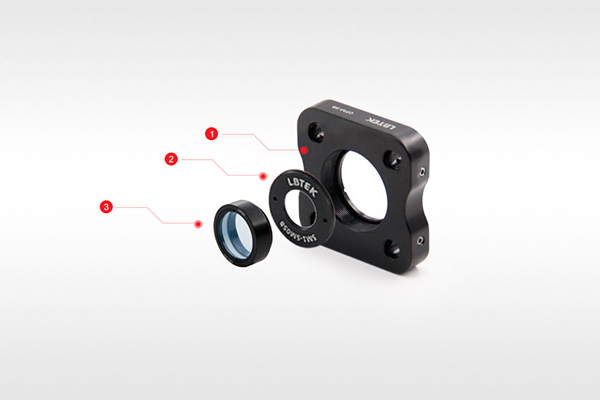

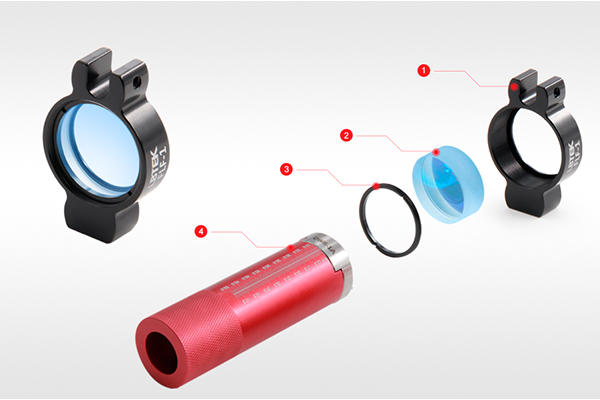

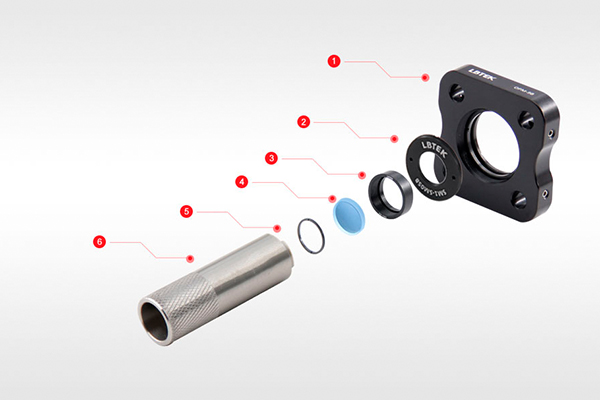

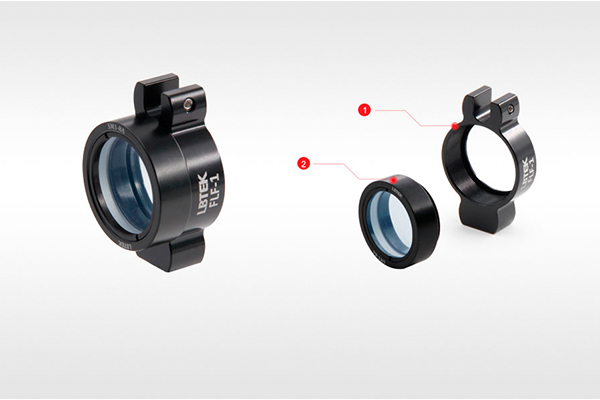

Схема установки:

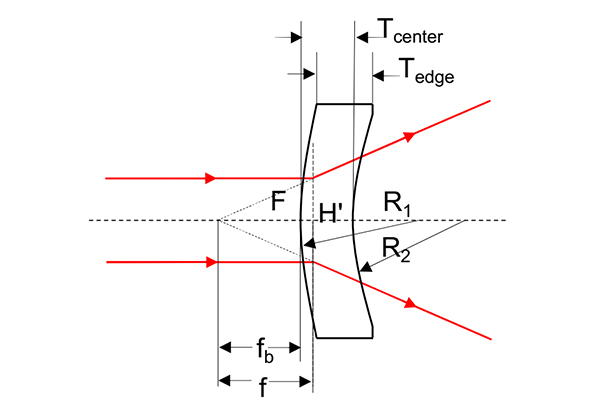

Чертежи:
