Линза с отрицательным мениском, N-BK7, просветляющее покрытие: 400–700 нм

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

4,7 мм

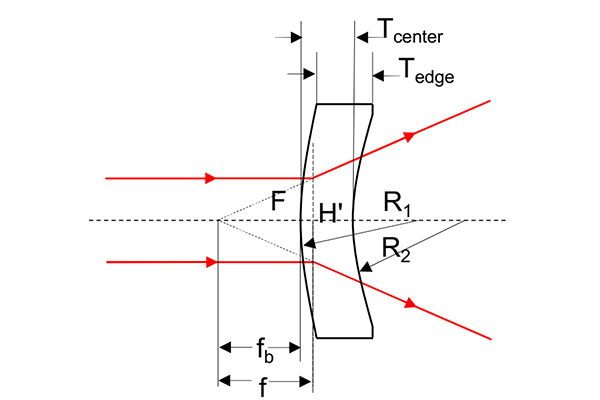

Радиус кривизны 1

100,0 мм

Радиус кривизны 2

33,7 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-100,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-98,6 мм

Покрытие

просветляющее покрытие

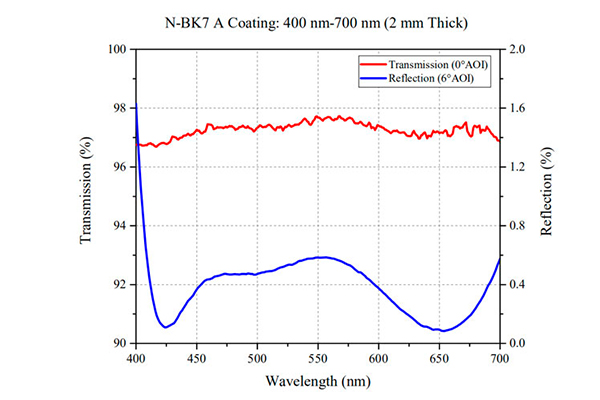

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,2 мм

Допуск по толщине центра

±0,1 мм

Толщина края

4,5 мм

Радиус кривизны 1

100,0 мм

Радиус кривизны 2

38,8 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-125,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-123,6 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

4,1 мм

Радиус кривизны 1

100,0 мм

Радиус кривизны 2

43,1 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-150,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-148,0 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,7 мм

Радиус кривизны 1

100,0 мм

Радиус кривизны 2

55,8 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-250,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-247,4 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,6 мм

Радиус кривизны 1

250,0 мм

Радиус кривизны 2

91,3 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-280,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-277,1 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,5 мм

Радиус кривизны 1

250,0 мм

Радиус кривизны 2

95,1 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-300,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-297,8 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,4 мм

Радиус кривизны 1

250,0 мм

Радиус кривизны 2

112,5 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-400,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-397,0 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,3 мм

Радиус кривизны 1

250,0 мм

Радиус кривизны 2

126,3 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-500,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-496,3 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)

Материал оптического элемента

N-BK7

Диаметр

25,4 мм

Допуск на диаметр

+0,00/-0,10 мм

Чистая апертура

>90% СА

Центральная толщина

3,0 мм

Допуск по толщине центра

±0,1 мм

Толщина края

3,2 мм

Радиус кривизны 1

500,0 мм

Радиус кривизны 2

253,2 мм

Расчетная длина волны

587,6 нм

Рабочая длина волны

400нм-700нм

Фокусное расстояние

-1000,0 мм

Допуск на фокусное расстояние

±1%

Заднее фокусное расстояние

-994,6 мм

Покрытие

просветляющее покрытие

Просветляющее покрытие

Ravg<0,5% от расчетной длины волны (угол падения 6°, одна сторона)

Чистота поверхности (царапины/ямки)

40/20

Поверхностная локальная апертура

0,5

Изогнутая апертура

3

Эксцентриситет

≤3 угловых минуты

Порог повреждения

0,19 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø10,72 мкм (100 импульсов)
