Лентикулярные линзы, УФ-плавленый кварц, просветляющее покрытие: 245–400 нм

• Оптический материал: УФ плавленый кремнезем
• Рабочая длина волны: 245-400 нм (антибликовое покрытие)

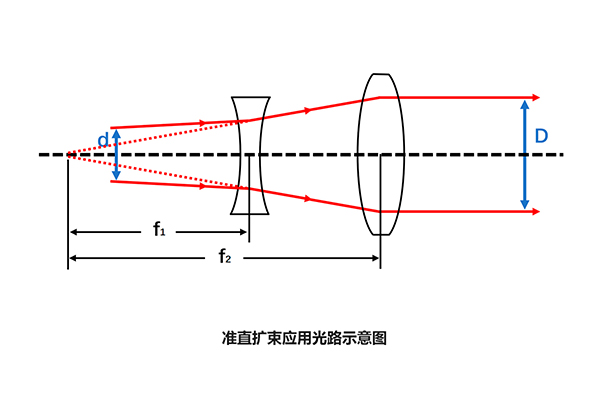

• Использование: визуализация, расширение или сгущение луча, конвергенция

     Лентикулярные линзы имеют положительное фокусное расстояние и могут использоваться для фокусировки коллимированного луча или для коллимации точечного источника света. В то же время обе стороны линзы покрыты антибликовым покрытием 245-400 нм, что может снизить отражательную способность линзы. Лентикулярные линзы часто используются в приложениях для обработки изображений. LBTEK выбирает использование плавленого кварца с УФ-излучением для изготовления различных линз. Плавленый кварц с УФ-излучением имеет высокий коэффициент пропускания от УФ до ближнего инфракрасного диапазона. Это идеальный выбор для линз в ультрафиолетовом диапазоне в ближний инфракрасный диапазон. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK предоставляет пользователям высококачественные линзы по разумным ценам.

Общие параметры

Лентикулярное, UVFS, просветляющее покрытие: 245–400 нм.

• Материал подложки: УФ плавленый кремнезем
• Рабочая длина волны: 245-400 нм (антибликовое покрытие)
• Использование: визуализация, расширение или сгущение луча, конвергенция

Лентикулярные линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плавленый кварц ультрафиолетового класса обладает высоким коэффициентом пропускания в глубоком ультрафиолете и почти не вызывает лазерной флуоресценции, поэтому он подходит для применений в диапазоне от ультрафиолетового до ближнего инфракрасного. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.

Лентикулярная линза, УФ-плавленый кварц, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 245–400 нм, крепления в стандартной тубусе объектива SM1

Лентикулярная линза, UVFS, просветляющее покрытие: 245–400 нм, не установлена

• Материал подложки: УФ плавленый кремнезем
• Рабочая длина волны: 245-400 нм (антибликовое покрытие)
• Использование: визуализация, расширение или сгущение луча, конвергенция

Лентикулярные линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плавленый кварц ультрафиолетового класса обладает высоким коэффициентом пропускания в глубоком ультрафиолете и почти не вызывает лазерной флуоресценции, поэтому он подходит для применений в диапазоне от ультрафиолетового до ближнего инфракрасного. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.

Лентикулярная линза, UVFS, диаметр 25,4 мм, фокусное расстояние 50,0 мм, просветляющее покрытие 245–400 нм

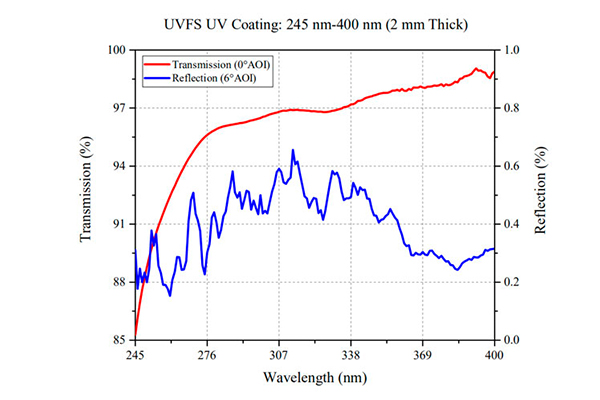

График:

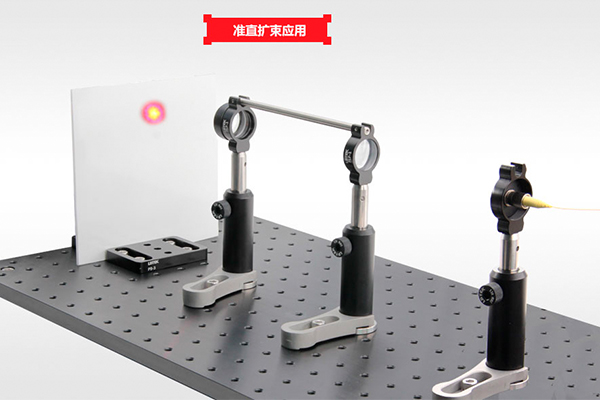

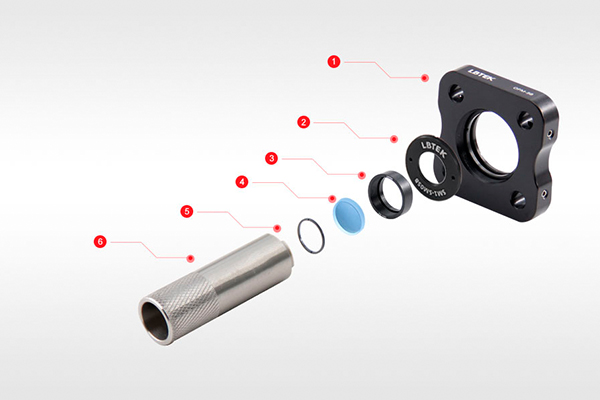

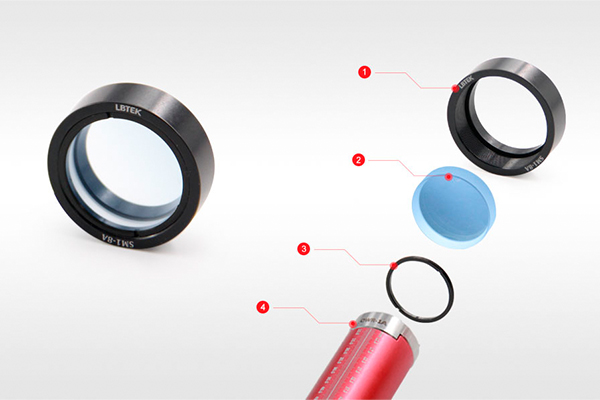

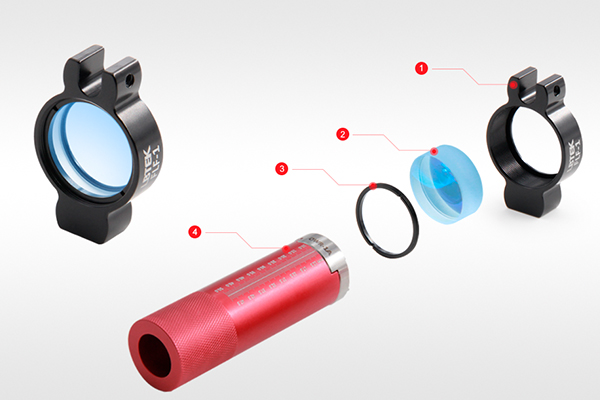

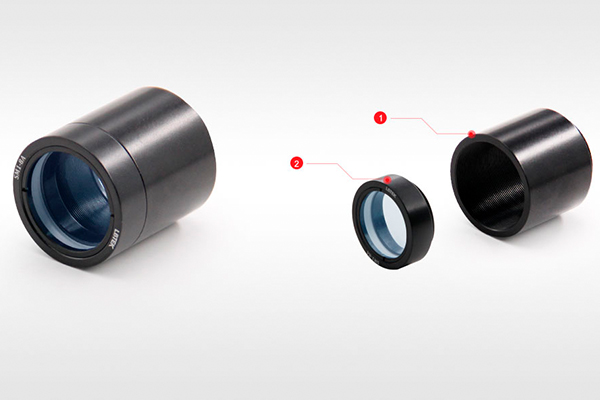

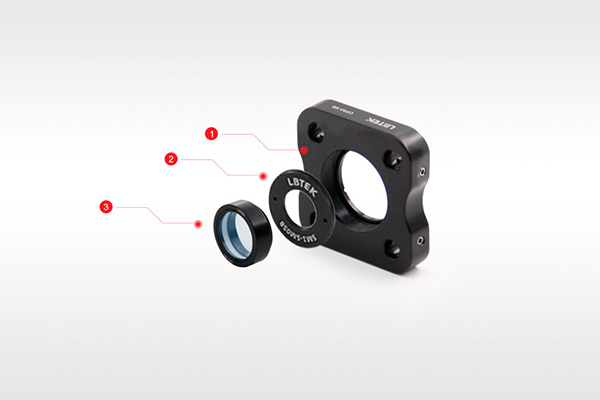

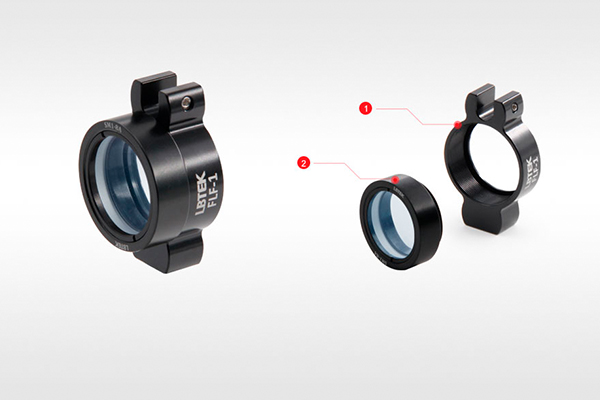

Схема установки:

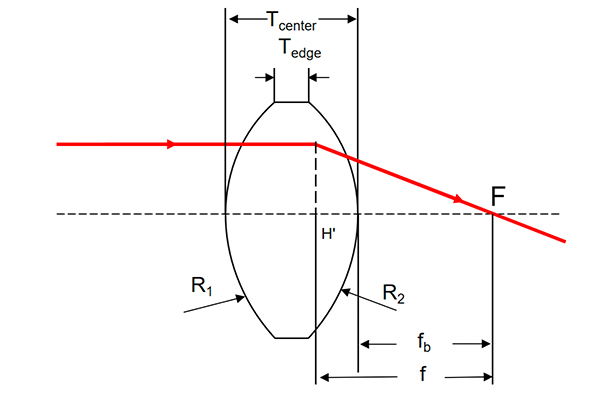

Чертежи:
