Линзы BaF2

Инфракрасная оптика.

Инфракрасный диапазон длин волн означает диапазон длин волн выше 700 нм, его можно разделить на четыре меньших спектра: ближний инфракрасный диапазон (NIR) в диапазоне 700–900 нм, коротковолновый инфракрасный диапазон (SWIR) в диапазоне 900–2300 нм, средневолновой инфракрасный диапазон (MWIR) в диапазоне 3000 нм -5000нм и длинноволновый инфракрасный (LWIR) на 8000нм-16000нм. Инфракрасная или ИК-оптика часто используется в инфракрасной спектроскопии прямого обзора (FLIR), инфракрасной спектроскопии с преобразованием Фурье (FTIR), визуализации SWIR, тепловизионном изображении и обнаружении MWIR и LWIR, а также лазерах CO2.

Photonics Cloud предлагает не только одиночные ИК-оптические линзы, ИК-оптические окна и куполообразные окна, но и собранные модули линз, предназначенные для тепловизионных камер MWIR (3-5 микро) и LWIR (8-12 микро). Доступны различные специальные материалы для инфракрасной оптики: германий, селенид цинка (ZnSe), сульфид цинка (ZnS), халькогенидное стекло, кремний, сапфир и фториды (CaF2, BaF2, MgF2 и LiF). Наши методы изготовления включают обычную полировку и алмазную токарную обработку, наши типы оптики включают плоскую поверхность, сферическую и асферическую поверхность оптики.

Компоненты ИК-линзы.

ИК-линза — это компонент линзы, оптимизированный для обработки света в инфракрасной области (то есть спектральной части с длинами волн от 7000 до 20000 нм), включая ближнюю инфракрасную область (NIR), коротковолновую инфракрасную область (SWIR), средневолновую инфракрасную область (MWIR) и длинноволновое инфракрасное излучение (LWIR). С выбранными ИК-прозрачными материалами подложки и антиотражающими покрытиями компания способна производить ИК-линзы, которые подходят для широкого спектра инфракрасных приложений, включая тепловизионные камеры, инфракрасные камеры переднего обзора (FLIR), FTIR-спектроскопии, CO2 Лазеры и др.

Photonics Cloud является опытным мировым поставщиком компонентов для ИК-объективов. Наш широкий портфель продукции для инфракрасных линз включает плосковыпуклые ИК-линзы, плосковогнутые ИК-линзы, менисковые ИК-линзы, асферические ИК-линзы, сферические/полушаровидные линзы и т.д. разнообразные функции, такие как фокусировка, коллимация и сбор света. (Помимо линз, также доступны алюминиевые отражающие зеркала, разработанные для длиннофокусных тепловизионных камер LWIR и MWIR.) Эффективность производства и точность обработки ИК-линзы повышаются с помощью CNC и одноточечной алмазной токарной обработки (SPDT). Перед отправкой проводятся строгие проверки качества для защиты ваших интересов.

Компоненты ИК-линзы, изготовленные из различных материалов подложки, доступны в Photonics Cloud, включая германий (Ge), кремний (Si), селенид цинка (ZnSe), халькогенидное стекло, сапфир, фторид кальция (CaF2), фторид бария (BaF2), сульфид цинка (ZnS), с их рабочим диапазоном длин волн, охватывающим несколько инфракрасных диапазонов волн. Варианты покрытия включают широкополосное антибликовое покрытие (BBAR), просветляющее покрытие дальнего прохода, покрытие DLC и т.д. Германиевые линзы имеют широкий диапазон пропускания от 3 до 14 микро и значительный показатель преломления, поэтому их часто включают в состав линз для тепловизионных камер. Менисковая/асферическая линза из ZnSe демонстрирует низкую сферическую аберрацию и отлично подходит для выходного излучения CO2-лазера и импульсных лазеров MWIR. Линза из халькогенидного стекла обладает выдающимися тепловыми свойствами и идеально подходит для разработки экономичных атермализованных линзовых модулей. Сапфировые линзы обладают непревзойденной механической прочностью, термической и химической стойкостью и рекомендуются для работы в условиях высокой мощности/давления и в жестких условиях окружающей среды. В то время как линзы из CaF2 демонстрируют высокое оптическое пропускание и низкую хроматическую дисперсию.

Линзы BaF2.

• Максимальный диаметр 200 мм
• Диапазон передачи от 0,2 мкм до 11,0 мкм
• Охватывает спектры длин волн от УФ до ИК
• Подходит для тепловизионных камер с охлаждением MWIR

Кристаллы фторида бария или BaF2 можно использовать в ультрафиолетовой, видимой и инфракрасной областях спектра. BaF2 имеет хорошее пропускание выше 90% между 0,25 и 9,5 мкм. Фторид бария вдвое менее тверд, чем фторид кальция, а также более чувствителен к тепловому удару. Тем не менее, он обычно используется в тепловизионных системах с криогенным охлаждением. Photonics Cloud предлагает линзы BaF2, используемые в тепловизионных приложениях MWIR (3-5 микро).

Характеристики:

Физические и оптические свойства:

Техническая визуализация:

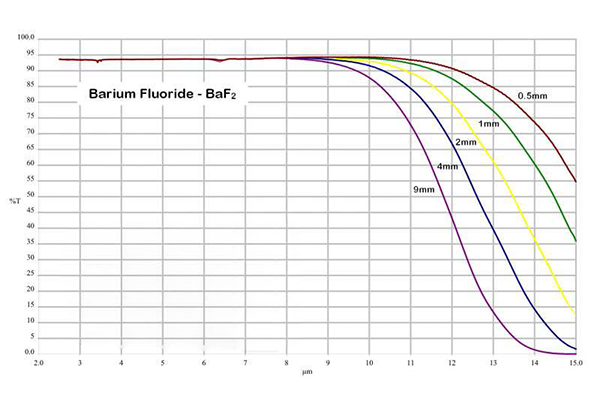

Кривые: кривая пропускания подложек BaF2 различной толщины
