Сапфировые сферические линзы и полушаровидные линзы (индивидуальные и на складе)

Оптические компоненты.

Оптические компоненты представляют собой простые оптические элементы для построения оптических систем, выполняющие функции фокусировки, фильтрации, отражения и поляризации света. Оптические системы используются в самых разных областях, таких как визуализация, микроскопия, тестирование и производство для промышленности, медицины, биологических наук, связи и т.д. Для улучшения характеристик оптических элементов часто выбирают подложки из определенных материалов и тонкопленочные покрытия.

Photonics Cloud является поставщиком готовых и таможенных оптических продуктов, предлагает оптические линзы, окна, зеркала, призмы и оптические фильтры, поляризаторы, светоделители, волновые пластины. Оптические линзы используются для фокусировки или рассеивания света, оптические призмы предназначены для разделения или изменения пути света, а оптические окна используются для защиты чувствительных элементов от внешней среды. Также предлагается высокоточная оптика суперполировки и лазерная оптика, сапфировая оптика, оптика серии машин IPL.

Сапфировая оптика.

Сапфир не только имеет широкий спектр прозрачности от 150 нм до 5500 нм, он также обладает превосходной механической прочностью, твердостью поверхности, высокой теплопроводностью, высокой диэлектрической проницаемостью и превосходной устойчивостью к химическим кислотам и щелочам. Поэтому сапфировые оптические компоненты широко используются в суровых условиях с широким диапазоном длин волн от ультрафиолетового (УФ) до среднего инфракрасного (MWIR), включая датчики, полупроводники, FTIR-спектроскопию и системы визуализации FLIR.

Photonics Cloud предлагает сапфировые оптические компоненты для различных применений, в том числе: сапфировые линзы и призмы, сапфировые сферические линзы и полусферические линзы, сапфировые окна и купола, а также окна для наручных часов.

Сапфировые сферические линзы и полушаровидные линзы (индивидуальные и на складе).

• Диапазон диаметров от 0,5 мм до 100 мм
• Большой диапазон длин волн: 0,15~5 мкм
• Чрезвычайная твердость для суровых условий
• Химически и эрозионностойкая лицевая поверхность
• Имеются в наличии сапфировые шариковые линзы и полушариковые линзы

Описание:

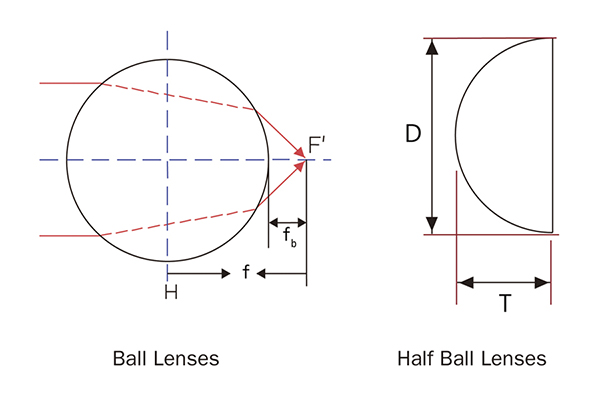

Что такое шаровые линзы и полусферические линзы:

Шариковые линзы относятся к особой форме двояковыпуклых линз, которые имеют геометрию шара (сферы). Они изготавливаются из одного материала, обычно из оптического стекла с хорошей прозрачностью в интересующем диапазоне длин волн. Типичные применения шаровидных линз включают фокусировку света в области волокон (например, соединение лазера с волокном, соединение волокна с волокном), излучателей и детекторов, в основном для коллимации света в зависимости от геометрии входного источника света. Также это могут быть шаровидные заготовки асферических линз, где они целенаправленно деформированы для предотвращения сферических аберраций.

Половинчатые линзы представляют собой варианты шаровидных линз, получаемые путем простого разрезания шаровидных линз пополам. Благодаря простоте монтажа, обеспечиваемой одной плоской поверхностью, они идеально подходят для приложений, где требуются более компактные конструкции, например, для оптоволоконной связи, эндоскопии, микроскопия, оптические датчики и лазерные измерительные системы.

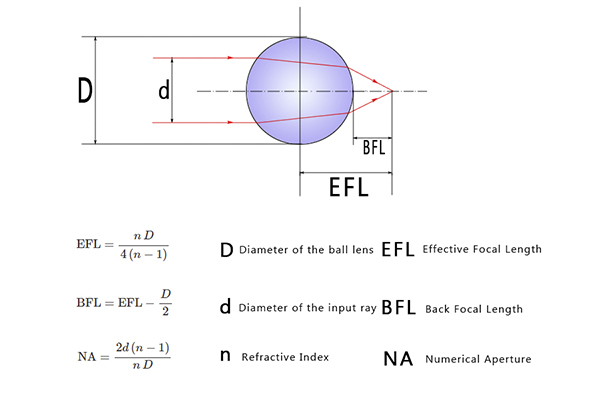

Есть три основных параметра шаровых и полушаровых линз. Одним из них является эффективное фокусное расстояние (EFL), которое представляет собой расстояние между плоскостью, проходящей через центр линзы, и перетяжкой (фокусом) луча первоначально коллимированного входного луча. Другим является заднее фокусное расстояние (BFL), определяемое как расстояние от фокусной точки до поверхности линзы, поэтому диаметр наполовину меньше, чем EFL. Уравнения расчета EFL и BFL приведены на технических изображениях, пожалуйста, проверьте технические изображения. И последнее - числовая апертура (NA), для коллимированного падающего света числовая апертура (NA) шаровой линзы зависит от размера шаровой линзы (D), ее показателя преломления (n) и диаметра источника входного сигнала (d). Проще говоря, числовая апертура пропорциональна разрешающей способности объектива: чем больше числовая апертура, тем больше света собирает объектив. И уравнение также дано в техническом изображении.

Photonics Cloud предлагает как стандартные, так и нестандартные шаровые линзы и полусферические линзы, изготовленные из сапфира. Спецификация нестандартных шаровых и полусферических линз может быть изменена по вашему запросу.

Вот некоторые ключевые особенности Сапфир:

Сапфир: Сапфир оптического качества, химически состоящий из оксида алюминия (Al2O3) с монокристаллической структурой, используется в диапазоне пропускания от 0,2 до 5,5 мкм, что является довольно широким диапазоном, и особенно подходит для тепловизионных изображений MWIR 3-5 мкм.

Сапфир относится к тригональной кристаллической системе и имеет гексагональную структуру. Постоянная решетки a = b = 4,758 A, c = 12,991 A, показатель преломления 1,762-1,770, двойное лучепреломление: 0,008 ~ 0,010. Температура плавления сапфира чрезвычайно высока, 2045°C, что позволяет использовать сапфир во множестве специально применяемых рабочих условий, высокотемпературных приложениях и приложениях, требующих высоких температур плавления.

Сапфировые линзы изготовлены из монокристаллического сапфира. Они идеально подходят для применения в условиях высоких требований благодаря своим выдающимся характеристикам, состоящим из превосходной твердости поверхности (9 по шкале Мооса, третий по твердости минерал после алмаза с показателем 10 и муассанита с показателем 9,5, что означает высокая устойчивость к царапинам и истиранию), высокая теплопроводность, высокая диэлектрическая проницаемость и стойкость к обычным химическим кислотам и щелочам. Кроме того, сапфир обладает высоким коэффициентом преломления и отличными характеристиками широкополосной передачи.

Характеристики:

Физические и оптические свойства:

Техническая визуализация:

Кривые:

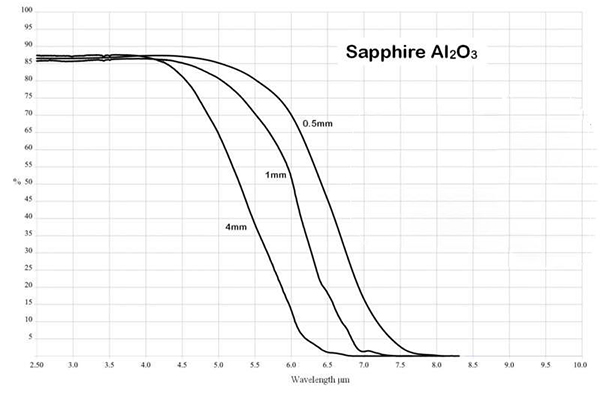

1. Пропускание сапфира в инфракрасном диапазоне длин волн (без покрытия)

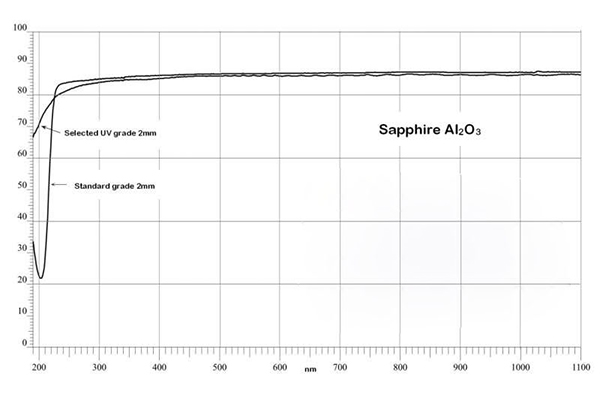

2. Пропускание сапфира в УФ-диапазоне (без покрытия)
