Плавленый кремнезем - это материал, используемый в ультрафиолетовой области и для получения изображений. Он обладает высокой светопропускающей способностью от 200 нм до 2,5 мкм. Кроме того, его также можно использовать при более высоких рабочих температурах. Положительные линзы из плавленого кремнезема чаще всего используются для фокусировки параллельных лучей света в определенном месте.
- Материал: плавленый кремнезем ультрафиолетового излучения
- Фокусное расстояние (f'): ±2%@587.6nm
- Допуск по диаметру ( ): +0,0/-0,20
- Толщина по центру (Tc): ±0,1
- Центрирование: 3'
- Погрешность формы: от 1 до 5 полос
- Неравномерность полос: от 0,2 до 0,5 полос
- Качество поверхности: 60-40% без царапин
- Диаметр отверстия: 90%
- Без покрытия

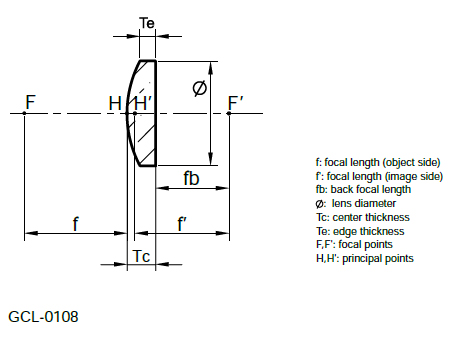

Плосковыпуклые линзы из плавленого кремнезема GCL-0108
|
Номер детали |
ø |
f' |
fb |
Tc |
Te |
|
GCL-010801 |
10.0 |
15.0 |
12.9 |
3.3 |
1.2 |
|
GCL-010802 |
10.0 |
30.0 |
28.5 |
2.3 |
1.4 |
|
GCL-010803 |
10.0 |
40.0 |
38.7 |
2.3 |
1.6 |
|
GCL-010804 |
12.7 |
25.4 |
22.5 |
4.0 |
2.1 |
|
GCL-010805 |
12.7 |
38.1 |
36.0 |
3.0 |
1.8 |
|
GCL-010806 |
12.7 |
50.8 |
48.3 |
3.0 |
2.1 |
|
GCL-010818 |
20.0 |
30.0 |
25.8 |
6 |
1.69 |
|
GCL-010807 |
20.0 |
40.0 |
36.7 |
5.0 |
2.1 |
|
GCL-010808 |
20.0 |
60.0 |
56.6 |
5.0 |
3.1 |
|
GCL-010809 |
20.0 |
80.0 |
76.7 |
4.5 |
3.1 |
|
GCL-010819 |
25.4 |
30.0 |
23.14 |
10 |
1.53 |
|
GCL-010810 |
25.4 |
38.1 |
33.3 |
7.0 |
1.5 |
|
GCL-010820 |
25.4 |
40.0 |
35.48 |
6.6 |
1.49 |
|
GCL-010811 |
25.4 |
50.8 |
46.3 |
6.0 |
2.2 |
|
GCL-010821 |
25.4 |
60.0 |
56.85 |
4.6 |
1.49 |
|
GCL-010812 |
25.4 |
75.0 |
71.6 |
5.0 |
2.6 |
|
GCL-010814 |
25.4 |
100.0 |
97.3 |
4.0 |
2.2 |
|
GCL-010822 |
25.4 |
125.0 |
122.94 |
3.0 |
1.58 |
|
GCL-010815 |
25.4 |
150.0 |
147.3 |
4.0 |
2.8 |
|
GCL-010816 |
25.4 |
175.0 |
172.3 |
4.0 |
3.0 |
|
GCL-010817 |
25.4 |
200.0 |
197.3 |
4.0 |
3.1 |
|
GCL-010813 |
25.4 |
250.0 |
246.6 |
5.0 |
4.3 |
|
GCL-010824 |
50.8 |
75.0 |
65.4 |
14.0 |
2.9 |
|
GCL-010825 |
50.8 |
100.0 |
93.2 |
10.0 |
2.4 |
|
GCL-010826 |
50.8 |
125.0 |
119.5 |
8.0 |
2.1 |
|
GCL-010827 |
50.8 |
150.0 |
145.2 |
7.0 |
2.2 |
|
GCL-010828 |
50.8 |
175.0 |
170.2 |
7.0 |
2.9 |
|
GCL-010829 |
50.8 |
200.0 |
195.2 |
7.0 |
3.4 |
|
GCL-010830 |
50.8 |
250.0 |
245.2 |
7.0 |
4.2 |
|
GCL-010831 |
50.8 |
300.0 |
295.9 |
6.0 |
3.6 |
|
GCL-010832 |
50.8 |
400.0 |
395.9 |
6.0 |
4.2 |
|
GCL-010833 |
50.8 |
500.0 |
496.6 |
5.0 |
3.6 |
|
GCL-010834 |
50.8 |
600.0 |
596.6 |
5.0 |
3.8 |
|
GCL-010835 |
50.8 |
800.0 |
796.6 |
5.0 |
4.1 |
