Плосковыпуклые линзы в основном используются для фокусировки параллельных лучей света в определенном месте. Асимметрия передней и задней поверхностей этих линз эффективно минимизирует сферическую аберрацию, особенно в ситуациях, когда объект и изображение находятся на разном расстоянии от объектива. Оптимальным является случай, когда объект расположен на бесконечности (рассматривается как параллельные лучи, попадающие в объектив), а изображение находится в фокусе, который имеет бесконечное соотношение расстояния до объекта к расстоянию до изображения. Изогнутая поверхность объектива должна быть обращена в направлении объекта.
- Материал: BK7 grade A, подвергнутый тонкому отжигу
- Фокусное расстояние (f'): ±2%@587.6 нм
- Допуск по диаметру (φ): +0,0/-0,20
- Толщина по центру (Tc): ±0,1
- Центрирование: 3’
- Погрешность формы: от 1 до 5 полос
- Неравномерность полос: от 0,2 до 0,5 полос
- Качество поверхности: 60-40% без царапин
- Покрытие: GCL-0101xx: покрытие MgF2 с длиной волны 1/4 волны при длине волны 550 нм для угла падения 0°
GCL-0101xxA: Многослойное AR-покрытие VIS, Rave≤0.5%@450-800 нм
GCL-0101xxB: Многослойное AR-покрытие NIR, Rave≤0.5%@800-1100 нм
- Прозрачное отверстие: диаметр 90%

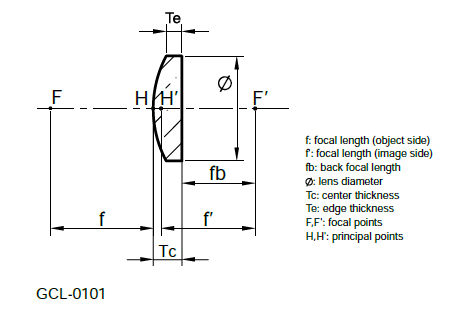

Плосковыпуклые линзы GCL-0101 BK7
|
Номер детали |
φ |
f' |
fb |
Tc |
Te |
Вес |
|
GCL-010130 |
6 |
6 |
4.6 |
2.5 |
1.42 |
0.2 |
|
GCL-010101 |
6 |
9.8 |
8.5 |
2 |
1 |
1 |
|
GCL-010102 |
6 |
19 |
17.7 |
2 |
1.5 |
1 |
|
GCL-010103 |
6 |
38.1 |
36.8 |
2 |
1.8 |
1 |
|
GCL-010131 |
10 |
10 |
6.8 |
4.8 |
1.1 |
1 |
|
GCL-010132 |
10 |
15 |
13.1 |
2.9 |
1.1 |
1 |
|
GCL-010133 |
10 |
20 |
18.4 |
2.4 |
1.1 |
1 |
|
GCL-010134 |
10 |
30 |
28.8 |
1.9 |
1.1 |
1 |
|
GCL-010168 |
10 |
40 |
38.02 |
3 |
2.39 |
0.5 |
|
GCL-010169 |
10 |
75 |
73.02 |
3 |
2.68 |
0.6 |
|
GCL-010170 |
10 |
100 |
98.02 |
3 |
2.76 |
0.6 |
|
GCL-010104 |
12.7 |
12.7 |
8.7 |
6 |
1.1 |
2 |
|
GCL-010105 |
12.7 |
25.4 |
22.8 |
4 |
2.4 |
2 |
|
GCL-010106 |
12.7 |
38.1 |
36.1 |
3 |
2 |
2 |
|
GCL-010107 |
12.7 |
50.8 |
48.8 |
3 |
2.2 |
2 |
|
GCL-010171 |
20 |
25 |
21.04 |
6 |
1.26 |
3 |
|
GCL-010135 |
20 |
30 |
26.2 |
5.7 |
2 |
4 |
|
GCL-010136 |
20 |
40 |
37 |
4.6 |
2 |
3 |
|
GCL-010137 |
20 |
50 |
47.4 |
4 |
2 |
3 |
|
GCL-010138 |
20 |
60 |
57.6 |
3.7 |
2 |
3 |
|
GCL-010139 |
20 |
80 |
77.9 |
3.2 |
2 |
3 |
|
GCL-010140 |
20 |
100 |
98 |
3 |
2 |
3 |
|
GCL-010158 |
25.4 |
30 |
24.66 |
8.1 |
1.49 |
6.5 |
|
GCL-010159 |
25.4 |
35 |
30.39 |
7 |
1.79 |
5.8 |
|
GCL-010108 |
25.4 |
38.1 |
33.5 |
7 |
2.4 |
6 |
|
GCL-010160 |
25.4 |
40 |
36.31 |
5.6 |
1.24 |
4.5 |
|
GCL-010161 |
25.4 |
45 |
41.57 |
5.2 |
1.43 |
4.3 |
|
GCL-010109 |
25.4 |
50.8 |
46.8 |
6 |
2.7 |
6 |
|
GCL-010162 |
25.4 |
60 |
56.9 |
4.7 |
1.98 |
4.3 |
|
GCL-010110 |
25.4 |
75 |
71.7 |
5 |
2.9 |
6 |
|
GCL-010163 |
25.4 |
85 |
82.17 |
4.3 |
2.42 |
4.3 |
|
GCL-010111 |
25.4 |
100 |
96.7 |
5 |
3.4 |
6 |
|
GCL-010164 |
25.4 |
125 |
122.69 |
3.5 |
2.24 |
3.7 |
|
GCL-010112 |
25.4 |
150 |
147.4 |
4 |
3 |
5 |
|
GCL-010113 |
25.4 |
175 |
172.4 |
4 |
3.1 |
5 |
|
GCL-010154 |
25.4 |
200 |
197.7 |
3.5 |
2.7 |
5 |
|
GCL-010165 |
25.4 |
225 |
222.69 |
3.5 |
2.8 |
3.4 |
|
GCL-010166 |
25.4 |
250 |
247.69 |
3.5 |
2.87 |
3.4 |
|
GCL-010155 |
25.4 |
300 |
297.7 |
3.5 |
3 |
5 |
|
GCL-010167 |
25.4 |
400 |
397.69 |
3.5 |
3.11 |
3.6 |
|
GCL-010156 |
25.4 |
500 |
497.7 |
3.5 |
3.2 |
5 |
|
GCL-010157 |
25.4 |
1000 |
997.7 |
3.5 |
3.3 |
5 |
|
GCL-010141 |
30 |
60 |
55.8 |
6.4 |
2.5 |
9 |
|
GCL-010142 |
30 |
100 |
96.9 |
4.7 |
2.5 |
6 |
|
GCL-010143 |
30 |
120 |
117.1 |
4.3 |
2.5 |
6 |
|
GCL-010144 |
30 |
150 |
147.4 |
4 |
2.5 |
6 |
|
GCL-010116 |
38.1 |
200 |
196.7 |
5 |
3.2 |
12 |
|
GCL-010117 |
38.1 |
300 |
296.7 |
5 |
3.8 |
13 |
|
GCL-010145 |
40 |
80 |
74.3 |
8.7 |
3.5 |
20 |
|
GCL-010146 |
40 |
150 |
146 |
6.1 |
3.5 |
15 |
|
GCL-010147 |
40 |
200 |
196.4 |
5.5 |
3.5 |
15 |
|
GCL-010148 |
40 |
350 |
347 |
4.6 |
3.5 |
14 |
|
GCL-010172 |
50.8 |
50.8 |
44.08 |
12 |
2.86 |
50.2 |
|
GCL-010173 |
50.8 |
75 |
67.42 |
11.5 |
2.02 |
35.6 |
|
GCL-010118 |
50.8 |
100 |
92.7 |
11 |
4.3 |
39 |
|
GCL-010174 |
50.8 |
125 |
120.06 |
7.5 |
2.3 |
25.2 |
|
GCL-010119 |
50.8 |
150 |
144.1 |
9 |
4.7 |
36 |
|
GCL-010175 |
50.8 |
175 |
171.04 |
6 |
2.36 |
21.4 |
|
GCL-010176 |
50.8 |
200 |
196.57 |
5.2 |
2.03 |
18.5 |
|
GCL-010120 |
50.8 |
250 |
245.4 |
7 |
4.5 |
30 |
|
GCL-010177 |
50.8 |
300 |
296.7 |
5 |
2.91 |
20.2 |
|
GCL-010121 |
50.8 |
400 |
396 |
6 |
4.4 |
26 |
|
GCL-010178 |
50.8 |
500 |
496.7 |
5 |
3.75 |
22.3 |
|
GCL-010179 |
50.8 |
600 |
596.7 |
5 |
3.96 |
22.9 |
|
GCL-010180 |
50.8 |
800 |
796.7 |
5 |
4.22 |
23.5 |
|
GCL-010122 |
76.2 |
175 |
165.8 |
14 |
5.6 |
115 |
|
GCL-010123 |
76.2 |
300 |
293.4 |
10 |
5.2 |
90 |
|
GCL-010124 |
76.2 |
500 |
494.7 |
8 |
5.2 |
76 |
|
GCL-010125 |
76.2 |
700 |
695.4 |
7 |
5 |
70 |
|
GCL-010126 |
76.2 |
1000 |
995.4 |
7 |
5.6 |
73 |
|
GCL-010127 |
100 |
500 |
493.5 |
9.9 |
5 |
79 |
|
GCL-010128 |
100 |
800 |
794.7 |
8 |
5 |
129 |
|
GCL-010129 |
100 |
1000 |
995.1 |
7.4 |
5 |
124 |
Плосковыпуклые линзы GCL-0101 A BK7 (Rave≤0.5%@450-800 нм)
|
Номер детали |
φ |
f' |
fb |
Tc |
Te |
Вес |
|
GCL-010158A |
25.4 |
30 |
24.66 |
8.1 |
1.49 |
6.5 |
|
GCL-010159A |
25.4 |
35 |
30.39 |
7 |
1.79 |
5.8 |
|
GCL-010108A |
25.4 |
38.1 |
33.5 |
7 |
2.4 |
6 |
|
GCL-010160A |
25.4 |
40 |
36.31 |
5.6 |
1.24 |
4.5 |
|
GCL-010161A |
25.4 |
45 |
41.57 |
5.2 |
1.43 |
4.3 |
|
GCL-010109A |
25.4 |
50.8 |
46.8 |
6 |
2.7 |
6 |
|
GCL-010162A |
25.4 |
60 |
56.9 |
4.7 |
1.98 |
4.3 |
|
GCL-010110A |
25.4 |
75 |
71.7 |
5 |
2.9 |
6 |
|
GCL-010163A |
25.4 |
85 |
82.17 |
4.3 |
2.42 |
4.3 |
|
GCL-010111A |
25.4 |
100 |
96.7 |
5 |
3.4 |
6 |
|
GCL-010164A |
25.4 |
125 |
122.69 |
3.5 |
2.24 |
3.7 |
|
GCL-010112A |
25.4 |
150 |
147.4 |
4 |
3 |
5 |
|
GCL-010113A |
25.4 |
175 |
172.4 |
4 |
3.1 |
5 |
|
GCL-010154A |
25.4 |
200 |
197.7 |
3.5 |
2.72 |
5 |
|
GCL-010165A |
25.4 |
225 |
222.69 |
3.5 |
2.8 |
3.4 |
|
GCL-010166A |
25.4 |
250 |
247.69 |
3.5 |
2.87 |
3.4 |
|
GCL-010155A |
25.4 |
300 |
297.7 |
3.5 |
2.98 |
5 |
|
GCL-010167A |
25.4 |
400 |
397.69 |
3.5 |
3.11 |
3.6 |
|
GCL-010156A |
25.4 |
500 |
497.7 |
3.5 |
3.19 |
5 |
|
GCL-010157A |
25.4 |
1000 |
997.7 |
3.5 |
3.34 |
5 |
Плосковыпуклые линзы GCL-0101B BK7 (Rave≤0.5%@800-1100 нм)
|
Номер детали |
φ |
f' |
fb |
Tc |
Te |
Вес |
|
GCL-010158B |
25.4 |
30 |
24.66 |
8.1 |
1.49 |
6.5 |
|
GCL-010159B |
25.4 |
35 |
30.39 |
7 |
1.79 |
5.8 |
|
GCL-010108B |
25.4 |
38.1 |
33.5 |
7 |
2.4 |
6 |
|
GCL-010160B |
25.4 |
40 |
36.31 |
5.6 |
1.24 |
4.5 |
|
GCL-010161B |
25.4 |
45 |
41.57 |
5.2 |
1.43 |
4.3 |
|
GCL-010109B |
25.4 |
50.8 |
46.8 |
6 |
2.7 |
6 |
|
GCL-010162B |
25.4 |
60 |
56.9 |
4.7 |
1.98 |
4.3 |
|
GCL-010110B |
25.4 |
75 |
71.7 |
5 |
2.9 |
6 |
|
GCL-010163B |
25.4 |
85 |
82.17 |
4.3 |
2.42 |
4.3 |
|
GCL-010111B |
25.4 |
100 |
96.7 |
5 |
3.4 |
6 |
|
GCL-010164B |
25.4 |
125 |
122.69 |
3.5 |
2.24 |
3.7 |
|
GCL-010112B |
25.4 |
150 |
147.4 |
4 |
3 |
5 |
|
GCL-010113B |
25.4 |
175 |
172.4 |
4 |
3.1 |
5 |
|
GCL-010154B |
25.4 |
200 |
197.7 |
3.5 |
2.72 |
5 |
|
GCL-010165B |
25.4 |
225 |
222.69 |
3.5 |
2.8 |
3.4 |
|
GCL-010166B |
25.4 |
250 |
247.69 |
3.5 |
2.87 |
3.4 |
|
GCL-010155B |
25.4 |
300 |
297.7 |
3.5 |
2.98 |
5 |
|
GCL-010167B |
25.4 |
400 |
397.69 |
3.5 |
3.11 |
3.6 |
|
GCL-010156B |
25.4 |
500 |
497.7 |
3.5 |
3.19 |
5 |
|
GCL-010157B |
25.4 |
1000 |
997.7 |
3.5 |
3.34 |
5 |
