Проекторы светодиодных рисунков GCO – 2390

Продукты серии GCO - 2390 представляют собой проекционные линзы на основе светодиодов для высокоточных 3D-измерений. Улучшенный источник света при тестировании на триангуляцию с использованием объектива для визуализации, а не коаксиальной линзы, что может значительно повысить точность теста.

• Модель освещения с регулировкой наклона может гарантировать равномерное освещение проецируемой целевой поверхности, даже если целевая поверхность не параллельна лицевой стороне объектива, эта характеристика играет жизненно важную роль при калибровке и тестировании;
• Сконфигурированные с различными сетками, удовлетворяют различным разрешениям и различным требованиям к проекционному рисунку и могут быстро заменять проекционную сетку;
• Различные светодиодные источники света высокой мощности являются дополнительными, подходят для использования в различных цветах источников света, имеют большой световой поток и контрастность освещения
• Интерфейс C - образного крепления может быть совместим с телецентрическим объективом, чтобы гарантировать проекционный рисунок без искажений;

Принцип проецирования и выбор модели：

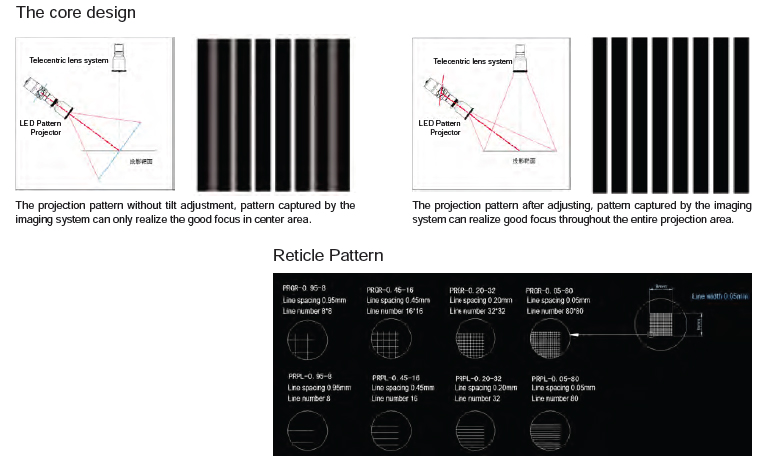

Для получения неискаженной поверхности проецирования рекомендуется использовать C - образный интерфейс GCO - 2390 с двойным телецентрическим объективом CDHC. В зависимости от системы визуализации и угла θ проекционной системы, обратитесь к рекомендуемому значению в "справочной таблице", чтобы отрегулировать ручку визира на объективе серии GCO-2390 (ослабьте стопорный винт на маховичке, затем поверните указанную шкалу φ, после чего зафиксируйте винт).

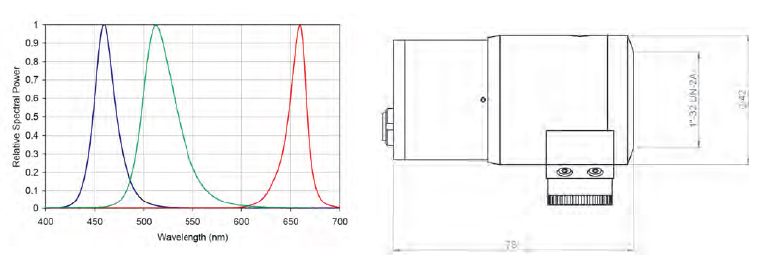

Таблица 1 Параметры серии продуктов

Таблица 2 Параметров приложения

Таблица 3 Справочная таблица проекционных телецентрических объективов
