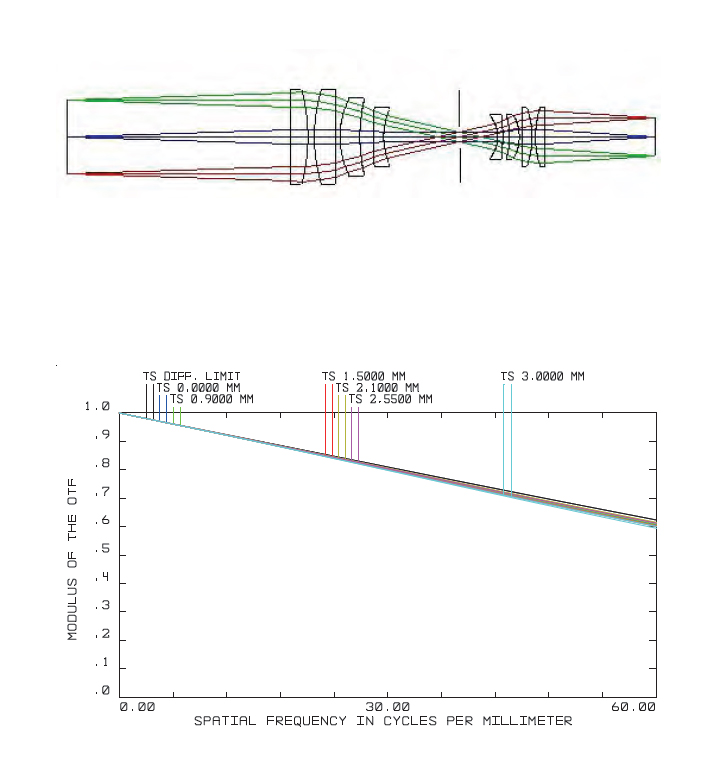

Серия телецентрических систем разработана с использованием пары базовых объективов для достижения требуемой телецентричности на плоскости объекта и изображения. Комбинированная система телецентрических линз с ограничителем диафрагмы, расположенным в общем фокусе передней и задней линз, в результате чего главный луч направлен параллельно оптической оси как в пространстве объекта, так и в пространстве изображения. Как входной, так и выходной зрачки расположены на бесконечности. Таким образом, постоянная перспектива или угол обзора и постоянное увеличение могут быть достигнуты в тех случаях, когда объект и поверхность изображения наклонены относительно оптической оси или объектив расфокусирован либо на поверхности объекта, либо на поверхности изображения. Еще одной особенностью является большая глубина фокусировки, до нескольких миллиметров, что чрезвычайно полезно при проведении инспекции. Для подключения к ПЗС-камерам предлагаются адаптеры с C/T-образным креплением (GCO-230101~231206).
Телецентрические линзы GCO-23

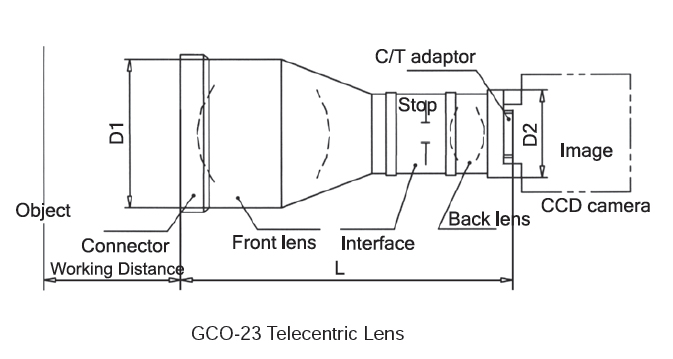

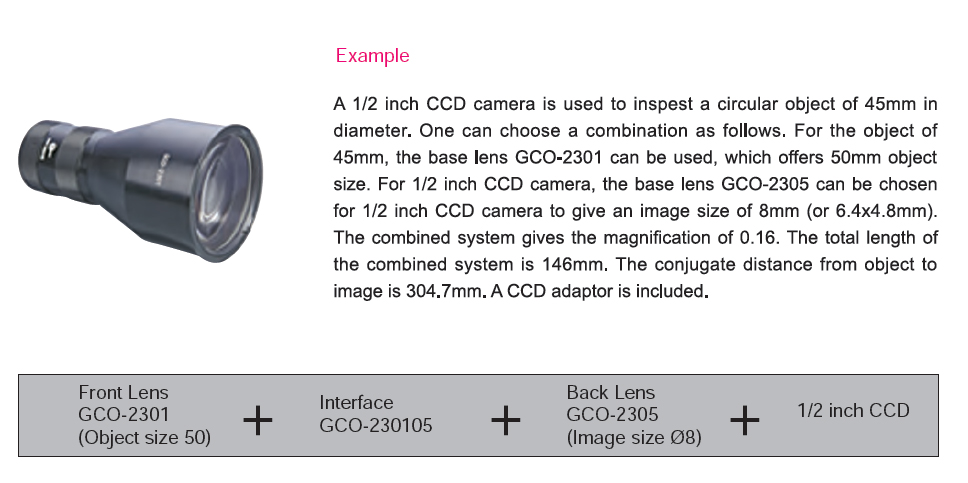

Любые два базовых объектива могут быть объединены через интерфейс (GCO-230101~231206) для создания системы телецентрических объективов с определенным увеличением. Каждый базовый объектив может использоваться как передний, так и задний, в зависимости от размера объекта или изображения.
Интерфейсы и ПЗС-адаптеры

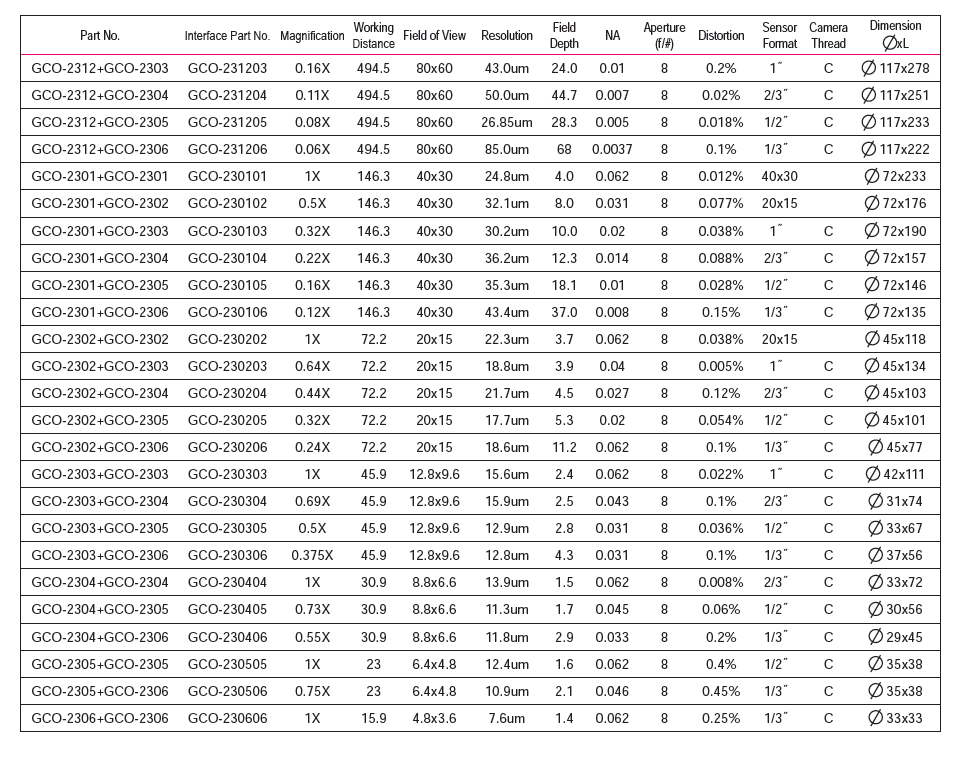

Настройки интерфейса между базовыми объективами приведены в таблице ниже. В интерфейс встроен упор, который выравнивается для достижения телецентрического эффекта. ПЗС-адаптеры поставляются вместе с интерфейсами. По запросу также доступны специальные ПЗС-адаптеры.
