Фокусирующие линзы с воздушным зазором предназначены для фокусировки мощного излучения, испускаемого лазерами. Линзы оптимизированы для высокоточных применений, например, для использования в системах лазерной обработки для сварки, резки, сверления и распиловки. Они также могут использоваться для коллимации лазерного луча, передаваемого по оптоволокну.
В фокусирующих линзах Daheng с воздушным пространством используются высококачественные тройные линзовые элементы, оптимизированные для получения фокусного пятна с ограниченной дифракцией. Благодаря специально разработанному оптическому покрытию система линз обеспечивает пропускание света на всей длине волны до 98%.
Размер пятна Dspot(1/e2)
Минимально возможный размер пятна фокусировки для фокусирующей линзы с воздушным зазором рассчитывается путем умножения длины волны лазера на фокусное расстояние линзы, f', коэффициент FAP и величину дифракции M2 лазерного луча и деления на диаметр луча Dbeam(1/e2).
Глубина фокусировки
Глубина фокусировки фокусирующей линзы с воздушным зазором определяется удвоенной рэлеевской длиной. Рэлеевская длина определяется как расстояние вдоль оптической оси между точками, в которых площадь луча удваивается перед фокусом или за ним.
Рэлеевская длина ZR рассчитывается как площадь луча в фокальной плоскости, умноженная на коэффициент (зависящий от FAP-фактора), деленный на длину волны и величину дифракции M2 лазера.

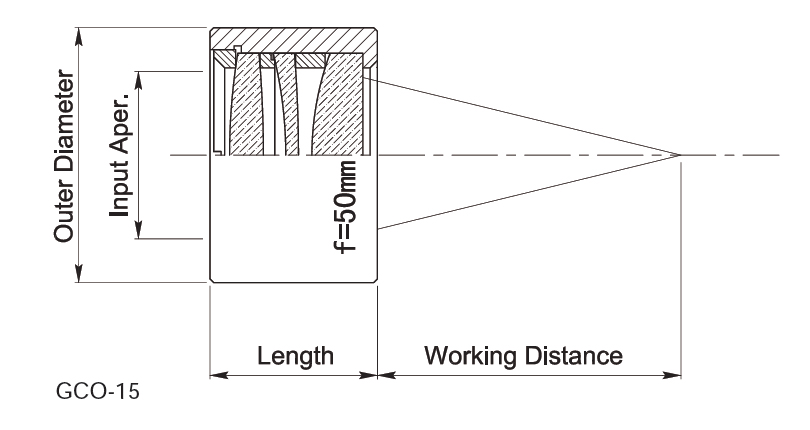

Номер детали |
EFL |
Длина волны |
Наружный диаметр |
Входная диафрагма |
Длина |
Рабочее расстояние |
Передача |
Порог повреждения |
|
GCO-150101 |
25 |
355 нм |
25 |
12 |
17 |
17.2 |
＞98.5% |
10 Дж/см2 при 10 нс 10 Гц 1064 нм |
|
GCO-150102 |
48 |
355 нм |
30 |
23 |
20 |
40 |
＞98.5% |
|
|
GCO-150103 |
60 |
355 нм |
40 |
34 |
27.6 |
47.5 |
＞98.5% |
|
|
GCO-150111 |
25 |
532 нм |
25 |
12.5 |
13.5 |
19.7 |
＞98.5% |
|
|
GCO-150112 |
50 |
532 нм |
35 |
23.5 |
23 |
42.2 |
＞98.5% |
|
|
GCO-150113 |
77 |
532 нм |
41 |
35 |
24 |
66.6 |
＞98.5% |
|
|
GCO-150121 |
25 |
1064 нм |
25 |
12.5 |
13.5 |
20.1 |
＞98.5% |
|
|
GCO-150122 |
50 |
1064 нм |
35 |
23.5 |
20 |
41.7 |
＞98.5% |
|
|
GCO-150123 |
77 |
1064 нм |
41 |
35 |
24 |
67 |
＞98.5% |
|
|
GCO-150131 |
25 |
800 нм |
- |
- |
13.5 |
- |
- |
