Лазерные кристаллы и компоненты.
Лазерные кристаллы, нелинейные кристаллы и лазерная оптика являются важными частями лазерных систем или лазерных приложений. Лазерные кристаллы используются в качестве среды для генерации лазерного света, когда он накачивается источником энергии, нелинейные кристаллы функционируют как генерация гармоник или преобразование частоты, оптический параметрический генератор, модуляторы добротности и т.д. для лазерного света. Лазерные линзы предназначены для фокусировки, гомогенизации или формирования лазерных лучей. Лазерные зеркала предназначены для управления лучом, а лазерные окна используются для передачи заданных длин волн и защиты чувствительных компонентов от рассеянного света. Лазерные фильтры пропускают или отражают часть лазерного излучения. Поляризаторы и волновые пластины используются для изменения состояния поляризации лазерного излучения.
Мы предлагаем широкий выбор лазерных оптических компонентов, как готовых, так и таможенных продуктов. Лазерные оптические компоненты изготавливаются из определенных кристаллов или оптических материалов с помощью прецизионной резки и полировки, а также с высокоэффективными покрытиями. Также доступны серийные детали для лазеров Nd:YAG, сверхбыстрых фемтосекундных лазеров, волоконных лазеров, CO2-лазеров.
Лазерные кристаллы.
"Лазер" - это аббревиатура от "усиление света путем стимулированного излучения", когда лазерная среда усиления накачивается внешним источником энергии, она стимулируется и испускает световой луч, а затем луч отражается в оптическом резонаторе для генерации когерентного лазерного излучения. Лазерная среда может быть твердой, газовой, жидкой и полупроводниковой. Лазерные кристаллы — это разновидность оптических кристаллов, используемых в твердотельных лазерах. Лазерные кристаллы часто легируют различными типами ионов, эти ионы помогают стимулировать излучение света для усиления света на когерентной длине волны. Общая геометрия этих кристаллов включает кубовидную, цилиндрическую и тонкодисковую формы. Форма кристалла наряду с плотностью легирования сильно влияет на выходной лазерный луч.
Компания предлагает различные лазерные кристаллы, в том числе: Nd:YAG, Nd:Ce:YAG, Nd:YVO4, CTH:YAG, Er:YAG, Yb:YAG, Ti:Sapphire, кристаллы александрита и кристаллы диффузионного связывания, Nd :YAG и Nd:YVO4 являются популярными кристаллами для лазеров с длиной волны 1064 нм, кристаллы Nd:Ce:YAG, CTH:YAG и Er:YAG часто используются в медицинских и косметических лазерах, Ti:Sapphire для сверхбыстрых лазерных систем, александрит для длинноимпульсных и пикосекундных лазерных систем 755 нм кристаллы диффузионного соединения полезны для компактных лазерных систем OEM.
Александритовые лазерные кристаллы.
- Отлично подходит для длинноимпульсных лазеров с модуляцией добротности или пикосекундных лазеров с длиной волны 755 нм.
- Высокий порог повреждения (способность выдерживать более 1,5 миллионов импульсов)
- Высокая термостойкость и широкий диапазон длин волн излучения
- Услуги по восстановлению (повторная полировка и повторное покрытие) бывших в употреблении александритовых стержней
- Доступны ячейки Pockels DKDP 755 нм
Типичные модули:
Диаметр 5x115 мм, диаметр 7x110 мм, диаметр 7x125 мм
Диаметр 6,35x120 мм, диаметр 8x130 мм, диаметр 9,53x117 мм
Характеристики:
|
Допуск размера |
Диаметр (+0/-0,05 мм) x длина (+1/-0 мм) |
||
|
Качество поверхности |
10/5 С/Д |
Параллелизм |
<10” |
|
Разрешенные фишки |
<0,1 мм |
Перпендикулярность |
<5' |
|
Плоскостность |
λ/10@633нм |
Очистить диафрагму |
≥98% |
|
Варианты покрытия |
1- Нормальное: AR@755нм на обоих концах 2- Зеркальное покрытие: HR@755нм(S1) и PR@755нм(S2) |
||
|
Дополнительные концевые формы стержня |
1- плоско-плоско 2- выпукло-плоско |
||
|
Порог урона |
|
||
Свойства материала:
|
Формула |
Cr3+:BeAl2О4 |
|
Константы решетки (ангстрем) |
5,476(a) х 9,404(b) х 4,427(c) |
|
Молекулярный вес |
127,01 г/моль |
|
Твердость (Моос) |
8,5 |
|
Длина волны генерации |
710 - 800 нм |
|
Кристаллическая система |
Ромбический |
|
Показатель преломления (при 750 нм) |
1,7367(a) х 1,7241(b) х 1,7346(c) |
|
Коэффициент теплового расширения (x 10^-6/K) |
5,9(a), 6,1(b), 6,7(c) |
|
Твердость по Виккерсу (кг/мм^2) |
2000 |
|
Температура плавления |
1870°С |
|
Теплопроводность |
0,23 Вт/см•К |
|
Плотность |
3,7 г/см^3 |
|
Модуль Юнга (ГПа) |
469 |
|
Термостойкость (Вт/см) |
35 - 74 |
|
дн/дТ |
8x10^-6/К |
Александрит (легированный хромом алюминат бериллия, Cr3+:BeAl2O4) представляет собой разновидность кристаллической лазерной усиливающей среды, выращенной в монокристаллической форме с использованием усовершенствованного метода Чохральского, а лазерно-активные ионы Cr3+ легированы в основном кристалле. Кристалл александритового лазера способен генерировать излучение в широком диапазоне длин волн, диапазон настройки от 710 до 800 нм возможен при оптимальных рабочих условиях, наиболее широко применяемая длина волны составляет около 755 нм, где может быть достигнута максимальная эффективность. Кристалл александритового лазера в настоящее время является актуальным материалом для применения в различных областях промышленности, включая дерматологию, атмосферный лидар или спектроскопию (в которой используется возможность перестройки длины волны александрита) и т.д. И особенно выгоден для медицинских лазерных устройств (например, лазеров для удаления волос). Кроме того, благодаря высокоанизотропной структуре в сочетании со значительным двулучепреломляющим свойством, с помощью Александритового лазера можно добиться линейно поляризованного излучения с низкой потерей деполяризации.
Предлагаем индивидуальные александритовые лазерные кристаллы, подходящие для импульсных лазеров с модуляцией добротности или пикосекундных лазеров с длиной волны 755 нм, с высоким порогом повреждения, высоким термооптическим качеством и конкурентоспособной ценой. Мы также предоставляем услуги по восстановлению (повторная полировка и повторное покрытие для бывших в употреблении лазерных стержней). Кстати, вы можете получить дополнительные ячейки Поккельса DKDP 755 нм для вашего александритового лазера, быстрая доставка гарантируется в соответствии с вашими требованиями.
Особенности и применение александритового лазерного кристалла:
- Высокая термостойкость
Александрит не только выдерживает высокие температуры, но даже обеспечивает более высокое усиление и эффективность лазера при повышенной температуре. Предлагаемый александрит обладает превосходными термомеханическими и термооптическими свойствами. По сравнению с Nd:YAG термостойкость александрита в пять раз выше.
- Высокий порог урона
Александритовый стержень, имеет высокий порог повреждения, что позволяет стержню выдерживать более 1,5 миллионов импульсов.
- Отлично подходит для импульсных лазеров с модуляцией добротности или пикосекундных лазеров с длиной волны 755 нм.
Компания предлагает индивидуальные александритовые лазерные кристаллы, подходящие для импульсных лазеров с модуляцией добротности или пикосекундных лазеров с длиной волны 755 нм. Вы также можете приобрести ячейки Поккельса DKDP 755 нм. Эта длина волны может быть полностью поглощена волосами, а также меланином, что делает ее подходящей для эстетических лазерных систем.
- Машины для удаления волос или системы удаления татуировок
В случае удаления волос александритовый лазер является лучшим выбором, чем диодный лазер, для людей со светлой кожей, однако для людей с темным оттенком кожи диодный лазер может быть единственным вариантом, поскольку александритовый лазер имеет более высокий потенциал повреждения более темной кожи. По сравнению с лазером Nd:YAG, александритовый лазер более предпочтителен для людей со светлыми волосами, и с точки зрения переносимости он, как правило, менее болезненный, чем лазер Nd:YAG.
Татуировки можно удалить, применяя свет, который может быть поглощен использованными чернилами, которые затем химически преобразуются и впоследствии удаляются телом. Короткий импульсный александритовый лазер с модуляцией добротности подходит для мелких частиц чернил.
Техническая визуализация:

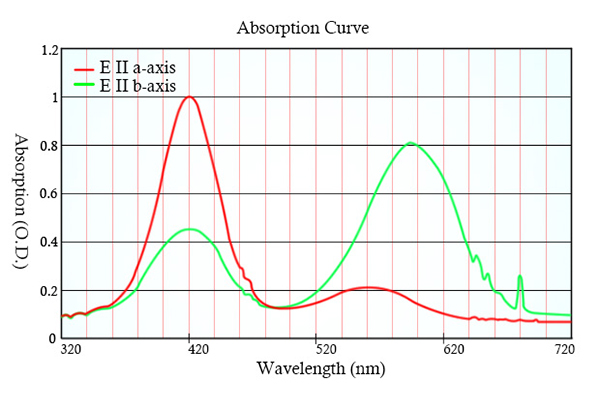

Кривые: 1. Кривые поглощения кристаллов александрита
2. Кривые пропускания покрытий с высоким и частичным отражением для александритовых стержней.

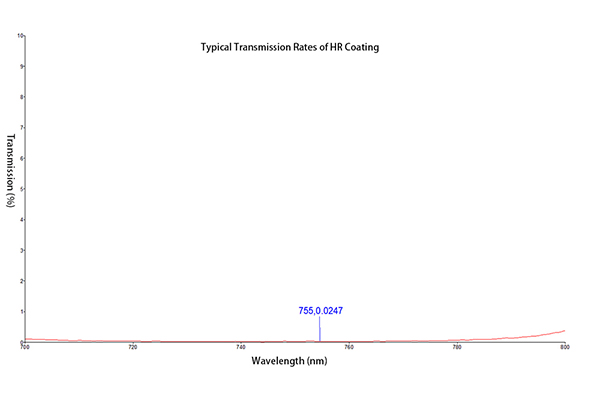

1). Типичные скорости передачи покрытий с высоким коэффициентом отражения (HR)

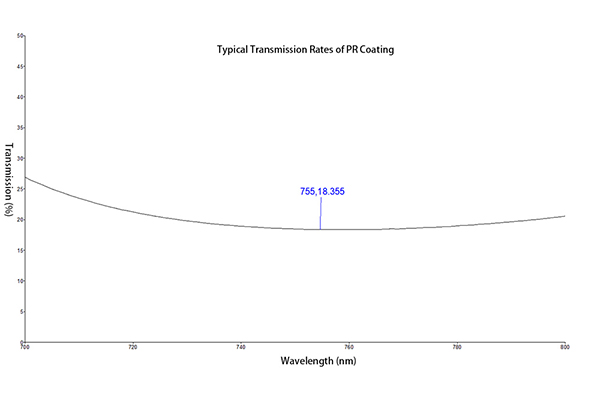

2). Типичные скорости передачи покрытий с частичным отражением (PR)
