GO-NR1000 ГОНИОФОТОМЕТР БЛИЖНЕГО ПОЛЯ

Описание:

Фотометрия ближнего поля для построения модели светового луча. Более удобный и точный дизайн вторичной оптики и разработки светотехнической продукции.

Подходит для фотометрических измерений в ближнем поле корпусов светодиодов, оптических линз и т. д. для вторичной оптики;

Измеритель яркости изображения использует термоэлектрическое охлаждение для обеспечения стабильности измерений;

Может быть оснащен фотометром и спектрорадиометром для измерения таких параметров, как пространственное распределение цвета.

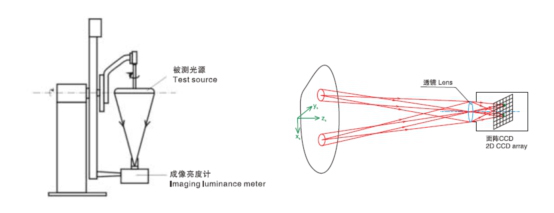

В гониофотометре ближнего поля используется двухмерный измеритель яркости изображения ПЗС. Согласно приведенному изображению, измеритель яркости вращается вокруг тестового источника, чтобы измерить распределение яркости тестируемого источника света для каждого угла измерения, т. е. световой поток в каждом направлении каждой излучающей свет точки. Таким образом может быть построена реальная модель луча, для использования в программном обеспечении для оптического проектирования с целью улучшения дизайна светильника и поля освещенности.

Картинка:

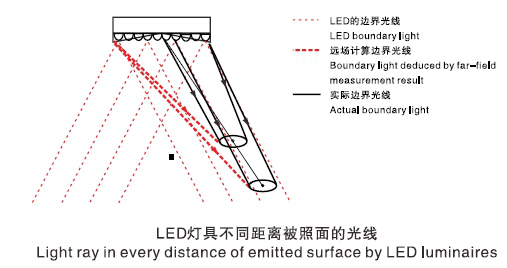

Традиционный гониофотометр измеряет светораспределение на достаточно большом расстоянии, проводя измерения в дальней зоне. Однако, когда освещаемая поверхность находится близко к источнику света, распределение света сильно отличается от того, что было в условиях измерения в дальней зоне. Как видно из рисунка, распределение света на разном расстоянии для светильников, включающих несколько светодиодов с определенным углом луча, сильно различается.

Картинка:

Гониофотометр ближнего поля может установить фактическую модель светового луча тестируемого образца, предоставляя более подробные данные для оптического проектирования.

Параметры:

Базовые принципы работы:

Гониофотометр ближнего поля GO-NR1000 применяется для фотометрических измерений в ближнем поле источников света небольшого размера и может измерять распределение яркости. Алгоритм работы позволяет построить лучевую модель света для получения данных об общем световом потоке, распределении освещенности каждой плоскости и распределении силы света в дальней зоне. Сочетание модели выходного луча и оптического программного обеспечения, такого как Tracepro, делает прибор более удобным и точным для проектирования и разработки вторичной оптики.

Основные технические характеристики:

Диапазон вращения горизонтальной оси (ось γ) : -118°~+118°

Диапазон вращения вертикальной оси (ось C) : 0°~360°

Угловая точность вращения : ±0,1°

Размер области излучения тестового источника : 0,5–30 мм ( или по индивидуальному заказу)

Точность измерителя яркости изображения: КЛАСС 1

Воспроизводимость измерения яркости : ±1%

Диапазон измерения яркости : 1 мкд/м 2 ～ 2 кд/м 2 ～ 200 кд/м 2 ～ 20000 кд/м 2

Формат экспорта данных Tracepro и т.д.

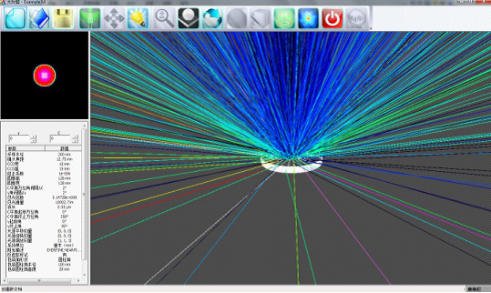

Интерфейс тестирования:

Картинка:

Применение:

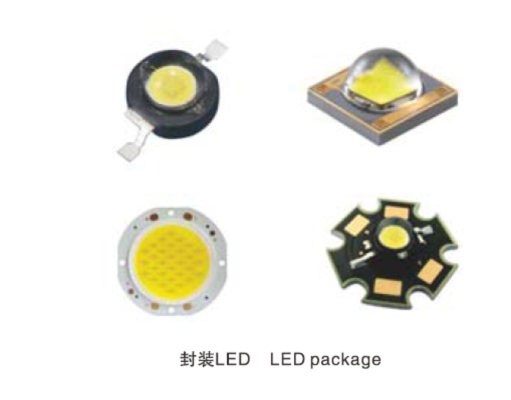

GO-NR1000 подходит для небольших светодиодных источников, таких как светодиодный блок.

Картинка:

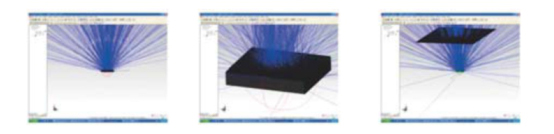

Лучевая модель источника света:

Картинка:

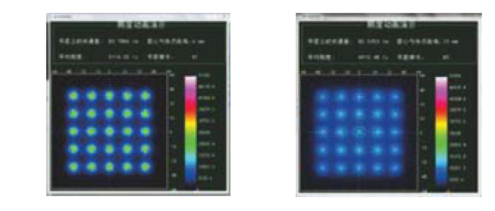

Распределение освещенности в каждой плоскости:

Картинка:

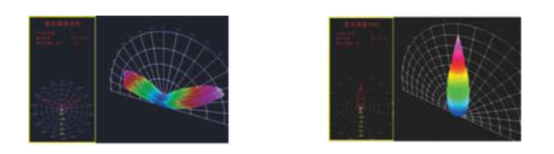

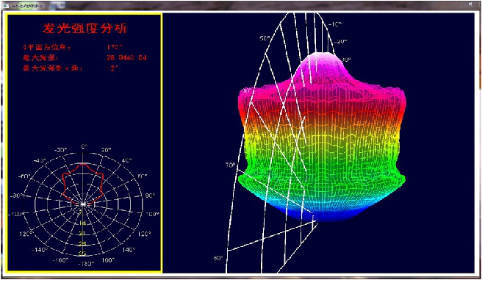

Распределение интенсивности яркости в ближнем поле:

Картинка:
