Подложки и пластины GGG

Цена: 0.00 USD
Количество:
Производитель: Shalom EO, Китай
Срок поставки: 60 дней
Модель:

Подложки и пластины для выращивания магнитных и сегнетоэлектрических пленок.

Пластины, изготовленные из MgO, SrTiO3, LSAT, LaAlO3, MgAl2O4, GGG, SGGG, Fe:SrTiO3, Nb:SrTiO3, Nd:SrTiO3, Al2O3 (сапфир), TGG, TiO2, предлагаются для выращивания магнитных и ферроэлектрических пленок, все пластины упакованы EPI.  Предлагаются различные складские и стандартные пластины SAW.

Подложки и пластины GGG.

  • Отличные механические, оптические и химические свойства
  • Максимальный диаметр: 4 дюйма; типичная толщина 0,5/1,0 мм
  • Чистая упаковка: чистая комната класса 1000 и мешки класса 100
  • Типичная ориентация подложек GGG: <100>, <110> и <111>
  • Области применения: выращивание магнитооптических пленок (например, тонких пленок YIG или BIG), отлично подходит для использования в качестве оптических, микроволновых изоляторов и подложек из высокотемпературного сверхпроводника (HTS).

 Описание:

  • Отличные механические, оптические и химические свойства
  • Отлично подходит в качестве оптического, микроволнового изолятора и HTS-подложек

Монокристалл гадолиний-галлиевого граната (GGG) является материалом с хорошими оптическими, механическими и термическими свойствами, что делает его перспективным для использования при изготовлении различных оптических компонентов, а также в качестве материала подложки для магнитооптических пленок и высокотемпературных сверхпроводников. Его можно использовать для инфракрасного оптического изолятора (1,3 и 1,5 мкм), который изготовлен из пленки YIG или BIG на подложке из гадолиний-галлиевого граната (GGG) плюс детали с двулучепреломлением. Кристалл GGG является важной подложкой для микроволновых изоляторов и может использоваться в качестве высокотемпературного материала для лазерных технологий, телекоммуникаций, электроники.

Предлагаем не только стандартные готовые к эпиляции пластины GGG, но и пластины нестандартного типа по запросу.

Общие характеристики:

Материал

Монокристаллы GGG

Ориентация

<100>, <110>,<111>

Ошибка ориентации

±0,5°

Максимальные диаметры

4 дюйма

Типичная толщина

0,5 мм, 1,0 мм

Допуск размера

±0,05 мм

Допуск размера

±0,1 мм

Чистота поверхности

SSP или DSP

Шероховатость

Ra <0,5нм

Чистота и упаковка

Чистая комната класса 1000, мешки класса 100

Физические свойства:

Плотность, г/см 3 (20°С)

7,08

Тип материалов

Монокристалл

Кристальная структура

кубический

Параметр решетки, А

12,383

Температура плавления (°С)

1750

Теплопроводность, Вт х см -1 х °К -1

7,05

Тепловое расширение, 1/°C

8,2х10-6

Диэлектрическая постоянная

30

Тангенс угла диэлектрических потерь на частоте 10 ГГц

0,15

Твердость по шкале Мооса

7,5

Продукция:

Артикул

Размер

Толщина

Ориентация

Отделка поверхности

6506-001

5x5 мм

0,5 мм

<100>

SSP

6506-002

5x5 мм

0,5 мм

<110>

SSP

6506-003

5x5 мм

0,5 мм

<111>

SSP

6506-004

10x10 мм

0,5 мм

<100>

SSP

6506-005

10x10 мм

0,5 мм

<110>

SSP

6506-006

10x10 мм

0,5 мм

<111>

SSP

6506-007

φ12,7 мм

0,5 мм

<111>

SSP

6506-008

φ12,7 мм

0,5 мм

<111>

DSP

6506-009

φ25,4 мм

0,5 мм

<111>

SSP

6506-010

φ25,4 мм

0,5 мм

<111>

DSP

6506-011

φ50,8 мм

0,5 мм

<111>

SSP

6506-012

φ50,8 мм

0,5 мм

<111>

DSP

6506-013

φ76,2 мм

0,5 мм

<111>

SSP

6506-014

φ76,2 мм

0,5 мм

<111>

DSP

Техническая визуализация:

Кривые:

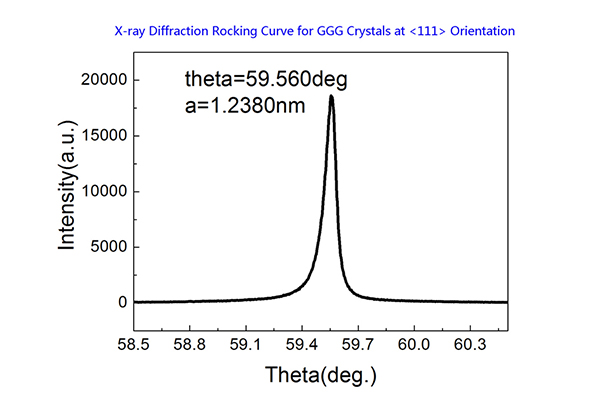

1)Типичная кривая рентгеновской дифракции (XRD) кристаллов GGG подложек и пластин.

36 1

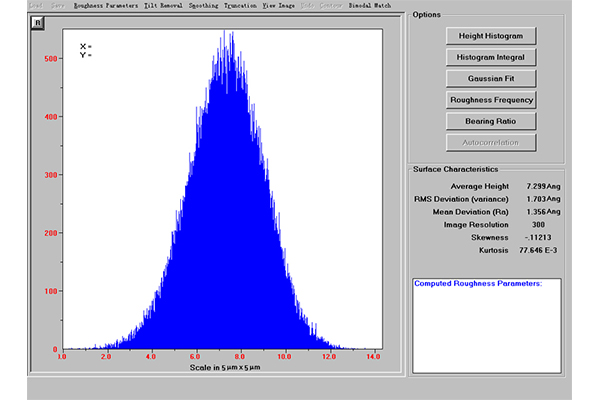

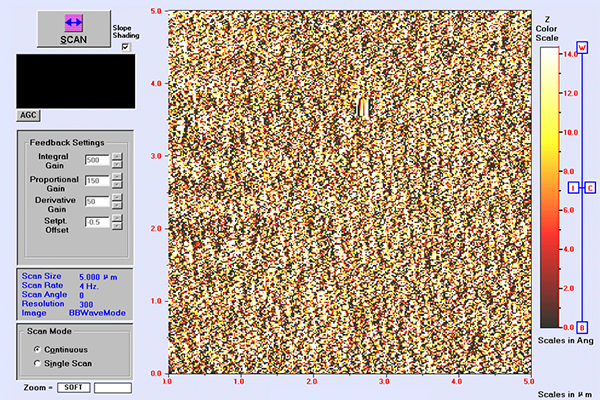

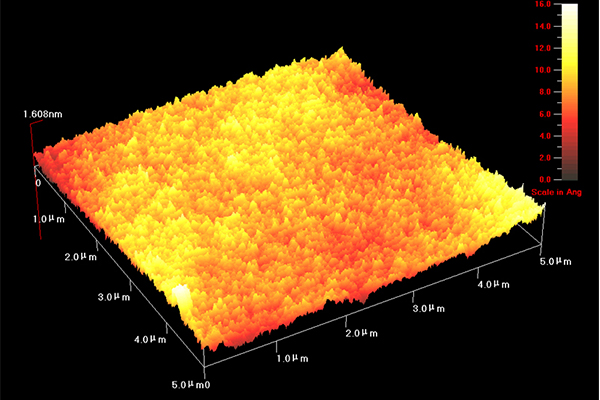

2) Типичная шероховатость поверхности  подложки GGG <111>, измеренная с помощью атомно-силового микроскопа (AFM) в масштабе 5 мкм x 5 мкм.

36 2



36 3



36 4
