Комбинация флуоресцентных фильтров BFD-GFP

• Фильтры возбуждения, излучения и двухцветные фильтры для получения флуоресцентной визуализации；
• Обеспечивает коэффициент пропускания >90% в указанной полосе частот；
• Значительное отключение вне полосы пропускания (T<0,001%)；
• Комплект фильтров разработан таким образом, чтобы он подходил для зеленого флуоресцентного белка (GFP).；

Флуоресцентные фильтры (флуоресцентные фильтры) относятся к различным фильтрам, используемым во флуоресцентных системах, включая извлечение энергии флуоресценции или получение флуоресцентной визуализации. Его главная особенность заключается в том, что он обладает хорошей изоляцией от мешающего света и меньшим количеством помех самофлуоресценции.

Техническое описание:

Флуоресцентные фильтры обычно содержат комбинацию из трех частей, а именно возбуждения, эмиссионный фильтр и двухцветное зеркало. Некоторые системы не имеют двухцветного зеркала, что определяется структурой оптического тракта. Некоторые системы используют лазер для возбуждения без необходимости в фильтре возбуждения.

BFD-GFP (комбинация из 3 частей зеленого флуоресцентного белка)
возбуждающий фильтр ①EX492-10, эмиссионный фильтр ②EM525-16, двухцветное зеркало TRTRG-RB-S36

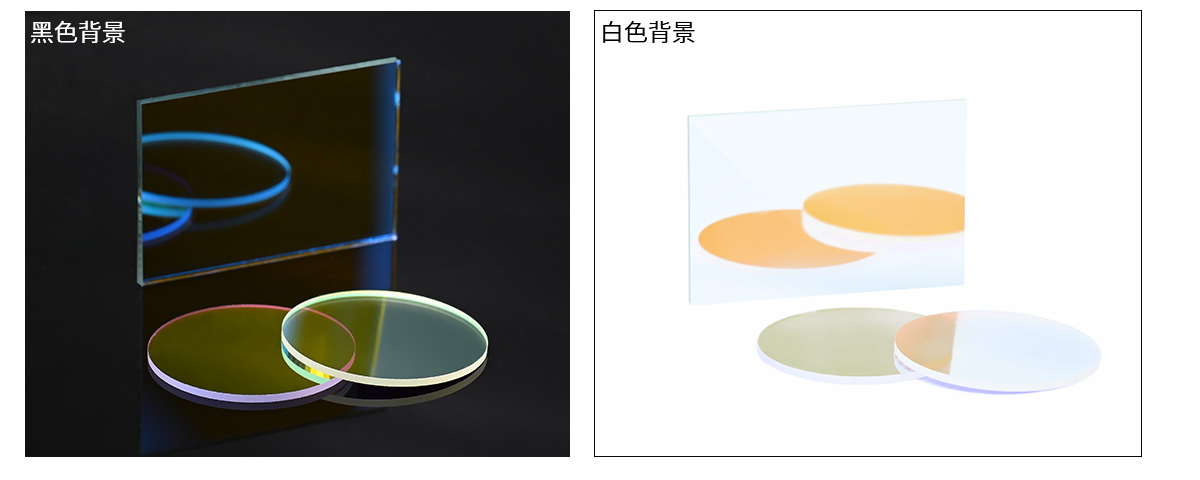

Представлен реальный снимок того же объектива на черно-белом фоне

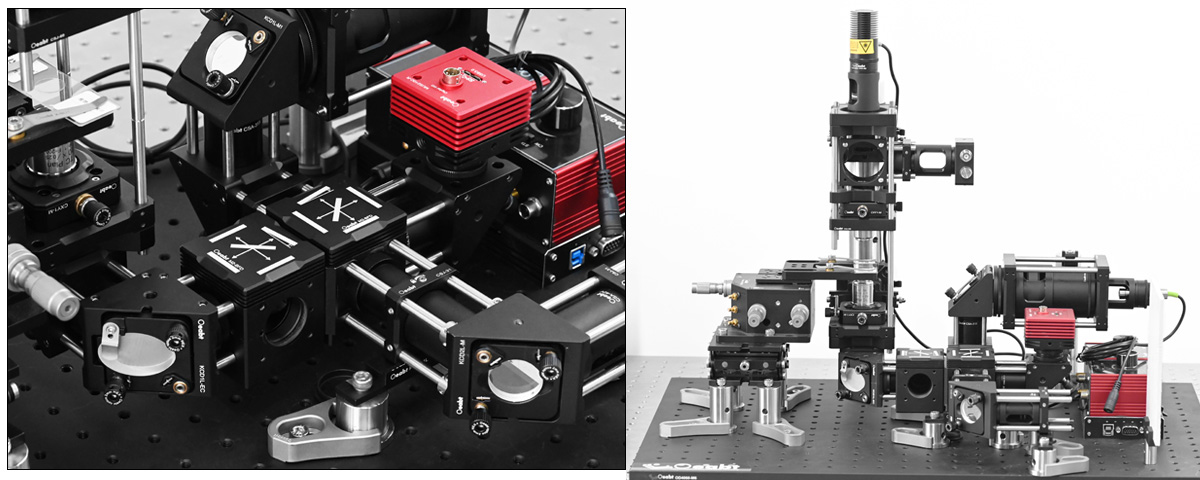

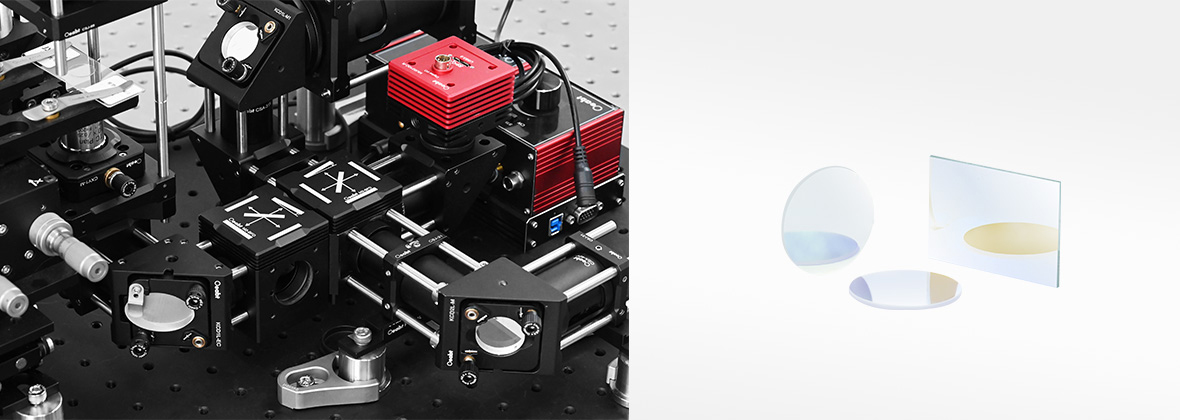

Oeab предлагает к продаже предустановленную сборку BFD-GFP (green fluorescent protein 3-piece combination) в комплекте с кубом M2-BFD для установки набора флуоресцентных фильтров (двухцветное зеркало, фильтр возбуждения и эмиссионный фильтр) в с системой , подходящей для самодельных микроскопических устройств.

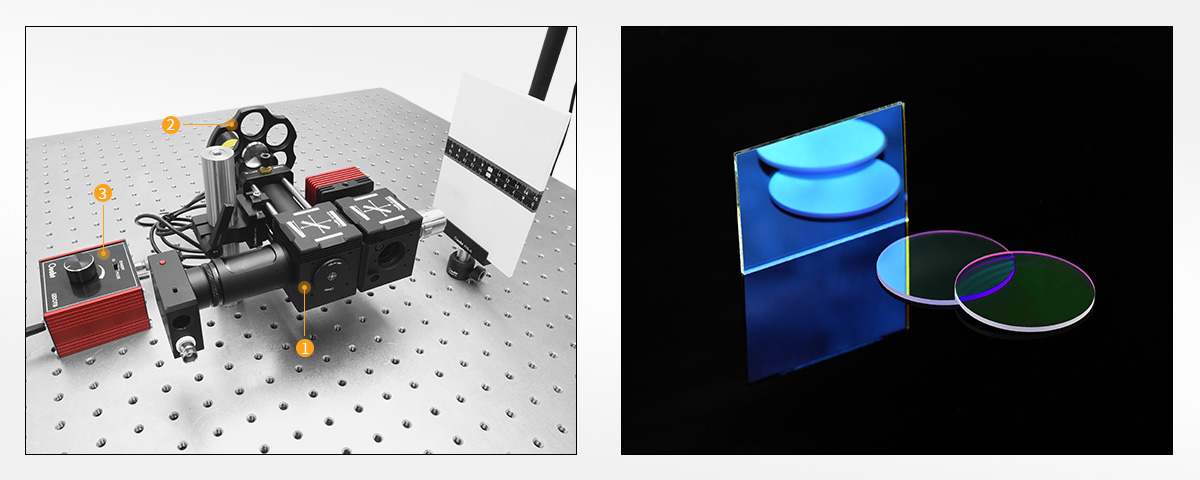

Сборка:

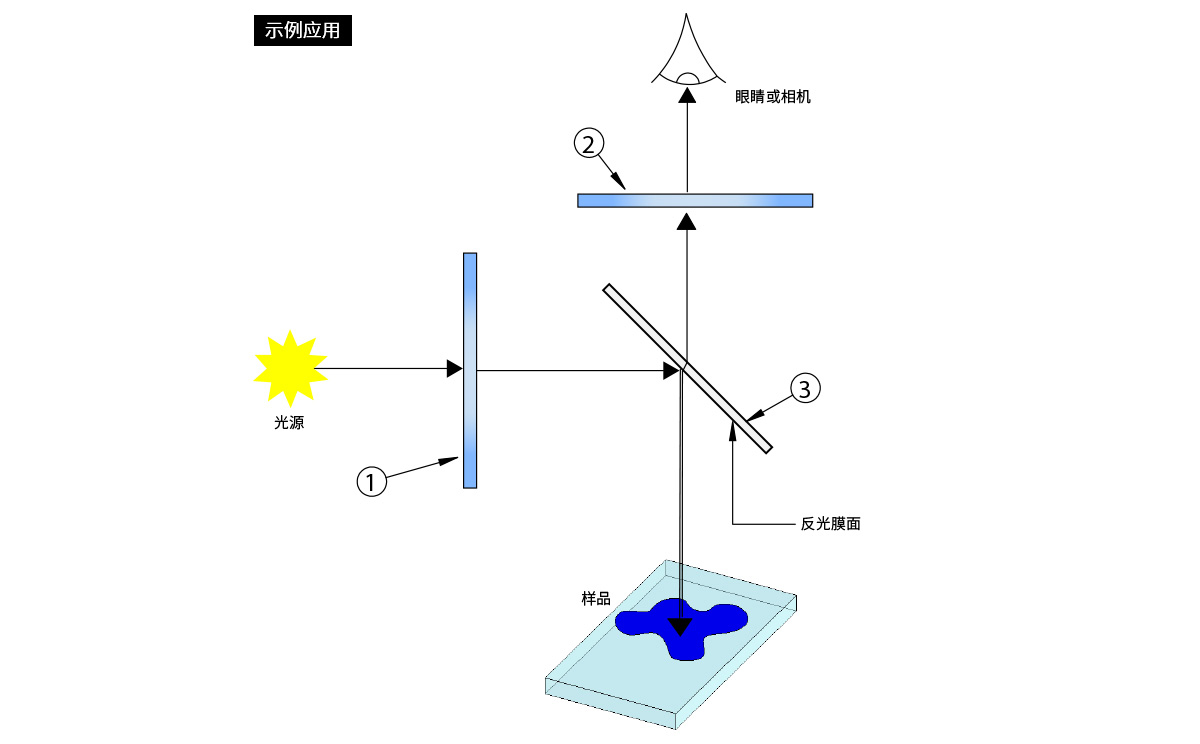

Пример применения:

Модель BFD-GFP

Описание продукта

Полоса возбуждения 492 ± 10 нм
полоса излучения 525 ± 16 нм
двухцветный (полоса отражения/пропускания): 300-500 нм /500-720 нм
фильтр возбуждения, эмиссионный фильтр, комбинация из трех частей двухцветного зеркала

Модель EX492-10

Описание продукта

Центральная длина волны 492 нм
диапазон возбуждения 492 ± 10 нм
средний коэффициент пропускания> 93% (473-491 нм)
Световая апертура≥22 мм
AOI 0 ° ± 5 °
плоскостность поверхности дюйм/2
Качество поверхности 80-60
параллельность≤4 минуты дуги
Спецификация Ø25.4* 1.1 мм (допуск: ±0.1 мм)

Модель EM525-16

Описание продукта

Длина волны 520 полосовая
центральная длина волны 525 нм
диапазон излучения 525 ± 16 нм
средний коэффициент пропускания>85% (506-51234 нм)
Световая апертура≥22 мм
AOI: 0 ° ± 5 °

Модель TRG-RB-S36

Описание продукта

Длина волны 500 длиннопроходная
центральная длина волны 525 нм
диапазон излучения 525 ± 16 нм
Средняя отражательная способность> 90% (350-488 нм)
Средняя пропускная способность>90% (500-720 нм)
Через апертуру ≥80% площади поверхности
AOI: 45 ° ± 1,5 °
Плоскостность поверхности: дюйм/2
Качество поверхности с обеих сторон 80
-60 параллельность≤4 минуты дуги
Спецификация 36*25*1.2 мм (допуск: ±0,1мм)
