Зеркала лазерной линии высокой мощности

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

266 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 266 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

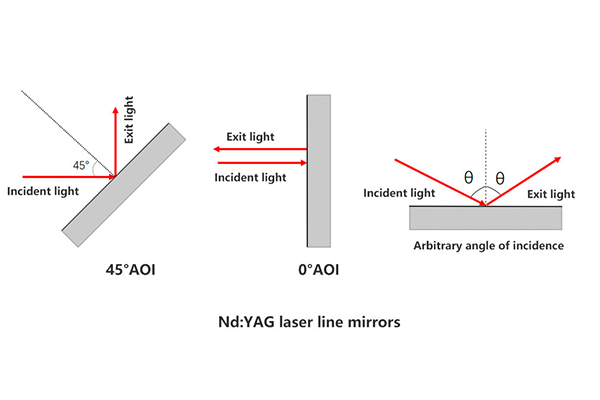

Угол падения (AOI)

0°-45°

Порог повреждения

2 Дж/см², 266 нм, 10 нс, 20 Гц;

 0,2 ГВт/см²

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

матовая

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

266 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 266 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

2 Дж/см², 266 нм, 10 нс, 20 Гц;

 0,2 ГВт/см²

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

полированная

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

355 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 355 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

2 Дж/см², 355 нм, 10 нс, 20 Гц

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

матовая

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

355 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 355 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

2 Дж/см², 355 нм, 10 нс, 20 Гц;

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

полированная

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

532 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 532 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

0,1355 Дж/см² при 515 нм, 290 фс, 20 кГц, Ø12,07 мкм (одиночный импульс);

0,0568 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø12,07 мкм (100 импульсов);

8 Дж/см², 532 нм, 10 нс, 20 Гц;

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

матовая

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

532 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 532 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

0,1355 Дж/см² при 515 нм, 290 фс, 20 кГц, Ø12,07 мкм (одиночный импульс);

0,0568 Дж/см² при 515 нм, 290 фс, 100 Гц, Ø12,07 мкм (100 импульсов);

8 Дж/см², 532 нм, 10 нс, 20 Гц;

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

полированная

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

780нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp>99%^а @780 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

0,8737 Дж/см² при 780 нм, 65,7 фс, 20 кГц, Ø9,7143 мкм (одиночный импульс);

0,8737 Дж/см² при 780 нм, 65,7 фс, 100 Гц, Ø9,7143 мкм (100 импульсов);

15 Дж/см², 780 нм, 10 нс, 20 Гц

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

матовая

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

780 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 780 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

0,8737 Дж/см² при 780 нм, 65,7 фс, 20 кГц, Ø9,7143 мкм (одиночный импульс);

0,8737 Дж/см² при 780 нм, 65,7 фс, 100 Гц, Ø9,7143 мкм (100 импульсов);

15 Дж/см², 780 нм, 10 нс, 20 Гц

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

полированная

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

1064 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 1064 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

30 Дж/см², 1064 нм, 10 нс, 20 Гц

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

матовая

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

1064 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp > 99%^а при 1064 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

30 Дж /см², 1064 нм, 10 нс, 20 Гц

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

полированная

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

1550 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp＞99% при 1550 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

30 Дж/см², 1550 нм, 10 нс, 20 Гц

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

матовая

Материал оптического элемента

УФ плавленый кремнезем

Диаметр

25,4 мм

Допуск диаметра

+0,0/-0,25 мм

Чистая апертура

> 90% СА

Толщина

6 мм

Допуск по толщине

±0,25 мм

Рабочая длина волны

1550 нм

Покрытие

Диэлектрические пленки с порогом лазерно-индуцированного повреждения (LIDT)

Отражательная способность

Rs, Rp＞99% при 1550 нм

Чистота поверхности (царапины/ямки)

20/10

Поверхностный параллелизм

<3 угловых минут

Угол падения (AOI)

0°-45°

Порог повреждения

30 Дж /см², 1550 нм, 10 нс, 20 Гц

Шероховатость поверхности

λ/6@633 нм

Задняя сторона

полированная
