- Оптический материал: УФ плавленый кремнезем
- Рабочая длина волны: 200 нм-2,1 мкм (без покрытия)
- Использование: визуализация, расширение или сгущение луча, конвергенция
Лентикулярные линзы имеют положительное фокусное расстояние и могут использоваться для фокусировки коллимированного луча или для коллимации точечного источника света. Лентикулярные линзы часто используются в приложениях для обработки изображений. LBTEK выбирает использование плавленого кварца с УФ-излучением для изготовления различных линз. Плавленый кварц с УФ-излучением имеет высокий коэффициент пропускания от УФ до ближнего инфракрасного диапазона. Это идеальный выбор для линз в ультрафиолетовом диапазоне в ближний инфракрасный диапазон. Все наши линзы проходят тщательную обработку, и мы строго контролируем качество, чтобы гарантировать, что LBTEK предоставляет пользователям высококачественные линзы по разумным ценам.
Общие параметры
|
Материал оптического элемента УФ плавленый кремнезем |
Чистота поверхности (царапины/ямки) 40/20 |
|
Допуск на фокусное расстояние ±1% |
Изогнутая апертура 3 |
|
Расчетная длина волны 587,6 нм |
Поверхностная локальная апертура 0,5 |
|
Эксцентриситет ≤3 угловых минуты |
|
Лентикулярная линза, UVFS, без покрытия: 190 нм-2,1 мкм
- Материал подложки: УФ плавленый кремнезем
- Рабочая длина волны: 190 нм-2,5 мкм (без покрытия)
- Использование: визуализация, расширение или сгущение луча, конвергенция
Лентикулярные линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плавленый кварц ультрафиолетового класса обладает высоким коэффициентом пропускания в глубоком ультрафиолете и почти не вызывает лазерной флуоресценции, поэтому он подходит для применений в диапазоне от ультрафиолетового до ближнего инфракрасного. Все круглые линзы LBTEK поставляются с предустановленными стандартными тубусами для линз или переходниками для крепления линз. На поверхности этих механических частей выгравированы модель продукта, тип, диаметр и фокусное расстояние, что удобно для пользователей, чтобы быстро определить параметры объектива.
Двояковыпуклая линза, UVFS, диаметр 25,4 мм, фокусное расстояние 50,0 мм, без покрытия, в стандартной тубусе SM1
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 5,7 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 45,1 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-2,1 мкм |
|
Фокусное расстояние 50,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 48,0 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Механический корпус SM1-8A (тубус объектива, наружная и внутренняя резьба SM1) |
Порог повреждения 0,80 Дж/см2 при 980 нм, 190 фс, 100 Гц, Ø12,684 мкм (100 импульсов) 0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø6,558 мкм (100 импульсов) |
Лентикулярная линза, UVFS, без покрытия: 190 нм-2,1 мкм, без крепления
- Материал подложки: УФ плавленый кремнезем
- Рабочая длина волны: 190 нм-2,5 мкм (без покрытия)
- Использование: визуализация, расширение или сгущение луча, конвергенция
Лентикулярные линзы LBTEK с отрицательным фокусным расстоянием обычно используются в таких приложениях, как визуализация или коллимация луча. Плавленый кварц ультрафиолетового класса обладает высоким коэффициентом пропускания в глубоком ультрафиолете и почти не вызывает лазерной флуоресценции, поэтому он подходит для применений в диапазоне от ультрафиолетового до ближнего инфракрасного. Все круглые линзы LBTEK можно устанавливать на стандартные тубусы линз LBTEK, фиксированные оправы линз и различные коаксиальные монтажные пластины. Клиенты могут выбрать лучший метод установки для различных сценариев применения.
Лентикулярная линза, UVFS, диаметр 25,4 мм, фокусное расстояние 50,0 мм, без покрытия
|
Материал оптического элемента УФ плавленый кремнезем |
Диаметр 25,4 мм |
|
Допуск на диаметр +0,00/-0,10 мм |
Чистая апертура 90% СА |
|
Центральная толщина 5,7 мм |
Допуск по толщине центра ±0,1 мм |
|
Толщина края 2,0 мм |
Радиус кривизны 45,1 мм |
|
Расчетная длина волны 587,6 нм |
Рабочая длина волны 200 нм-2,1 мкм |
|
Фокусное расстояние 50,0 мм |
Допуск на фокусное расстояние ±1% |
|
Заднее фокусное расстояние 48,0 мм |
Покрытие без покрытия |
|
Чистота поверхности (царапины/ямки) 40/20 |
Поверхностная локальная апертура 0,5 |
|
Изогнутая апертура 3 |
Эксцентриситет ≤3 угловых минуты |
|
Порог повреждения 0,80 Дж/см2 при 980 нм, 190 фс, 100 Гц, Ø12,684 мкм (100 импульсов) 0,11 Дж/см2 при 355 нм, 180,5 фс, 100 Гц, Ø6,558 мкм (100 импульсов) |
|

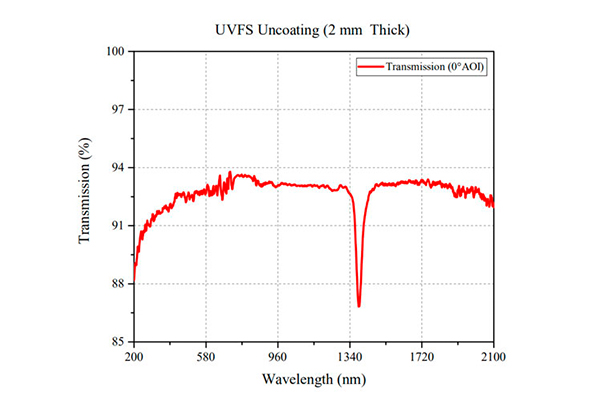

График:

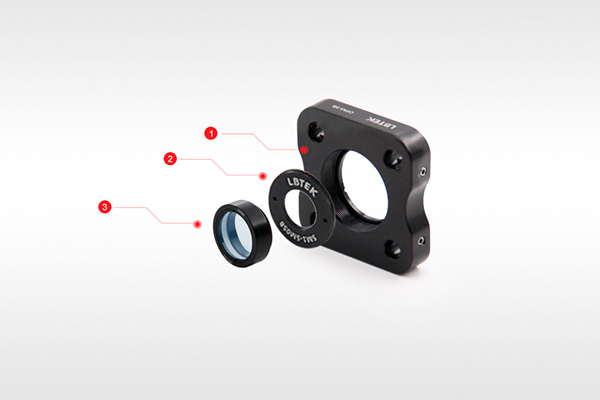

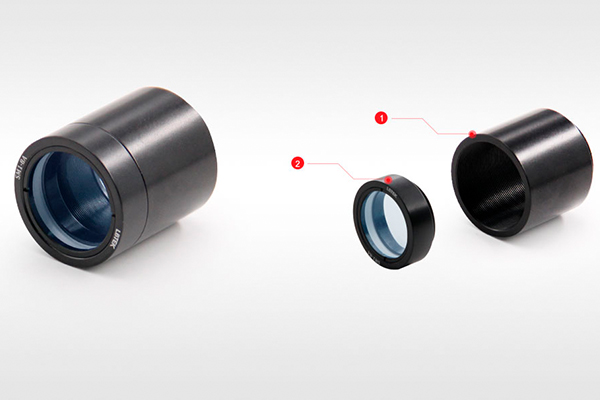

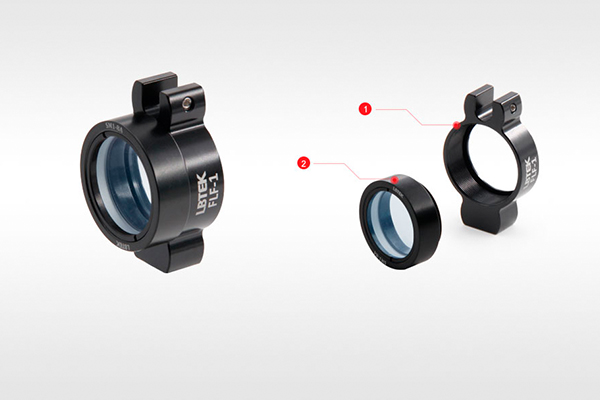

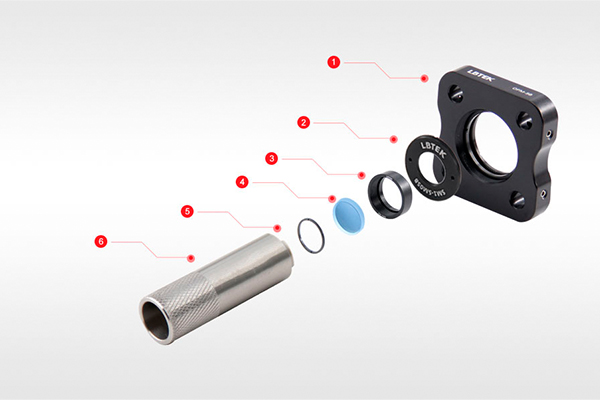

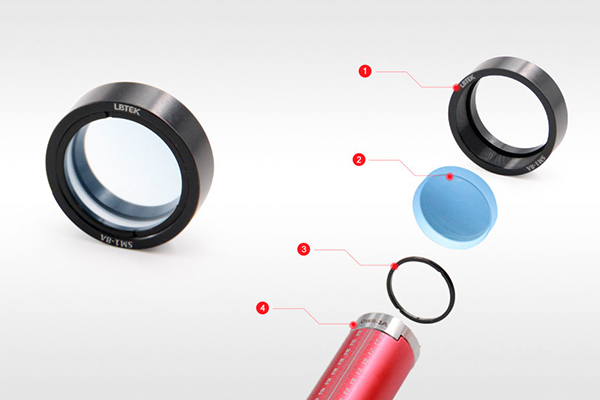

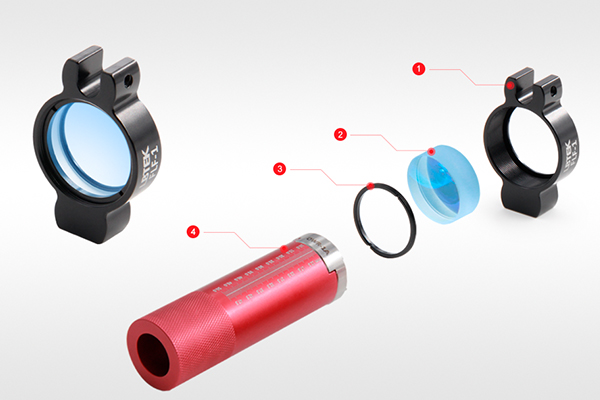

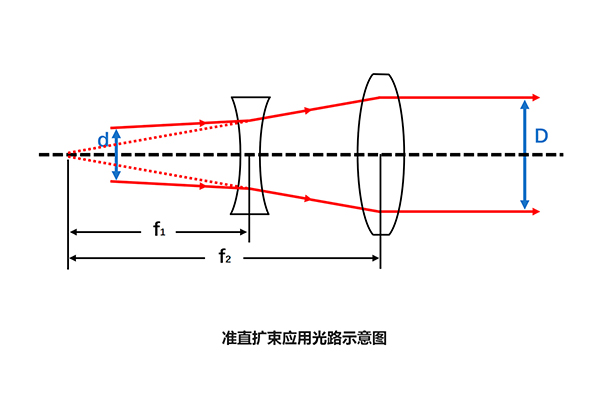

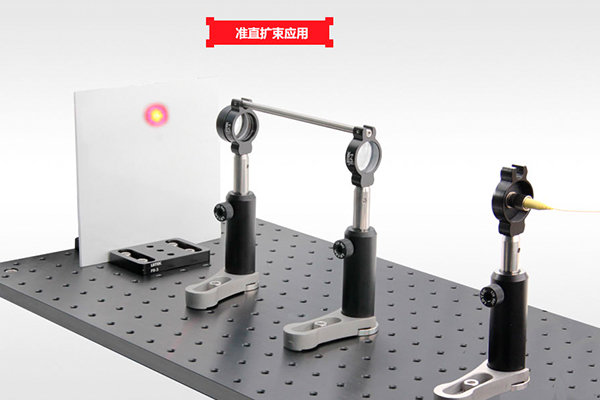

Схема установки:

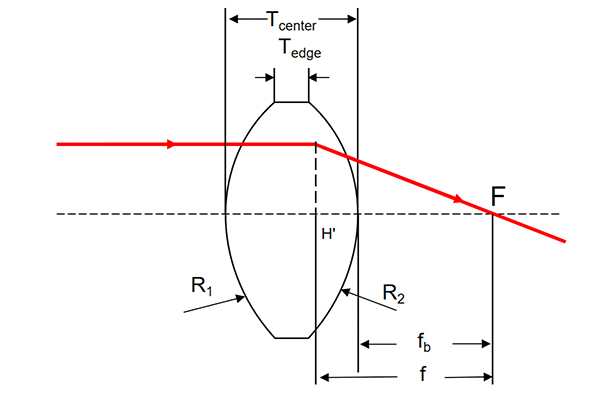

Чертежи:
