Плоско-вогнутая линза рассеивает параллельные входные лучи. У нее отрицательное фокусное расстояние. Хотя выходные лучи на самом деле не сходятся в точку, создается впечатление, что они расходятся от виртуального изображения, расположенного на объектной стороне линзы. При абсолютном соотношении сторон более 5:1 и менее 1:5 плосковогнутые линзы являются практически наилучшей формой для уменьшения сферической аберрации, комы и дисторсии. Изогнутая поверхность линзы должна быть обращена к объекту на расстоянии или бесконечно приближаться к нему, за исключением случаев, когда в высокоэнергетической лазерной системе это должно быть наоборот, чтобы исключить возможность виртуальной фокусировки.
- Материал: BK7 grade A, подвергнутый тонкому отжигу
- Фокусное расстояние (f'): ±2% при 587,6 нм
- Допуск по диаметру (φ): +0,0/-0,20
- Толщина в центре (Tc): ±0,1
- Центрирование: 3'
- Погрешность формы: от 1 до 5 полос
- Неравномерность полос: от 0,2 до 0,5 полос
- Качество поверхности: 60-40% без царапин
- Покрытие: 1/4-волновое покрытие MgF2 с длиной волны 550 нм для угла падения 0°
- Прозрачное отверстие: диаметр 90%

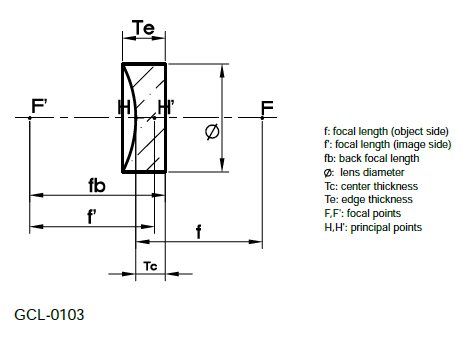

Плосковогнутые линзы GCL -0103 BK7
|
Номер детали |
Ø |
f' |
fb |
Tc |
Te |
Вес (г) |
|
GCL-010301 |
6.0 |
-9.8 |
-10.5 |
1.0 |
1.98 |
1 |
|
GCL-010327 |
10.0 |
-15.0 |
-16.0 |
1.5 |
3.3 |
1 |
|
GCL-010326 |
10.0 |
-20.0 |
-21.2 |
1.5 |
2.8 |
1 |
|
GCL-010325 |
10.0 |
-30.0 |
-31.0 |
1.5 |
2.3 |
1 |
|
GCL-010302 |
12.7 |
-19.0 |
-20.3 |
2.0 |
4.3 |
1 |
|
GCL-010303 |
12.7 |
-25.4 |
-26.7 |
2.0 |
3.6 |
1 |
|
GCL-010304 |
12.7 |
-38.1 |
-39.4 |
2.0 |
3.1 |
1 |
|
GCL-010324 |
20.0 |
-30.0 |
-31.6 |
2.5 |
6.2 |
3 |
|
GCL-010323 |
20.0 |
-50.0 |
-51.6 |
2.5 |
4.5 |
3 |
|
GCL-010322 |
20.0 |
-60.0 |
-61.6 |
2.5 |
4.2 |
2 |
|
GCL-010321 |
20.0 |
-80.0 |
-81.6 |
2.5 |
3.7 |
3 |
|
GCL-010328 |
25.4 |
-30.0 |
-31.98 |
3.0 |
9.61 |
7.7 |
|
GCL-010329 |
25.4 |
-40.0 |
-41.98 |
3.0 |
7.36 |
6.5 |
|
GCL-010305 |
25.4 |
-50.8 |
-52.8 |
3.0 |
6.3 |
5 |
|
GCL-010306 |
25.4 |
-75.0 |
-77.0 |
3.0 |
5.1 |
5 |
|
GCL-010307 |
25.4 |
-100.0 |
-102.0 |
3.0 |
4.6 |
5 |
|
GCL-010308 |
25.4 |
-150.0 |
-152.0 |
3.0 |
4.1 |
4 |
|
GCL-010330 |
25.4 |
-200.0 |
-201.98 |
3.0 |
3.78 |
4.33 |
|
GCL-010320 |
30.0 |
-60.0 |
-62.0 |
3.0 |
6.9 |
9 |
|
GCL-010319 |
30.0 |
-120.0 |
-121.9 |
3.0 |
4.8 |
9 |
|
GCL-010318 |
30.0 |
-150.0 |
-152.1 |
3.0 |
4.5 |
9 |
|
GCL-010317 |
40.0 |
-100.0 |
-102.3 |
3.5 |
7.5 |
14 |
|
GCL-010316 |
40.0 |
-200.0 |
-202.2 |
3.5 |
5.5 |
14 |
|
GCL-010315 |
40.0 |
-400.0 |
-402.4 |
3.5 |
4.5 |
13 |
|
GCL-010312 |
50.8 |
-250.0 |
-252.6 |
4.0 |
6.5 |
25 |
|
GCL-010313 |
50.8 |
-400.0 |
-402.6 |
4.0 |
5.6 |
25 |
|
GCL-010314 |
50.8 |
-500.0 |
-502.5 |
4.0 |
5.3 |
25 |
