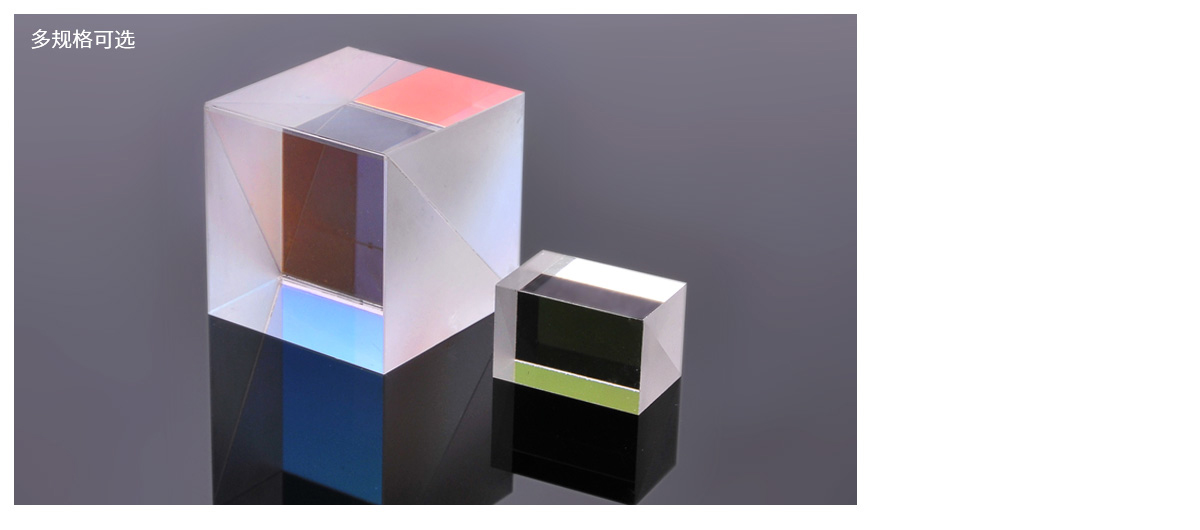

Поляризационная разделяющая призма серии PBSW

• Светоделитель, расширяющий область спектра длин волн, которая может быть поляризована и разделена, и может использоваться для экспериментов с многоволновыми лазерами или источниками света непрерывного спектрального диапазона.；
• Проходя через P-поляризованный свет и отражая S-поляризованный свет, поляризованное состояние человеческого света может быть разделено ортогонально；
• Покрытый многослойной диэлектрической пленкой, он пропускает очень мало света, что позволяет эффективно разделять поляризованный свет；

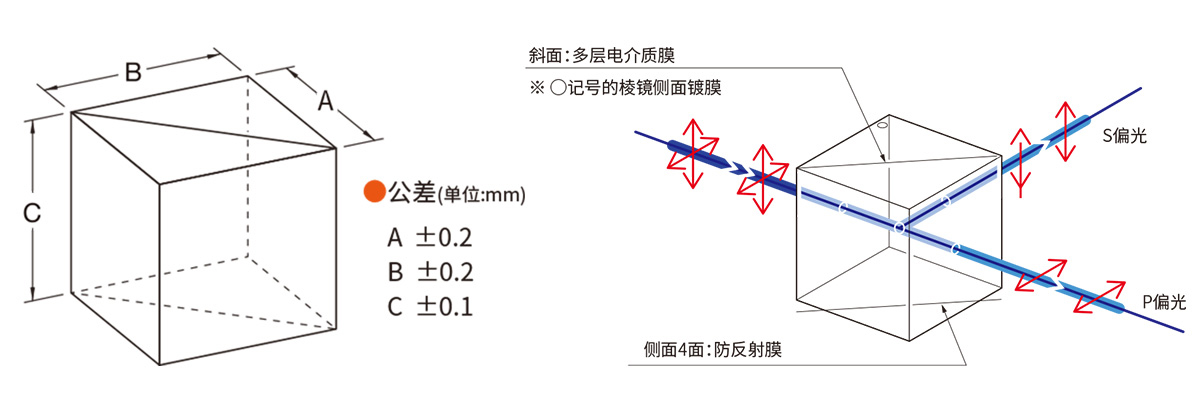

• Слой пленки: Поляризованная спектроскопическая пленка нанесена на наклонную поверхность; четыре внешние поверхности покрыты широкополосной многослойной просветляющей пленкой. Поскольку это полузеркало в форме куба, когда луч света излучается вертикально, оптическая ось излучаемого света не будет двигаться параллельно.Более того, когда луч света, излучаемый человеком, имеет тот же размер, что и диаметр эффективного диапазона, проходящий или отраженный свет не будет расплывчатым или уменьшаться в размерах.；

Неполяризованный свет источника белого света или светодиодного источника света поровну разделяется на кубическое полузеркало проходящего и отраженного света; это не имеет никакого отношения к направлению поляризации линейно поляризованного света, и коэффициент разделения лучей отраженного света и проходящего света (1:1) остается неизменным.；

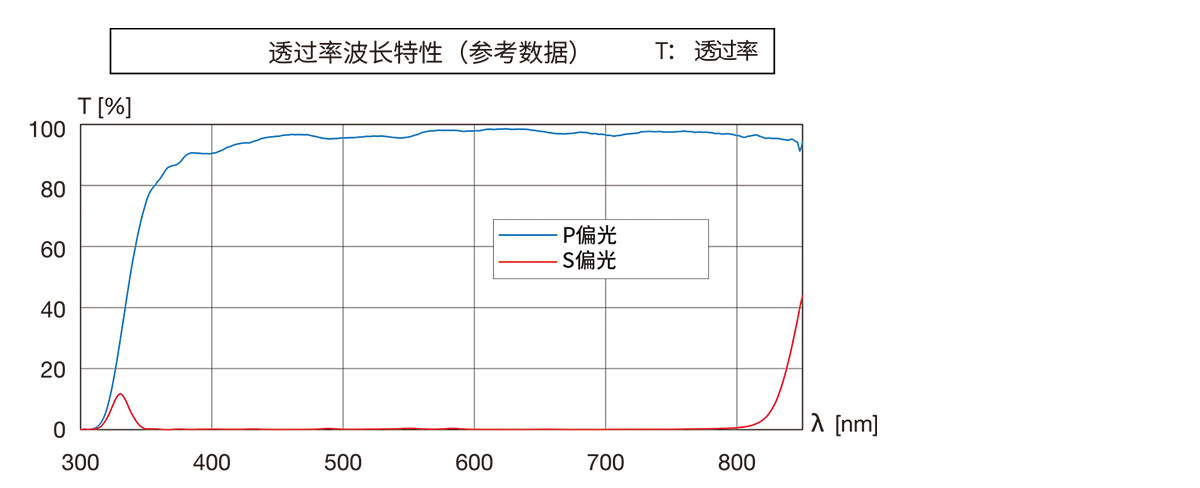

Техническое описание:

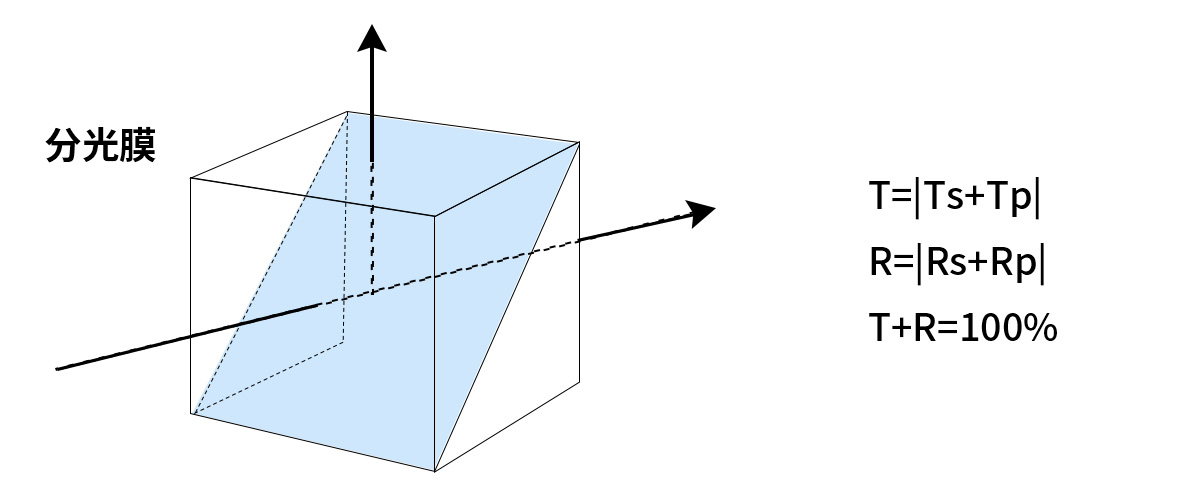

Коэффициент пропускания; R: коэффициент отражения; P поляризованный свет/S поляризованный свет；

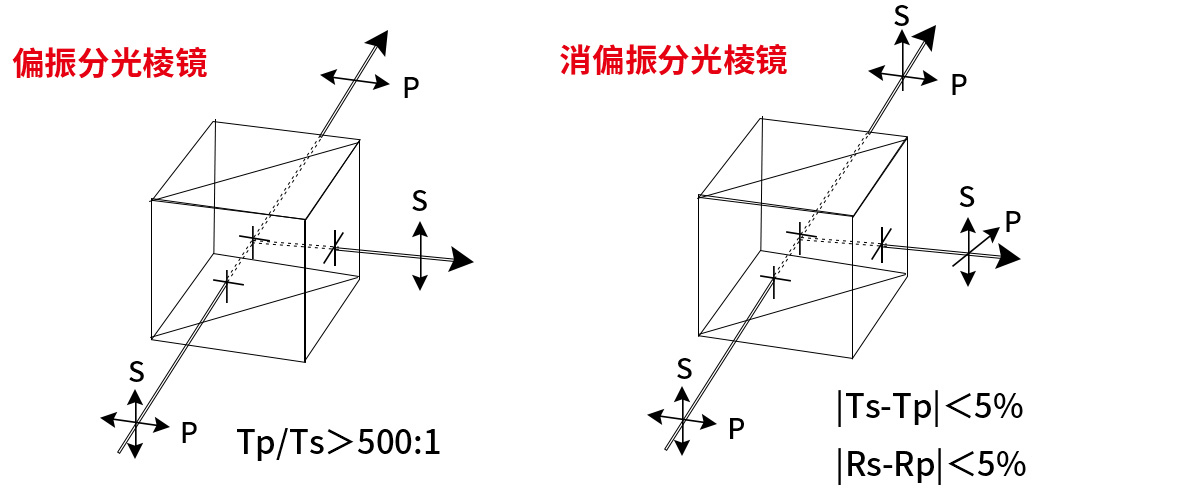

Поляризационная спектроскопическая призма; Рис. 2: Деполяризационная спектроскопическая призма;

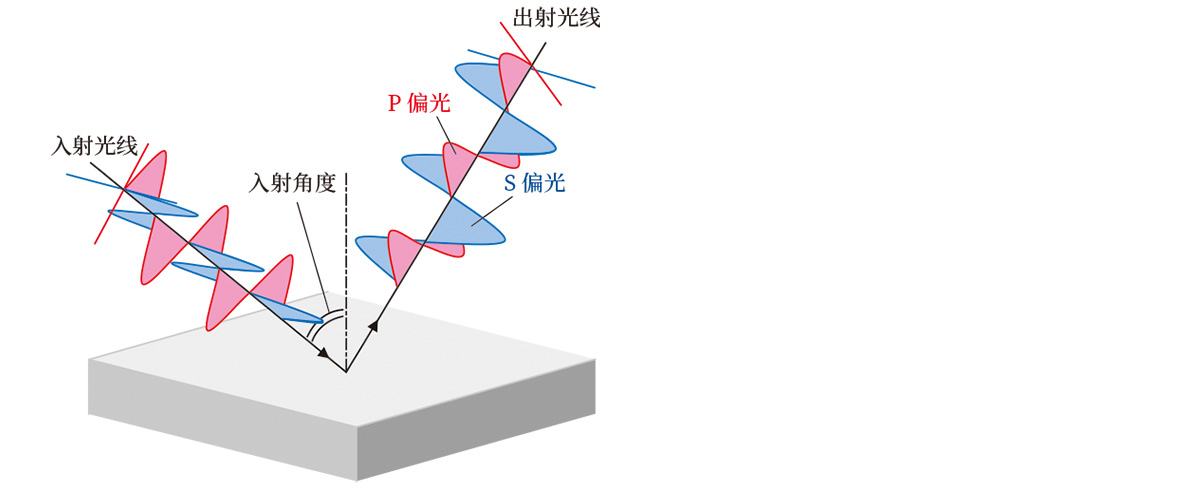

Когда свет падает наклонно на поверхность стекла, его отражательная способность будет изменяться в зависимости от направления поляризации падающего света. Световые волны, которые вибрируют в плоскости, состоящей из нормали к поверхности, стекла и падающего луча, называются P-поляризованным светом, а световые волны, которые вибрируют в направлении, ортогональном P-поляризованному свету, называются S-поляризованным светом. Состояние поляризации в других направлениях можно рассматривать как результат синтеза P-поляризованного и S-поляризованного света в различных пропорциях.

Коэффициент отражения P-поляризованного света и S-поляризованного света определяется углом падения и показателем преломления стекла. Поскольку они подчиняются разным законам, коэффициент отражения P-поляризованного света и S-поляризованного света также различен.

-Основные принципы нанесения оптических покрытий

 Технология оптических тонких пленок обычно используется для контроля коэффициента отражения и пропускания падающего луча подложкой. Нанесение покрытия - это использование физических или химических методов для покрытия поверхности материала слоем прозрачной пленки электролита или слоем металлической пленки. Цель состоит в том, чтобы изменить характеристики отражения и пропускания поверхности материала в соответствии с различными потребностями. Чтобы устранить потери при отражении на поверхности оптических деталей и улучшить качество изображения, на один или несколько слоев наносится прозрачная диэлектрическая пленка, называемая просветляющей пленкой или антиотражающей пленкой без покрытия. С развитием лазерных технологий появились различные требования к коэффициенту отражения и пропускания пленочного слоя, что способствовало разработке многослойных пленок с высоким коэффициентом отражения и широкополосных просветляющих пленок. Для различных целей применения пленки с высокой отражающей способностью используются для изготовления поляризованных отражающих пленок, цветных спектроскопических пленок, пленок холодного света и интерференционных фильтров.

После нанесения покрытия на поверхность оптического элемента свет многократно отражается и передается на слой пленки, образуя многолучевую интерференцию, контролируя показатель преломления и толщину слоя пленки, и можно получить различные распределения интенсивности. Это основной принцип интерференционного покрытия.

Неполяризованный свет источника белого света или светодиодного источника света поровну делится на полузеркало в форме куба, которое пропускает свет и отражает свет; это не имеет ничего общего с направлением поляризации линейно поляризованного света и коэффициентом разделения луча отраженного света и проходящего света(1:1) остается неизменным.

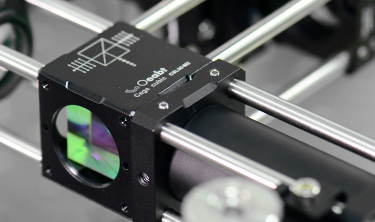

Призма предварительно загружена в 30-миллиметровый каркасный куб；

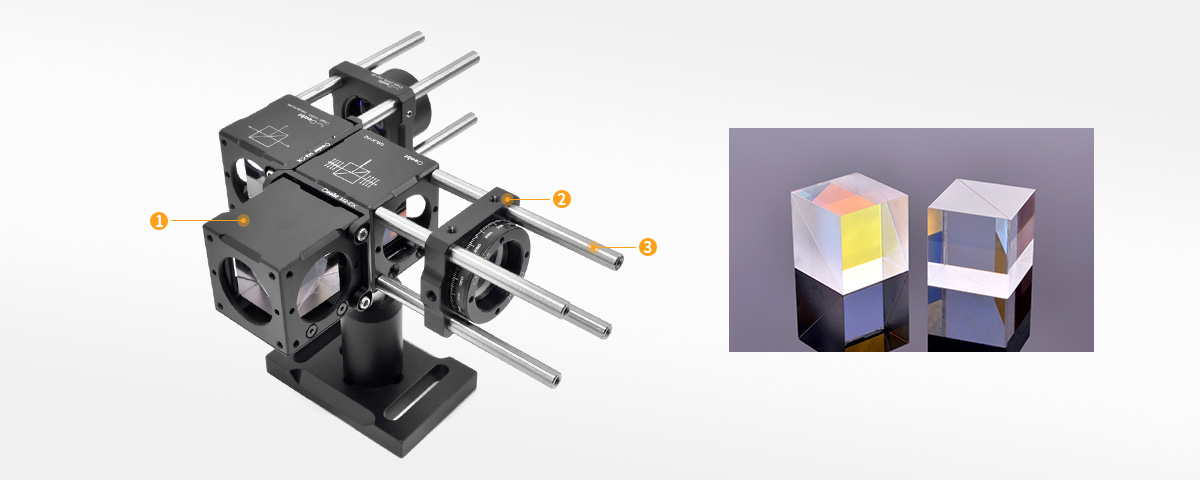

Сборка:

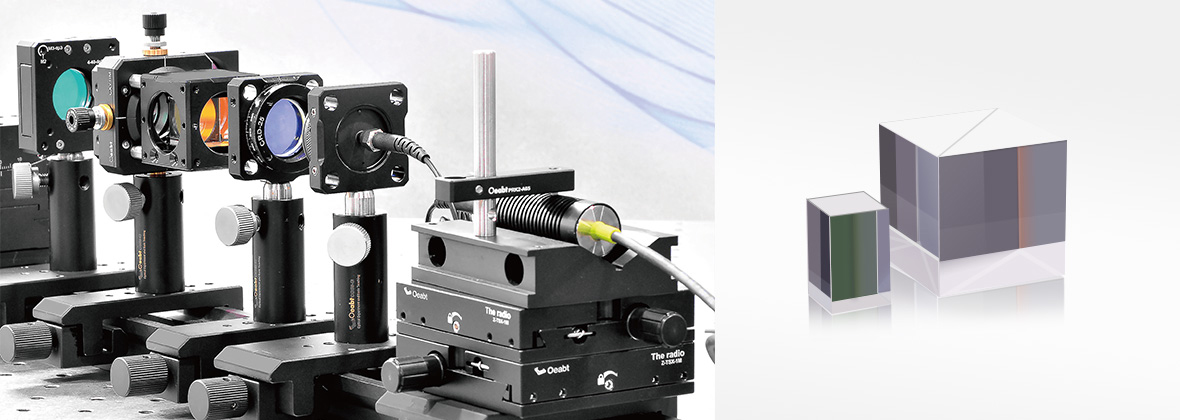

Пример применения:

Модель PBSW-20

Описание продукта:

Спецификация: 20*20* 20 мм;
Длина волны: 380-750 нм;
Коэффициент пропускания поляризованного света P:> 85%;
Коэффициент отражения поляризованного света S:> 87%;
Коэффициент поглощения пропускания (Ts: Tp): 1: 1000;

Модель PBSW-8.5

Описание продукта

Спецификация:8.5*8.5*13.5 мм;
Длина волны: 450-1080нм;
Коэффициент пропускания поляризованного света P:> 87%;
Коэффициент отражения поляризованного света S:> 86%;
Коэффициент поглощения пропускания (Ts: Tp): 1: 1000;

Модель PBSW-25.4

Описание продукта

Спецификация:25.4*25.4*25.4 мм;
Длина волны: 400-700 нм;
Коэффициент пропускания поляризованного света P:> 85%;
Коэффициент отражения поляризованного света S:> 87%;
Коэффициент поглощения пропускания (Ts: Tp): 1: 1000;

Модель M2-PBS1A

Описание продукта

25,4 мм поляризованная призма для разделения луча + 30 мм клеточный куб
